Построение чертежа в САПР

8 класс · дифференцированный

Ф.И.
Класс

Разберём путь от эскиза до готового изображения в САПР: построим форму, настроим материал, свет и камеру, а затем оценим результат.

№1 · ИНТЕРФЕЙС САПР

1 ВОПРОС · 1 БАЛЛ

1. Назначение эскиза

Рассмотри изображение и назови, для чего в САПР создают эскиз перед построением объёмной формы.

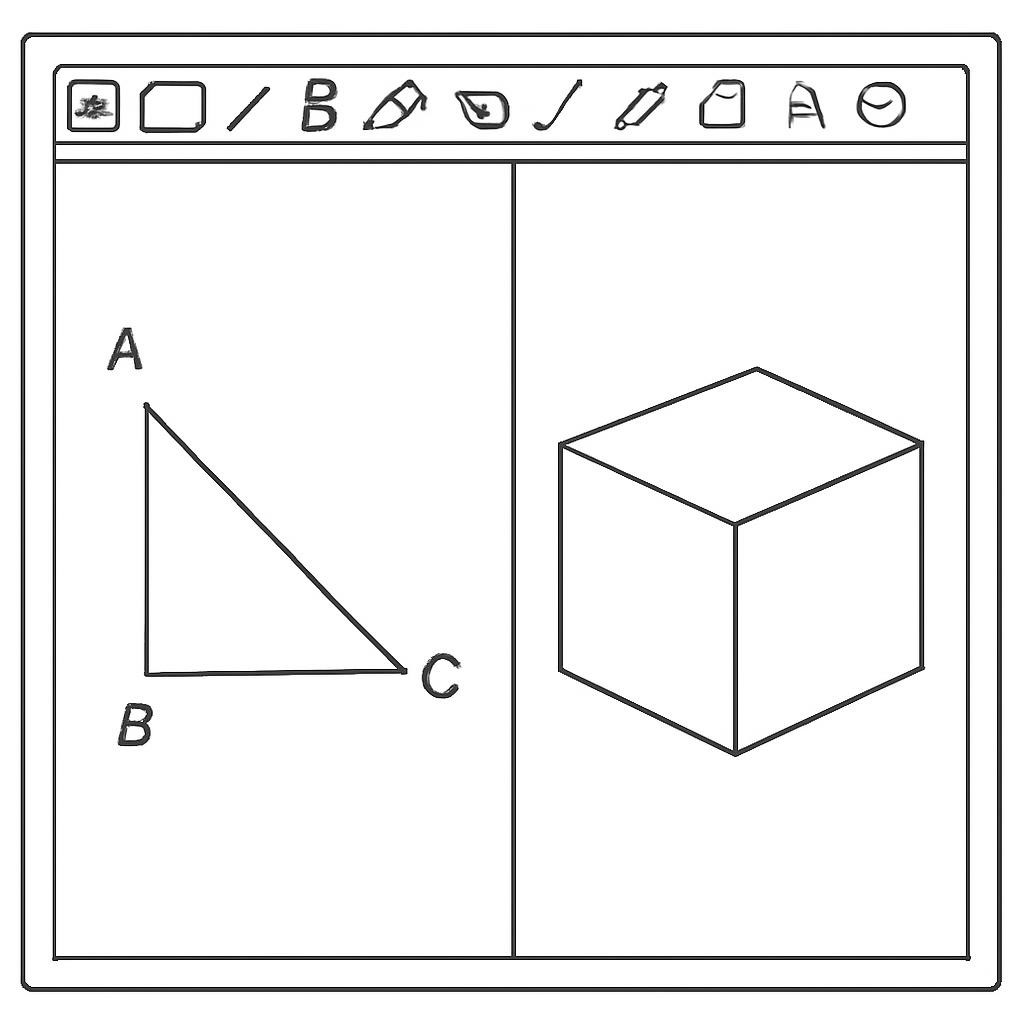

Контурный интерфейс САПР с плоским эскизом детали и будущей объёмной формой
  1. Для чего в САПР создают эскиз перед построением объёмной формы?

№2 · ПРОЕКТИРОВАНИЕ

8 СЛОВ · 3 БАЛЛА

2. Термины процесса визуализации

Реши кроссворд по терминам построения и визуализации модели в САПР.

По горизонтали

  1. Совокупность объектов, света и камеры
  2. Внешний вид и строение объекта
  3. Освещение сцены при визуализации
  4. Свойства поверхности и вещество объекта

По вертикали

  1. Плоское начертание профиля будущей детали
  2. Задаёт направление взгляда на сцену
  3. Готовое изображение модели
  4. Созданный в программе объект

№3 · РЕНДЕРИНГ

1 ОПРЕДЕЛЕНИЕ · 1 БАЛЛ

3. Итоговая визуализация

Как называется процесс получения готового изображения трёхмерной модели с учётом материала, освещения и камеры?

№4 · ПОСЛЕДОВАТЕЛЬНОСТЬ

4 ПРОПУСКА · 2 БАЛЛА

4. Этапы создания изображения

Заполни пропуски, восстановив последовательность работы над моделью в САПР.

Сначала создают , затем получают форму, после этого выбирают и настраивают для получения изображения.

№5 · МАТЕРИАЛ

1 ВОПРОС · 1 БАЛЛ

5. Выбор материала объекта

Рассмотри изображение и назови, какой этап работы выполняют после создания объёмной формы, чтобы объект выглядел как изделие из определённого вещества.

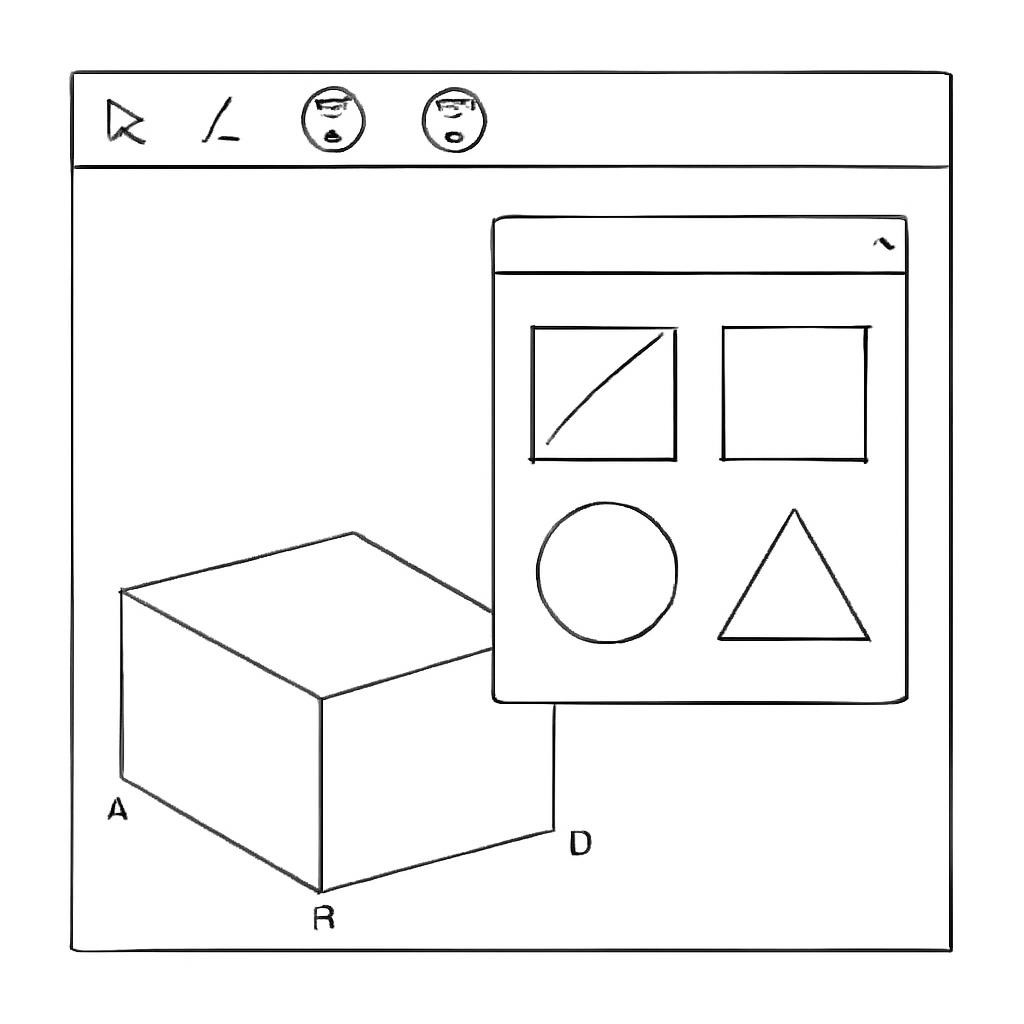

Контурная сцена с объёмным объектом и панелью свойств материала
  1. Как называется этап, на котором объекту задают свойства поверхности и вещество, например металл или пластик?

№6 · ОСВЕЩЕНИЕ

1 ВОПРОС · 2 БАЛЛА

6. Свет и читаемость формы

Рассмотри изображение и объясни, какую роль играет освещение при визуализации объёмной формы.

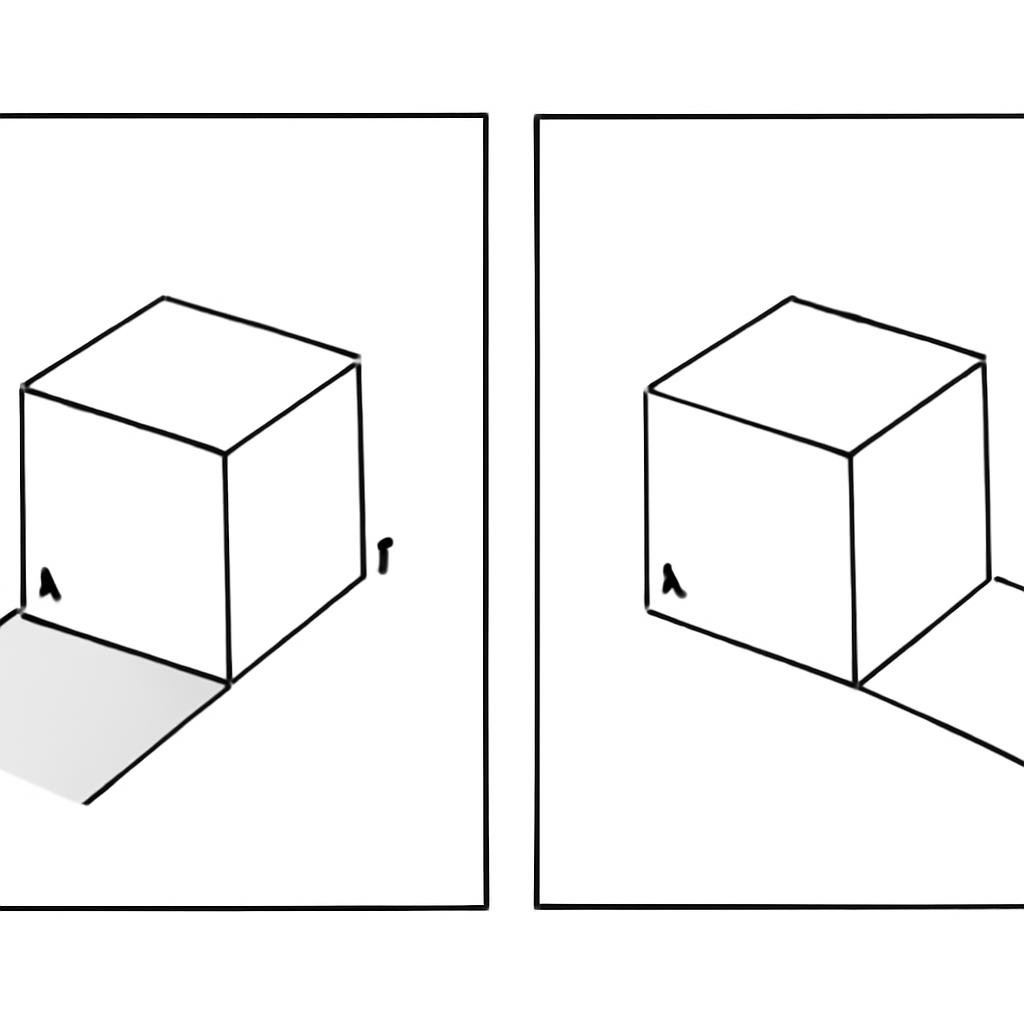

Контурное сравнение объёмного объекта при разных направлениях света
  1. Что помогает увидеть освещение на поверхности объёмной модели?

№7 · ПАРАМЕТРЫ РЕНДЕРА

1 ВОПРОС · 2 БАЛЛА

7. Настройки перед выводом

Рассмотри изображение и назови, какие параметры сцены необходимо проверить перед запуском рендеринга, чтобы получить ожидаемый результат.

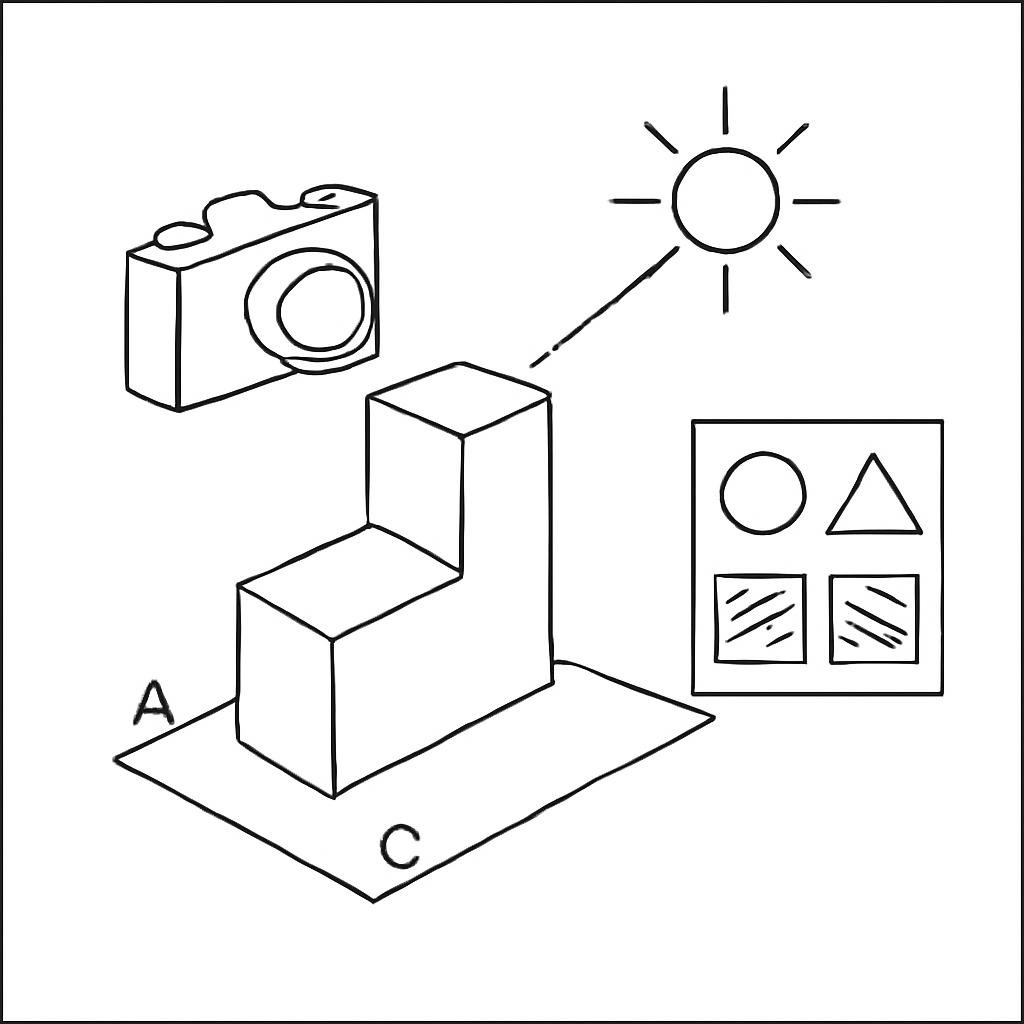

Контурная панель подготовки сцены к рендерингу
  1. Назови любые три группы параметров, которые нужно проверить перед рендерингом.

№8 · ПОЛНЫЙ ЦИКЛ

1 ЭССЕ · 5 БАЛЛОВ

8. План создания изделия в САПР

Составь краткий план работы над изделием в САПР: от первого эскиза до получения итогового изображения. Обязательно включи построение объёмной формы, выбор материала, настройку освещения и камеры, а также проверку результата рендеринга.

Объём: 100–160 слов

№9 · ЭТАПЫ РЕНДЕРИНГА

1 ПОСЛЕДОВАТЕЛЬНОСТЬ · 1 БАЛЛ

9. Переход от эскиза к модели

Какой этап работы в САПР выполняют сразу после создания эскиза, чтобы получить трёхмерный объект для дальнейшего выбора материала, настройки освещения и камеры?

№10 · ПРОФЕССИЯ

1 ОПРЕДЕЛЕНИЕ · 1 БАЛЛ

10. Специалист по созданию 3D-сцены

Как называется специалист, который настраивает материалы, освещение и камеру, запускает рендеринг и проверяет качество итогового изображения трёхмерной сцены?

№11 · ПРОДУКТ МОДЕЛИРОВАНИЯ

1 ОПРЕДЕЛЕНИЕ · 1 БАЛЛ

11. Материальный результат 3D-модели

Как называется материальный продукт, который можно купить и использовать? При создании в САПР объёмной формы футболки или телефона такой объект рассматривают как результат проектирования.

№12 · ПОНЯТИЯ

1 ОПРЕДЕЛЕНИЕ · 1 БАЛЛ

12. Услуга в работе с САПР

Как называется нематериальный результат труда, например разработка эскиза или настройка визуализации трёхмерной модели в САПР?

+11 заданий в этом листе

Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.

№1 · ИНСТРУМЕНТЫ

1 ВОПРОС · 1 БАЛЛ

1. Назначение команды «Отрезок»

Выберите верное утверждение о команде «Отрезок» в САПР.

  • Команда изменяет цвет всего чертежа и удаляет размеры.
  • Команда создаёт прямолинейный участок между двумя заданными точками.
  • Команда автоматически создаёт объёмную деталь без задания точек.

№2 · ПАРАМЕТРЫ

1 ПРОПУСК · 1 БАЛЛ

2. Единица измерения длины

Заполните пропуск в утверждении о точном чертеже.

Размер отрезка в чертеже задают числовым значением и единицей измерения .

№3 · ПОСЛЕДОВАТЕЛЬНОСТЬ

4 ШАГА · 1 БАЛЛ

3. Создание простого отрезка

Расположите действия в правильном порядке построения отрезка в САПР.

  1. Завершить выполнение команды.
  2. Выбрать команду построения отрезка.
  3. Указать вторую точку отрезка.
  4. Указать первую точку отрезка.

№4 · ПРОВЕРКА

4 УТВЕРЖДЕНИЯ · 2 БАЛЛА

4. Точность построения

Определите, верны ли утверждения с точки зрения точного построения чертежа в САПР.

  1. Привязка к характерным точкам помогает точно соединять элементы чертежа.
  2. Для точного чертежа достаточно приблизительно указать точки мышью.
  3. Размеры следует задавать числовыми значениями, а не только оценивать на глаз.
  4. Если включена сетка, нанесение размеров становится ненужным.

№5 · ЭЛЕМЕНТЫ ЧЕРТЕЖА

4 ПАРЫ · 2 БАЛЛА

5. Инструмент и действие

Соедините каждый инструмент САПР с его основным назначением.

№6 · СВОЙСТВА

4 ЭЛЕМЕНТА · 2 БАЛЛА

6. Лишняя операция

Найдите операцию, которая не относится к построению и редактированию плоского чертежа в САПР.

  1. Построить отрезок
  2. Настроить громкость динамиков
  3. Изменить длину отрезка
  4. Нанести линейный размер

№7 · ТАБЛИЦА

3 СТРОКИ · 2 БАЛЛА

7. Параметры геометрических объектов

Заполните пропуски в таблице. Оставшиеся данные строки и знания о геометрических объектах должны однозначно определять ответ.

ОбъектЗаданные параметрыЧто нужно указать
ОтрезокКонцы A и B
ОкружностьЦентр O и радиус 12 ммДиаметр:
ПрямоугольникСтороны 40 мм и 25 ммПлощадь:

№8 · РЕДАКТИРОВАНИЕ

1 ЗАДАЧА · 3 БАЛЛА

8. Исправление размера детали

На чертеже прямоугольной детали указаны длина 80 мм и ширина 35 мм. Требуется изменить длину на 95 мм, не изменяя ширину. Запишите последовательность действий в САПР: выбрать элемент, изменить нужный параметр и проверить результат.

№9 · АЛГОРИТМ

4 ШАГА · 4 БАЛЛА

9. Построение симметричной детали

Расположите действия для построения симметричного контура относительно осевой линии. Сначала создайте ось симметрии, затем постройте половину контура, получите вторую половину симметрированием и проверьте размеры.

  1. Построить осевую линию симметрии.
  2. Построить одну половину контура по заданным размерам.
  3. Проверить совпадение симметричных элементов и соответствие заданным размерам.
  4. Создать вторую половину с помощью команды симметричного отображения.

№10 · АНАЛИЗ ОШИБОК

4 УТВЕРЖДЕНИЯ · 5 БАЛЛОВ

10. Контроль готового чертежа

Проверьте утверждения о контроле чертежа после построения в САПР. Отметьте истинные и ложные утверждения.

  1. Перед завершением работы нужно проверить размеры всех основных элементов.
  2. Если контур выглядит симметричным, размеры можно не проверять.
  3. Следует убедиться, что линии действительно соединены в общих точках.
  4. При обнаружении ошибки лучше изменить исходный параметр, а не дорисовывать случайный фрагмент рядом.
