Построение чертежа по 3D-модели

8 класс · дифференцированный

Ф.И.
Класс

Научись превращать объёмную модель в точный чертёж: этот навык нужен при проектировании деталей, мебели и механизмов. Работай внимательно и проверяй размеры.

№1 · ПРОПУСКИ

3 ПРОПУСКА · 1 БАЛЛ

1. Основные элементы чертежа

Заполните пропуски, используя термины черчения.

Главный вид показывает форму детали спереди, вид сверху называют , а вид слева — . Размерную линию ограничивают .

№2 · СОЕДИНЕНИЕ

4 ПАРЫ · 1 БАЛЛ

2. Термин и его назначение

Соедините термин с его назначением.

№3 · КРОССВОРД

10 СЛОВ · 2 БАЛЛА

3. Язык технического чертежа

Разгадайте кроссворд по определениям и повторите основные понятия построения чертежа.

По горизонтали

  1. Отношение размеров изображения к действительным
  2. Графическое изображение изделия с размерами
  3. Линия симметрии или вращения
  4. Изображение видимой части предмета
  5. Числовое значение длины или ширины
  6. След движения точки на чертеже

По вертикали

  1. Графическое обозначение материала в разрезе
  2. Линия, ограничивающая форму предмета
  3. Изображение внутреннего устройства детали
  4. Объёмное представление изделия

№4 · ЧЕРТЁЖ

1 СХЕМА · 2 БАЛЛА

4. Построение трёх видов детали

По трёхмерной модели постройте главный вид и вид сверху. Сначала определите видимые грани, затем перенесите их контуры на чертёж и проведите осевые линии.

№5 · ВОПРОСЫ ПО КАРТИНКЕ

3 ВОПРОСА · 2 БАЛЛА

5. Чтение трёхмерной модели

Рассмотрите изображение модели и ответьте на вопросы о её форме и расположении граней.

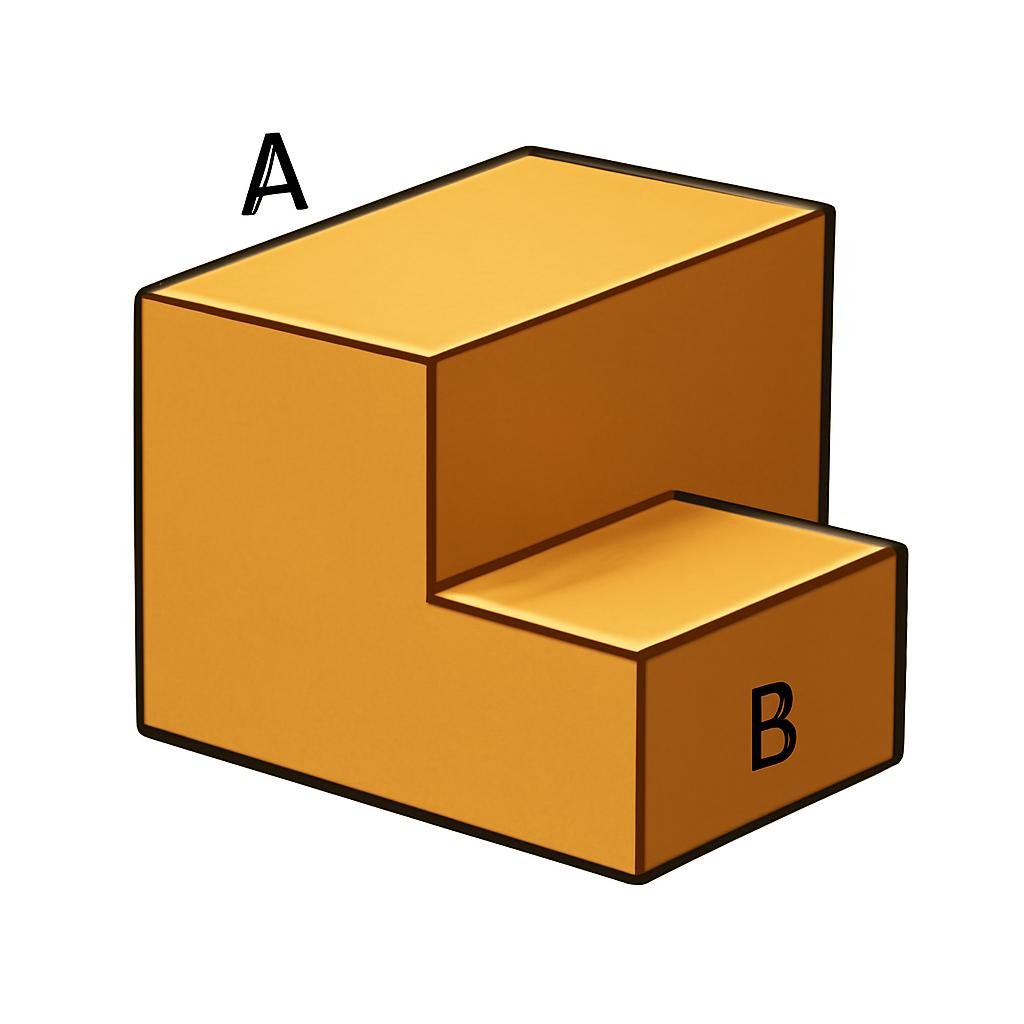

Реалистичная трёхмерная модель ступенчатой детали
  1. Какая грань модели обращена к наблюдателю прямо?
  2. Какие элементы модели необходимо передать на главном виде?
  3. Для чего на чертеже используют несколько видов одной детали?

№6 · ПРОПУСКИ

4 ПРОПУСКА · 3 БАЛЛА

6. Последовательность построения

Заполните пропуски в алгоритме построения чертежа по объёмной модели.

Сначала выбирают , затем проводят между связанными видами, после этого наносят и в конце проверяют .

№7 · СОЕДИНЕНИЕ

5 ПАР · 3 БАЛЛА

7. Линии чертежа и их применение

Соедините вид линии с её назначением в техническом чертеже.

№8 · КРОССВОРД

12 СЛОВ · 4 БАЛЛА

8. Проверка терминов проектирования

Разгадайте кроссворд. Подсказки связаны с построением чертежа на основе трёхмерной модели.

По горизонтали

  1. Изображение предмета на плоскости
  2. Плоскость, связанная с видом сверху
  3. Полость в детали
  4. Изображение предмета с мысленно удалённой частью
  5. Плоскость, связанная с главным видом
  6. Многогранник с двумя равными основаниями

По вертикали

  1. Граница изображения детали
  2. Плоскость, связанная с видом слева
  3. Соответствие частей относительно оси или плоскости
  4. Фигура, полученная пересечением тела плоскостью
  5. Середина окружности или симметричной формы
  6. Скошенная грань или кромка детали

№9 · ЧЕРТЁЖ

1 СХЕМА · 4 БАЛЛА

9. Размеры и масштаб детали

На основе заданных размеров постройте чертёж детали в масштабе 1:2. Деталь имеет длину 80 мм, ширину 40 мм и высоту 30 мм. Нанесите главный вид, вид сверху и размерные линии. Искомые размеры на заготовке не указаны.

№10 · ВОПРОСЫ ПО КАРТИНКЕ

4 ВОПРОСА · 5 БАЛЛОВ

10. Анализ ошибок в чертеже

Рассмотрите изображение чертежа и найдите нарушения правил оформления. Для каждого вопроса назовите исправление.

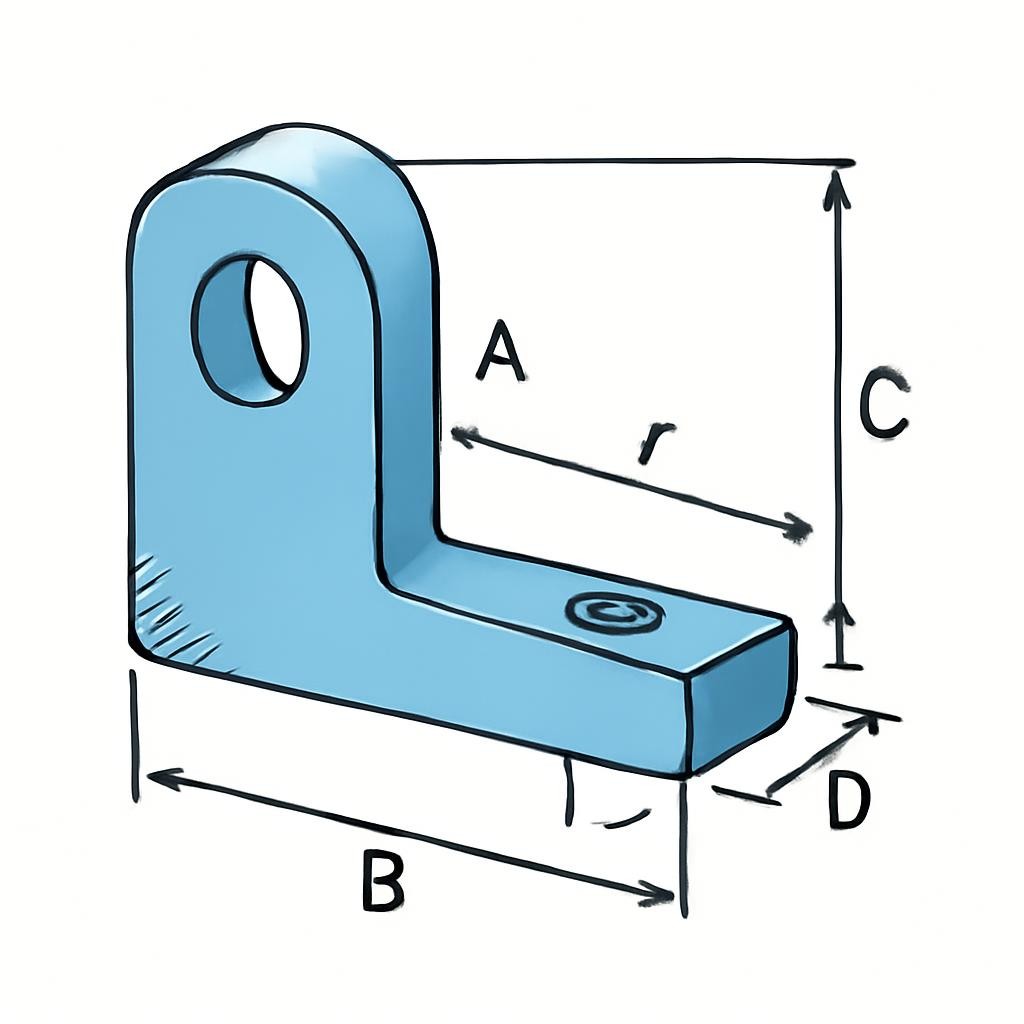

Чертёж детали с несколькими ошибками оформления
  1. Какая ошибка связана с типом линии, которой показан невидимый контур?
  2. Что следует проверить в расположении главного вида и вида сверху?
  3. Как должна быть оформлена размерная линия?
  4. Почему лишний размер нужно удалить?

№1 · ВИДЫ

1 ВОПРОС · 1 БАЛЛ

1. Назначение главного вида

Выберите верное утверждение о главном виде детали на чертеже.

  • Главный вид должен наиболее полно раскрывать форму и размеры детали.
  • Главный вид всегда изображают только сверху.
  • Главный вид выбирают случайно, чтобы уместить деталь на листе.
  • Главный вид показывает только внутренние поверхности детали.

+10 заданий в этом листе

Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.

№2 · ПРОЕКЦИИ

1 ВОПРОС · 1 БАЛЛ

2. Связь вида спереди и вида сверху

Как связаны вид спереди и вид сверху при построении чертежа методом прямоугольного проецирования?

  • Размеры ширины переносят между видами по линиям проекционной связи.
  • Размеры ширины на виде сверху не связаны с другими видами.
  • Вид сверху строят только после удаления всех размеров с вида спереди.
  • Виды можно располагать без соблюдения проекционной связи.

№3 · ЛИНИИ

1 ВОПРОС · 1 БАЛЛ

3. Изображение невидимых рёбер

Какой линией на чертеже показывают невидимые контуры детали?

  • Штриховой линией.
  • Сплошной толстой линией.
  • Сплошной тонкой линией.
  • Штрихпунктирной линией с двумя точками.

№4 · РАЗМЕРЫ

1 ВОПРОС · 1 БАЛЛ

4. Нанесение размеров

Выберите правильное правило нанесения размеров на техническом чертеже.

  • Размерное число указывают над размерной линией или рядом с ней в соответствии с правилами оформления.
  • Размерное число всегда пишут внутри детали независимо от свободного места.
  • Размеры можно указывать без выносных и размерных линий.
  • Размерное число заменяют приблизительным словесным описанием.

№5 · МАСШТАБ

1 ВОПРОС · 1 БАЛЛ

5. Выбор масштаба чертежа

Деталь длиной 120 мм нужно изобразить на чертеже длиной 60 мм. Какой масштаб следует выбрать?

  • 1:2
  • 2:1
  • 1:1
  • 3:1

№6 · РАЗМЕРЫ МОДЕЛИ

1 ВОПРОС · 1 БАЛЛ

6. Перенос размеров с модели

На трёхмерной модели детали указаны длина 80 мм, ширина 40 мм и высота 30 мм. Какие размеры нужно перенести на чертёж, если выбран масштаб 1:1?

  • 80 мм, 40 мм и 30 мм.
  • 40 мм, 20 мм и 15 мм.
  • 160 мм, 80 мм и 60 мм.
  • Только длину 80 мм.

№7 · ПРОЕКЦИОННАЯ СВЯЗЬ

1 ВОПРОС · 1 БАЛЛ

7. Расположение видов

Почему виды детали на чертеже располагают в проекционной связи?

  • Чтобы одинаковые размеры и соответствующие точки занимали согласованные положения на разных видах.
  • Чтобы каждый вид изображал деталь в произвольном масштабе.
  • Чтобы скрыть часть формы детали и сократить число размеров.
  • Чтобы заменить все виды одним условным символом.

№8 · ОСЕВЫЕ ЛИНИИ

1 ВОПРОС · 1 БАЛЛ

8. Обозначение оси симметрии

Какой линией обычно обозначают ось симметрии цилиндрического отверстия на чертеже?

  • Штрихпунктирной тонкой линией.
  • Сплошной толстой линией.
  • Штриховой линией с короткими равными штрихами.
  • Волнистой линией.

№9 · ЧТЕНИЕ МОДЕЛИ

1 ВОПРОС · 1 БАЛЛ

9. Количество изображений

На трёхмерной модели есть наружный выступ и сквозное отверстие. Что нужно сделать при выборе изображений детали на чертеже?

  • Выбрать такое количество видов и линий, чтобы форма выступа и отверстия читалась однозначно.
  • Ограничиться одним видом, даже если отверстие на нём не видно.
  • Изобразить только внешний контур без отверстия.
  • Заменить все виды фотографией трёхмерной модели.

№10 · ОФОРМЛЕНИЕ

1 ВОПРОС · 1 БАЛЛ

10. Проверка готового чертежа

Какое действие выполняют перед окончательным оформлением чертежа, построенного по трёхмерной модели?

  • Проверяют соответствие видов форме модели, проекционные связи, размеры и типы линий.
  • Удаляют все вспомогательные линии вместе с размерными линиями.
  • Заменяют точные размеры оценкой на глаз.
  • Добавляют на чертёж детали, которых нет в трёхмерной модели.
