№1 · ПРОПУСКИ
1. Назначение сборочного чертежа
Заполните пропуски в определении.
Сборочный чертёж показывает взаимное положение деталей и способы их в изделии. На нём указывают номера деталей и их .
Типы заданий
Заполни пропускиКраткий ответВопросы по картинкеСоедини слово и картинкуМножественный выборПоследовательностьИстина / ЛожьСоединениеМатематический рисунок
Сборочный чертеж
Ф.И.
Класс
Разберём, как читать и выполнять сборочный чертёж вручную. Работай аккуратно: точность линий и размеров важна для правильной сборки изделия.
№2 · КРАТКИЙ ОТВЕТ
2. Формат листа для работы
Какой формат листа А4 используют для выполнения учебного сборочного чертежа? Запишите обозначение формата.
№3 · ВОПРОСЫ ПО КАРТИНКЕ
3. Распознавание линий чертежа

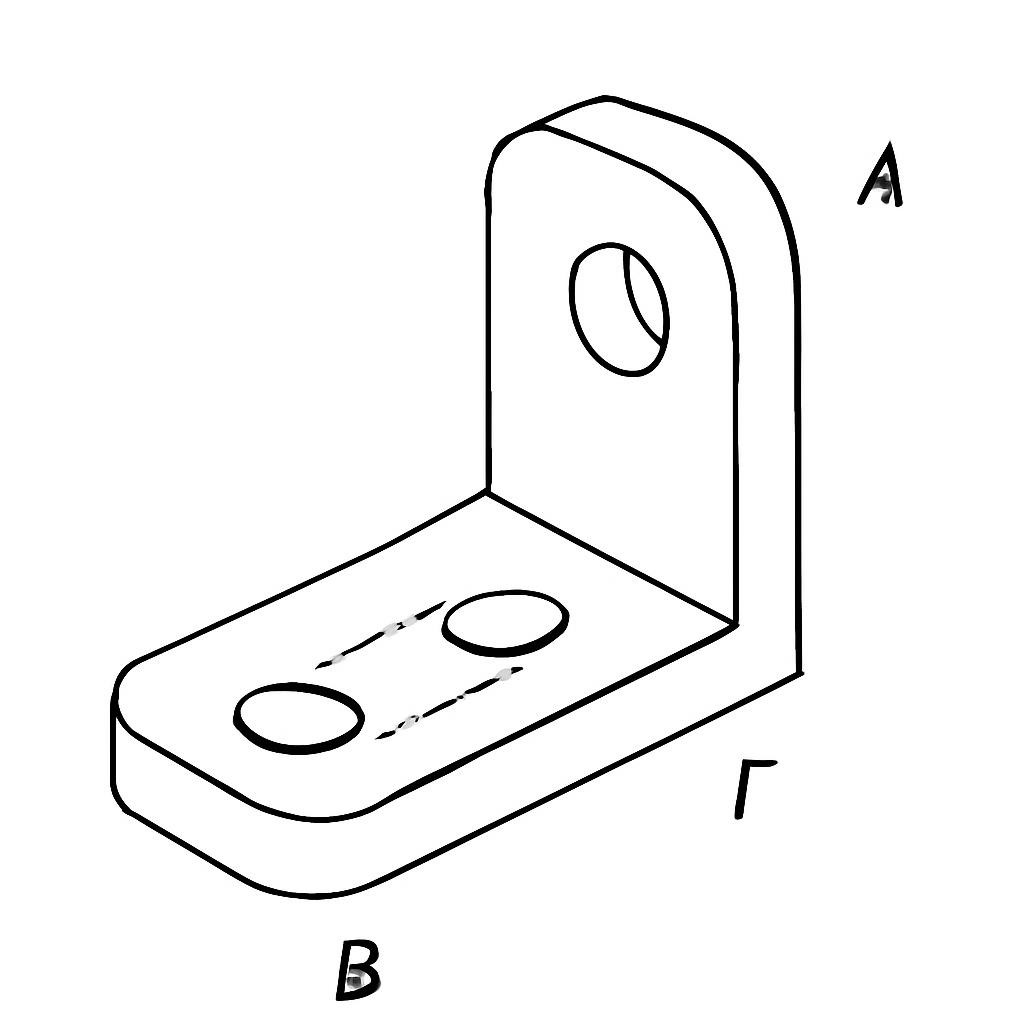

Рассмотрите контурную схему и ответьте на вопросы: 1) Какая линия образует видимый контур детали? 2) Какая линия показывает невидимый контур?
- Какая линия образует видимый контур детали?
- Какая линия показывает невидимый контур?
№4 · СОПОСТАВЛЕНИЕ
4. Детали для сборочного чертежа

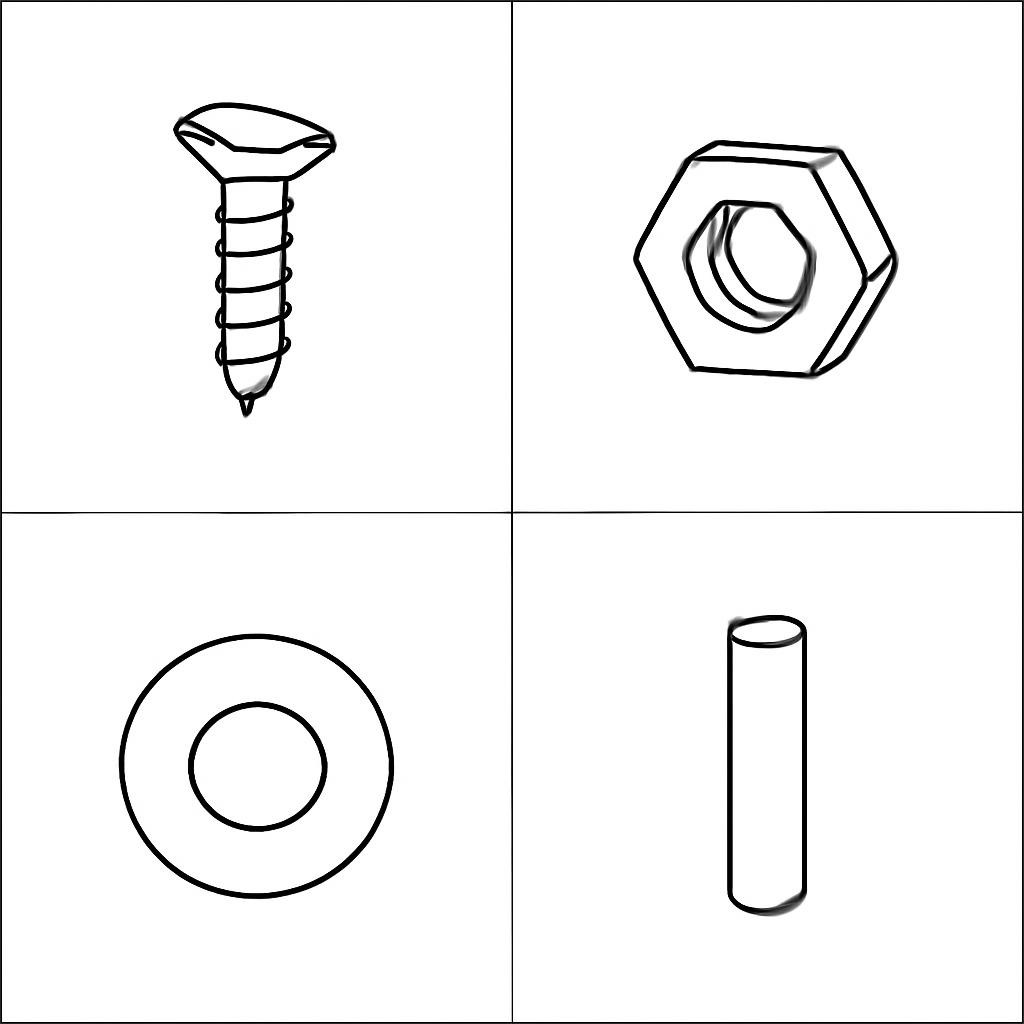

Соедините каждое название детали с её изображением. Буквы под изображениями расставит система.
АБВГ- штифт
- винт
- гайка
- шайба
№5 · ПРОПУСКИ
5. Последовательность выполнения чертежа
Заполните пропуски в последовательности выполнения сборочного чертежа.
Сначала определяют состав изделия и выбирают главный . Затем выполняют тонкими линиями изображения деталей, после чего обводят видимые контуры линией и наносят необходимые .
№6 · КРАТКИЙ ОТВЕТ
6. Номера позиций деталей
Для чего на сборочном чертеже используют номера позиций? Ответьте кратко.
№7 · ВОПРОСЫ ПО КАРТИНКЕ
7. Чтение соединения деталей
Рассмотрите контурную схему соединения двух деталей. Для выполнения чертежа используйте размеры: верхняя прямоугольная пластина — 60 × 30 мм, ступенчатое основание — 80 × 40 мм, высота основания — 25 мм. Ответьте: 1) Какая деталь расположена сверху? 2) Какая линия показывает границу соприкосновения деталей?
- Какая деталь расположена сверху в изображённом соединении?
- Что показывает граница между соприкасающимися деталями?
№8 · СОПОСТАВЛЕНИЕ
8. Виды линий и их назначение

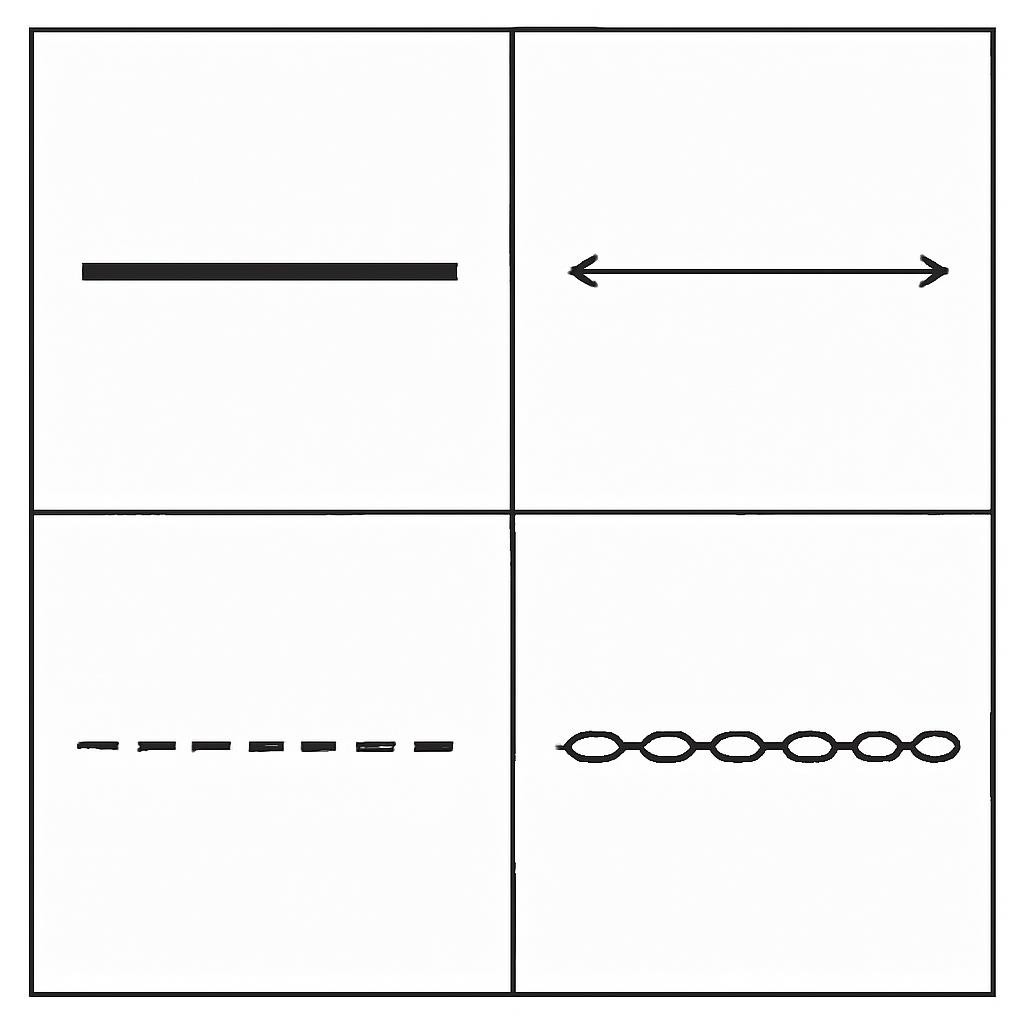

Соедините каждый вид линии с его назначением на контурной картинке. Буквы под изображениями расставит система.
АБВГ- невидимый контур
- видимый контур
- осевая линия
- размерная линия
+8 заданий в этом листе
Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.
№9 · КРАТКИЙ ОТВЕТ
9. Номера позиций на сборочном чертеже
Что обозначают номера позиций, которые наносят на сборочном чертеже рядом с изображением изделия? Запишите краткий ответ.
№1 · ТЕРМИНЫ
1. Выбери назначение сборочного чертежа
Выберите один верный ответ о назначении сборочного чертежа.
№2 · ОБОЗНАЧЕНИЯ
2. Вспомни основные элементы
Заполните пропуски, используя термины по теме сборочного чертежа.
На сборочном чертеже детали обозначают позиционными номерами, а перечень деталей помещают в . Размеры, необходимые для сборки и контроля изделия, называют . Соединение деталей показывают с учётом их и взаимного .
№3 · ПОСЛЕДОВАТЕЛЬНОСТЬ
3. Расположи этапы работы
Расположите этапы выполнения сборочного чертежа в правильной последовательности: от анализа изделия до проверки готовой работы.
- Определить состав изделия и взаимное положение деталей
- Нанести позиционные номера и оформить спецификацию
- Выбрать количество изображений и масштаб
- Проверить соответствие изображений, позиций и размеров исходным данным
- Нанести изображения изделия и его составных частей
№4 · ПРОВЕРКА
4. Проверь правила оформления
Определите, какие утверждения верны с точки зрения правил выполнения сборочного чертежа.
- На сборочном чертеже показывают, как детали соединены и расположены относительно друг друга.
- Позиционный номер каждой детали можно ставить внутри её контура без выносной линии.
- Все детали изделия должны иметь разные позиционные номера.
- Спецификация содержит сведения о составе сборочной единицы.
- На сборочном чертеже достаточно изобразить только одну деталь, если она самая крупная.
№5 · СОПОСТАВЛЕНИЕ
5. Соотнеси элемент и его назначение
Соедините каждый элемент сборочного чертежа с его назначением. Каждая карточка используется один раз.
№6 · СБОРКА
6. Собери соединение по заготовке
На заготовке показаны плита с отверстием и цилиндрический штифт. Выполни сборочный чертёж: размести штифт в отверстии плиты, добавь осевые линии и обозначь детали позиционными номерами 1 и 2. Сохрани видимые и невидимые линии по правилам оформления сборочного чертежа.
Создайте уникальный лист по своей теме
- Любая тема, любой уровень
- 20+ типов заданий
- 100% уникальный контент
- Со страницей ответов
- Защита от списывания
- Готово за 1 минуту
