Конструкторская документация. Сборочный чертёж

7 класс · дифференцированный

Ф.И.
Класс


Разберёмся, как читать и оформлять сборочные чертежи: эти навыки помогают точно создавать изделия и понимать работу механизмов.

№1 · Термины

1 вопрос · 1 балл

1. Что показывает сборочный чертёж?

Выберите один правильный ответ.

  • Как соединены детали изделия и как они расположены друг относительно друга
  • Только внешний цвет готового изделия
  • Только перечень материалов без изображения изделия
  • Только последовательность операций на станке

№2 · Обозначения

1 пропуск · 1 балл

2. Основной документ

Вставьте пропущенное слово.

№3 · Оформление

1 вопрос · 1 балл

3. Размерная линия

Какой линией на чертеже обычно показывают размер?

№4 · Термины

8 слов · 2 балла

4. Кроссворд конструктора

Разгадайте кроссворд по определениям, связанным с конструкторской документацией и сборочными чертежами.

По горизонтали

  1. Числовая характеристика длины или расстояния
  2. Соединение деталей в изделие
  3. Графический элемент изображения
  4. Графический документ с изображением изделия
  5. Изображение видимой части предмета

По вертикали

  1. Изделие, изготовленное без сборочных операций
  2. Обозначение позиции детали на чертеже
  3. Составная часть изделия из соединённых деталей

№5 · Чтение чертежа

1 вопрос · 2 балла

5. Что можно узнать по позициям?

На сборочном чертеже детали обозначены номерами позиций. Какую информацию обычно ищут по номеру позиции в спецификации?

  • Наименование и количество соответствующей детали
  • Только цвет детали
  • Только фамилию конструктора
  • Только дату изготовления изделия

№6 · Чтение чертежа

2 вопроса · 2 балла

6. Прочитайте изображение

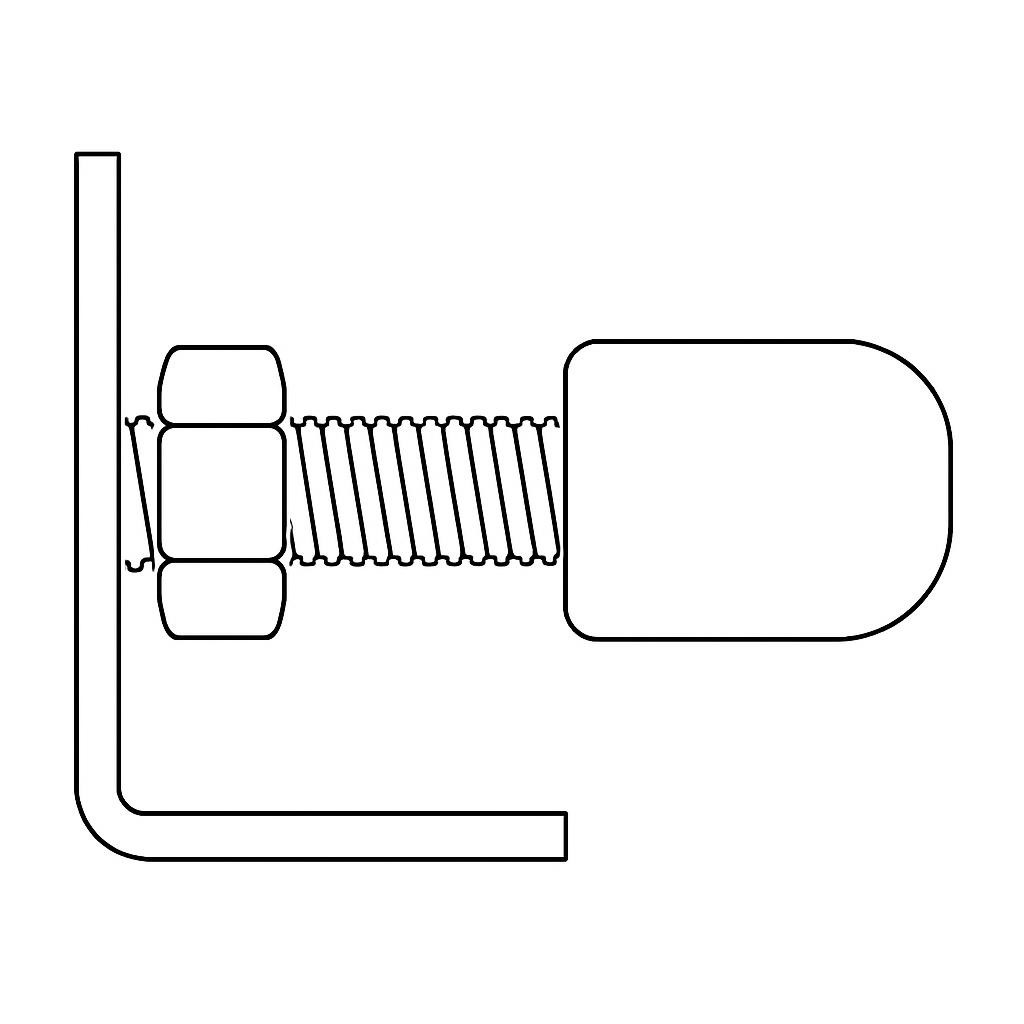

Рассмотрите контурный рисунок и ответьте на вопросы: 1) сколько отдельных деталей изображено; 2) какое соединение показано между двумя деталями?

Чёрно-белая контурная схема простого разъёмного соединения двух деталей без числовых обозначений.
  1. Сколько отдельных деталей изображено на рисунке?
  2. Какое соединение показано между деталями?
