№1 · ТЕРМИНЫ
1. Стандарты документации
Как называется единый комплекс государственных стандартов, устанавливающий правила выполнения и оформления конструкторской документации? Запишите аббревиатуру.
Типы заданий
Краткий ответСоедини слово и картинкуВопросы по картинкеКроссвордРеши задачуЭссеМножественный выборИстина / ЛожьНайти лишнееМатематический рисунок
Конструкторская документация. Сборочный чертёж
Ф.И.
Класс
Разберись в правилах создания чертежей по ГОСТ и научись читать сложные сборочные схемы, чтобы понимать устройство любого механизма.
№2 · ЧТЕНИЕ ЧЕРТЕЖА
2. Линии чертежа
Рассмотрите фрагмент чертежа. Какой линией по ГОСТ выполняется видимый контур детали?
№3 · МАСШТАБ
3. Определение масштаба
На чертеже указан масштаб . Как изменится изображение детали на листе по сравнению с её действительными размерами?
№4 · СООТВЕТСТВИЕ
4. Элементы деталей и инструменты

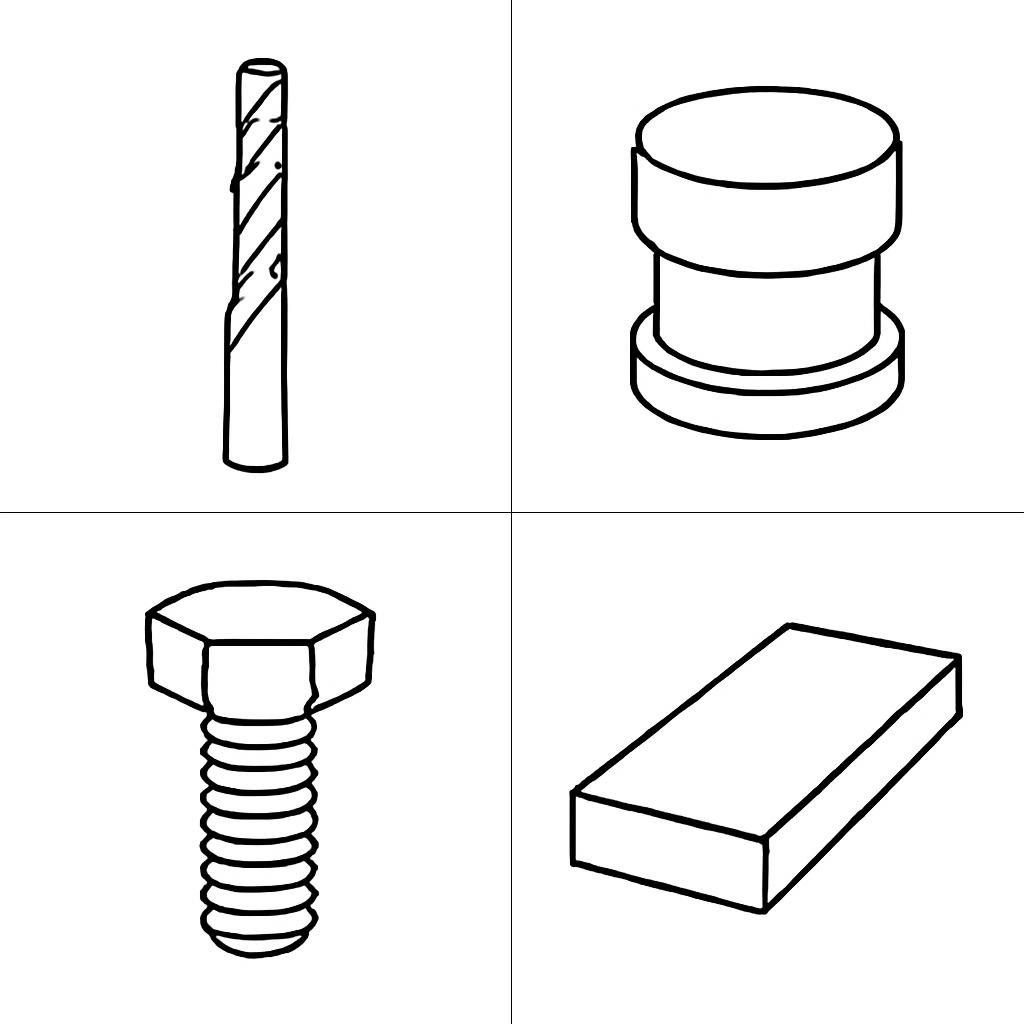

Соотнесите название конструктивного элемента детали с инструментом или процессом, который его создает.
АБВГ- Фаска
- Сверло
- Проточка
- Резьба
№5 · СБОРОЧНЫЙ ЧЕРТЕЖ
5. Спецификация и позиции

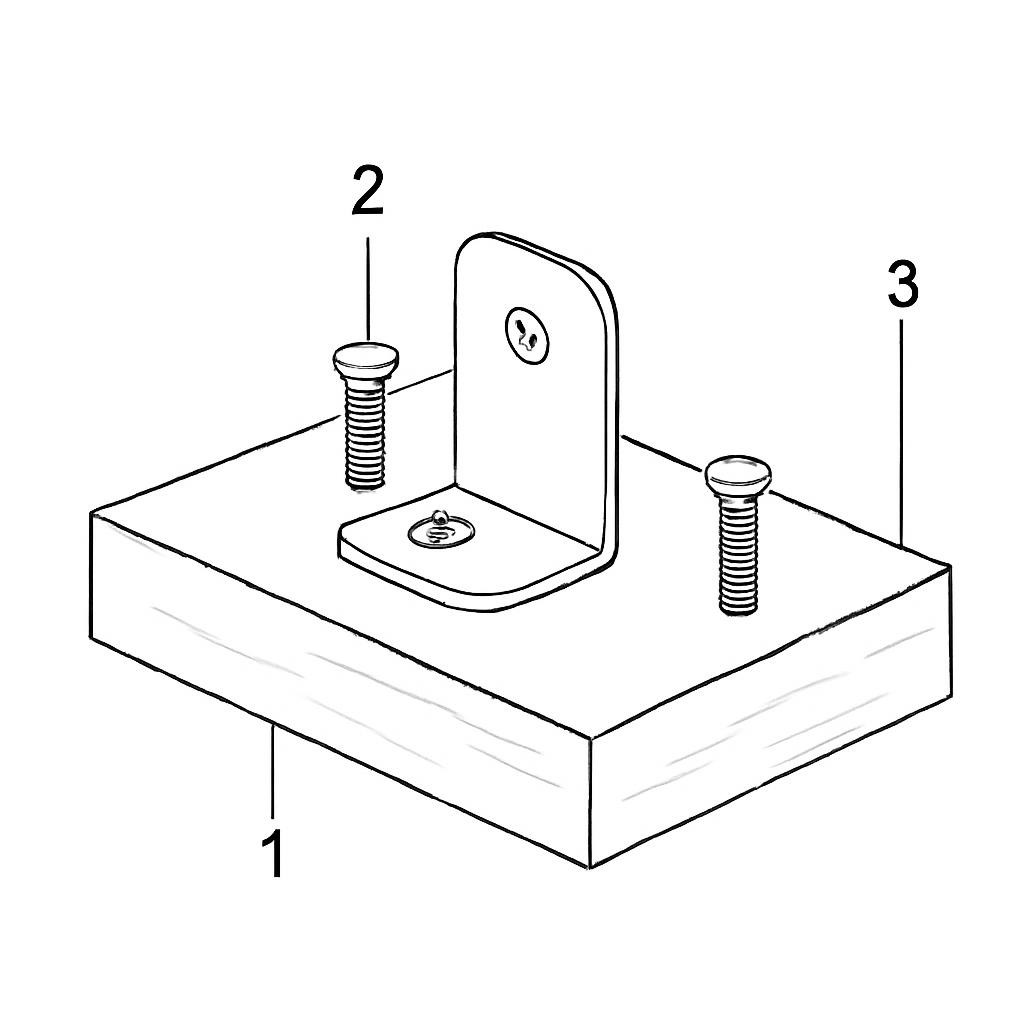

Изучите изображение сборочной единицы и ответьте на вопросы.
- Как называется документ, содержащий перечень всех составных частей сборочной единицы?
- Каким номером на данном чертеже обозначены крепежные изделия?
- Что означает тонкая линия со стрелкой, идущая от номера к детали?
№6 · КРОССВОРД
6. Основы черчения
Разгадайте кроссворд, вспомнив основные понятия конструкторской документации.
По горизонтали
- Графическое изображение детали
- Винтовая канавка на поверхности
- Чертеж от руки в глазомерном масштабе
- Обозначение материала в разрезе
- Ограничительная линия поля чертежа
- Государственный стандарт
По вертикали
- Числовое значение величины на чертеже
- Срезанный угол кромки детали
- Размер листа бумаги по ГОСТ
- Стиль написания букв и цифр
№7 · ТЕХНИЧЕСКИЙ ГРАФИК
7. Анализ формы детали
Рассмотрите чертеж детали. Определите габаритную ширину детали, если шаг сетки равен 10 мм. Вычислите площадь основания (без учета отверстия).
Чертеж плоской детали
№8 · АНАЛИЗ СБОРОК
8. Особенности сборочных чертежей
Объясните, почему на сборочных чертежах допускается не показывать мелкие конструктивные элементы деталей (скругления, фаски, проточки) и как это влияет на читаемость чертежа.
Объём: 40–100 слов
№9 · ПРАВИЛА ЧТЕНИЯ
9. Алгоритм чтения сборочного чертежа
Установите правильную последовательность действий при чтении сборочного чертежа. В ответе запишите только номер этапа, на котором определяется назначение и принцип работы изделия.
№10 · ПРОЕКТИРОВАНИЕ
10. Разработка конструкторской документации
Представьте, что вы проектируете складную полку. Опишите состав необходимого пакета конструкторской документации для её серийного производства. Какие типы чертежей и текстовых документов обязательны?
Объём: 80–150 слов
№1 · ЕСКД
1. Единая система документации
Запишите полное официальное название комплекса государственных стандартов, устанавливающих единые правила и требования к разработке и оформлению конструкторских документов, обозначаемого аббревиатурой ЕСКД.
+10 заданий в этом листе
Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.
№2 · ЛИНИИ ЧЕРТЕЖА
2. Типы линий по ГОСТ
Выберите тип линии, которой на чертежах изображают невидимый контур детали.
№3 · ПРОПУСКИ
3. Основные надписи
Как называется обязательный элемент оформления любого конструкторского документа, который располагается в правом нижнем углу и содержит сведения о детали, материале и масштабе?
№4 · ЛОГИКА
4. Истина или ложь
Отметьте верные и неверные утверждения о конструкторской документации.
- Чертежи всех отраслей промышленности выполняются по единым правилам ЕСКД.
- Размеры на чертежах в машиностроении указываются в сантиметрах.
- Сборочный чертеж содержит изображение изделия, состоящего из нескольких деталей.
- Масштаб 2:1 является масштабом уменьшения.
№5 · ЧТЕНИЕ ЧЕРТЕЖА
5. Работа со спецификацией
В спецификации к сборочному чертежу изделия указано: 'Основание' (количество — ), 'Стойка' (количество — ), 'Болт М8' (количество — ). Какое общее количество стандартных изделий необходимо подготовить для сборки пяти таких комплектов?
№6 · СБОРОЧНЫЙ ЧЕРТЕЖ
6. Состав изделия
Какой документ определяет состав сборочной единицы и содержит перечень всех деталей, входящих в изделие?
№7 · ЛИШНЕЕ
7. Конструктивные элементы
Найдите лишний элемент в списке типовых конструктивных элементов деталей.
- Фаска
- Галтель
- Проточка
- Текстура
№8 · ПОСЛЕДОВАТЕЛЬНОСТЬ
8. Алгоритм выполнения чертежа
Укажите правильный порядок действий при выполнении чертежа детали.
№9 · ИЛЛЮСТРАЦИЯ
9. Чтение сборочного чертежа

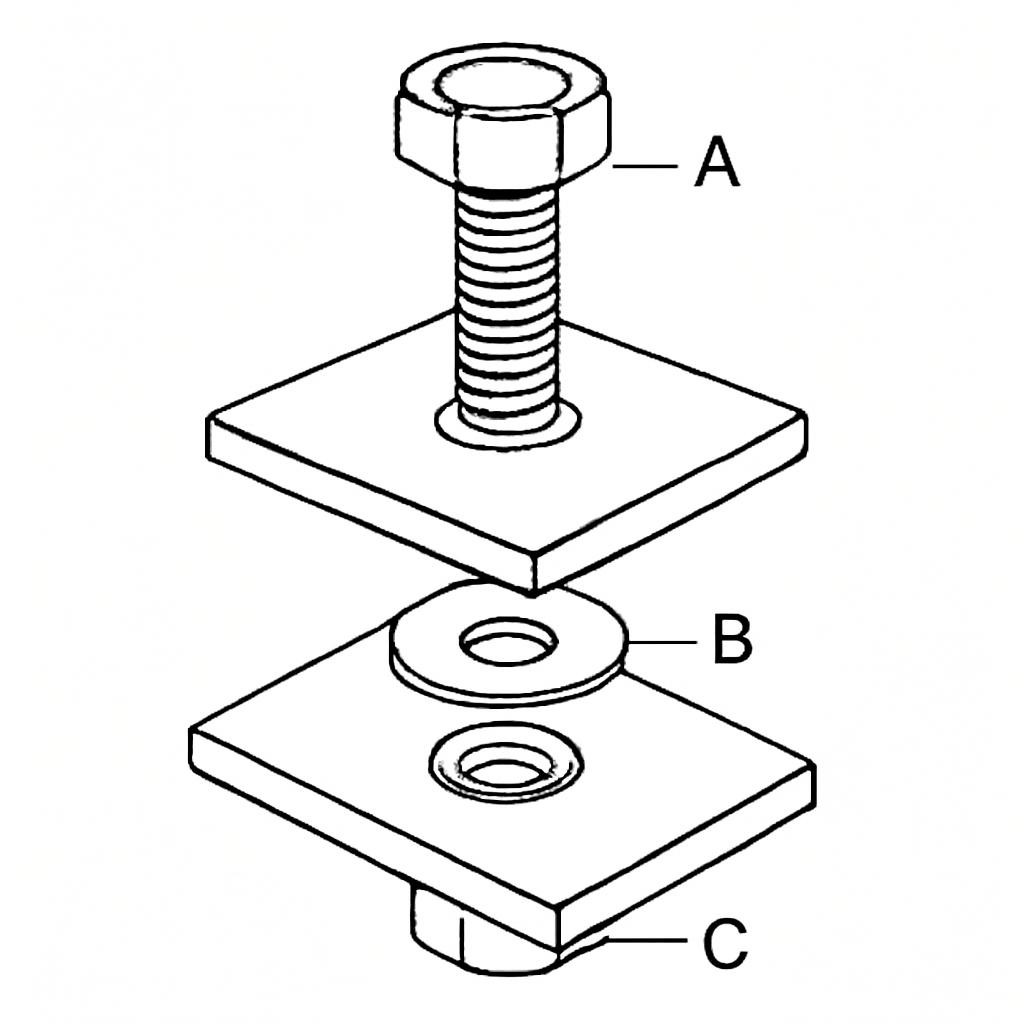

Рассмотрите схематичное изображение сборочного узла. Ответьте на вопросы по конструкции.
- Какая деталь обозначена буквой А (стержень с резьбой)?
- Какую функцию выполняет деталь В (кольцо между пластиной и гайкой)?
- Как называются линии, которыми на разрезе показывают сечение металлических деталей?
№10 · ГРАФИКА
10. Сложный чертеж детали с конструктивными элементами
На черновике выполните чертеж плоской ступенчатой детали «Крышка». Нижняя часть — прямоугольник мм, верхняя (центральная) ступень — прямоугольник мм. На верхних углах детали выполнены скругления радиусом . Внутри детали на одной горизонтальной оси симметрии расположены три отверстия: центральное диаметром мм и два боковых диаметром мм, центры которых удалены от вертикальной оси симметрии на мм в обе стороны. Нанесите все необходимые размеры для изготовления детали согласно ЕСКД (ГОСТ 2.307-2011).
Постройте: Координатная сетка для построения чертежа детали «Крышка»
