Конструкторская документация. Сборочный чертёж

1 ТЕРМИН · 2 БАЛЛА

1. Единая система документации

Как официально называется совокупность государственных стандартов, которая устанавливает единые правила выполнения и обращения конструкторских документов (аббревиатура ЕСКД)?

4 ВАРИАНТА · 1 БАЛЛ

2. Типы линий по ГОСТ

Выберите тип линии, которой на чертежах обозначают осевые и центровые линии деталей.

• Сплошная тонкая
• Штрихпунктирная тонкая
• Штриховая
• Разомкнутая

1 ТЕРМИН · 1 БАЛЛ

3. Основные надписи

Укажите название рамки с графами, которая располагается в нижнем правом углу чертежного листа и заполняется данными об авторе, названии изделия и масштабе.

4 УТВЕРЖДЕНИЯ · 1 БАЛЛ

4. Истина или ложь

Определите истинность утверждений о правилах оформления чертежей.

1. Все конструкторские документы в России должны соответствовать стандартам ГОСТ.ИстинаЛожь
2. Масштаб 1:5 означает, что изображение на чертеже в пять раз больше реальной детали.ИстинаЛожь
3. Линии невидимого контура выполняются штриховой линией.ИстинаЛожь
4. Размерное число на чертеже всегда указывает истинный размер детали в миллиметрах.ИстинаЛожь

СПЕЦИФИКАЦИЯ · 2 БАЛЛА

5. Работа со спецификацией

Согласно спецификации для сборки одного узла требуются: 'Планка' (1 шт.), 'Винт М6' (4 шт.), 'Гайка М6' (4 шт.). Какое суммарное количество крепежных изделий (винтов и гаек вместе) потребуется для сборки 12 таких узлов?

СПЕЦИФИКАЦИЯ · 2 БАЛЛА

6. Состав изделия

Как называется текстовый документ, выполняемый на отдельных листах формата А4, который содержит полный перечень составных частей сборочной единицы?

4 ЭЛЕМЕНТА · 2 БАЛЛА

7. Конструктивные элементы

Выберите понятие, которое не относится к геометрическим конструктивным элементам формы детали.

1. Лыска
2. Буртик
3. Шероховатость
4. Паз

4 ШАГА · 2 БАЛЛА

8. Алгоритм выполнения чертежа

Расположите этапы выполнения чертежа в логическом порядке: нанесение размеров, анализ геометрической формы, обводка контуров основной линией, построение тонкими линиями.

АНАЛИЗ СХЕМЫ · 3 БАЛЛА

9. Элементы сборочного чертежа

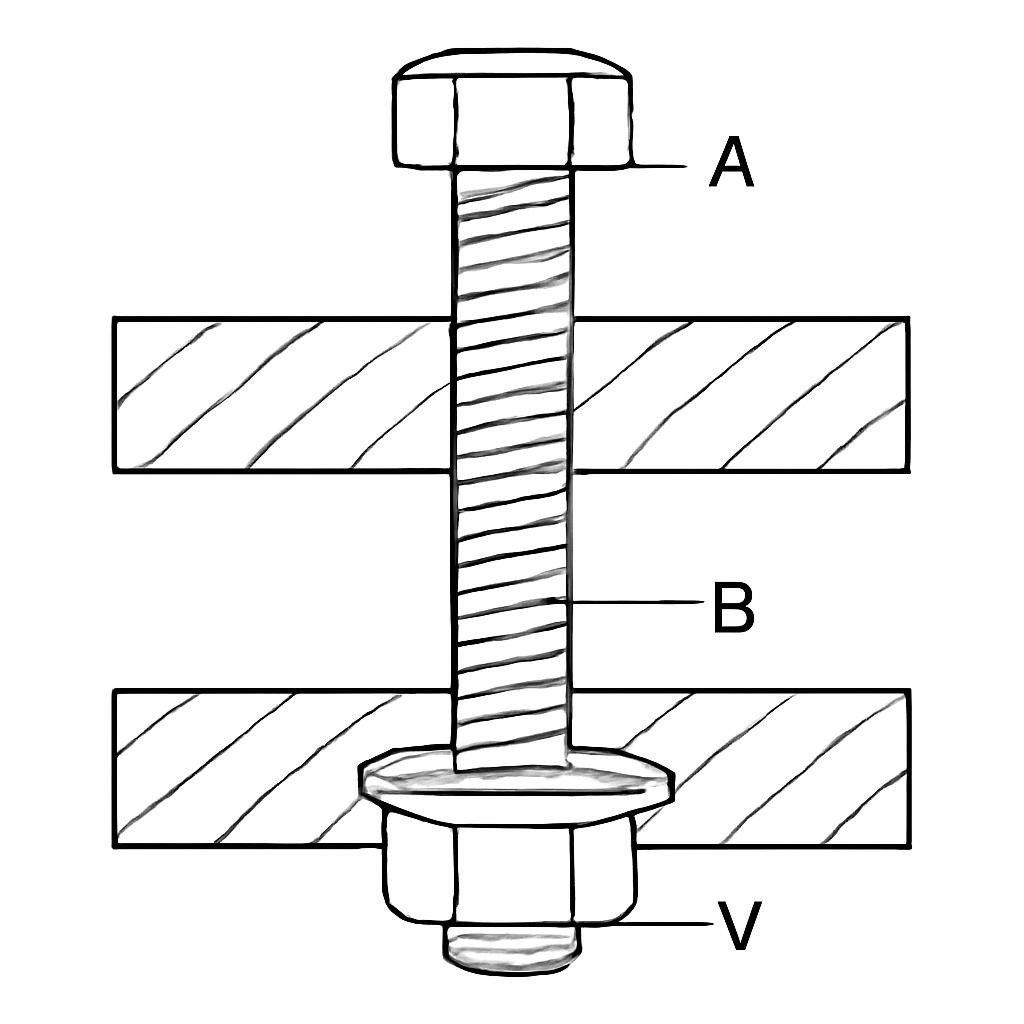

Рассмотрите изображение узла крепления деталей. Опираясь на чертёж и правила оформления конструкторской документации, ответьте на вопросы.

1. Как называется крепёжная деталь А, представляющая собой стержень с головкой и наружной резьбой?
2. Укажите название детали Б, которая навинчивается на резьбовой конец стержня для создания соединения.
3. Какой тип линии используется на чертеже для изображения контура видимых частей деталей?

ПОСТРОЕНИЕ · 5 БАЛЛОВ

10. Сложный чертеж детали с конструктивными элементами

Выполните чертеж детали «Планка-фиксатор». Основание — прямоугольник $120\times 40$ мм. Сверху по центру расположен выступ — прямоугольник $40\times 20$ мм. На внешних углах выступа выполнены фаски $5\times 45^{\circ }$. В основной части детали симметрично расположены два прямоугольных паза $15\times 10$ мм, центры которых находятся на расстоянии 40 мм от вертикальной оси симметрии. Нанесите габаритные и привязочные размеры. Построение ведите на сетке ниже.

1 ТЕРМИН · 2 БАЛЛА

1. Единая система документации

Запишите полное официальное название комплекса государственных стандартов, устанавливающих единые правила и требования к разработке и оформлению конструкторских документов, обозначаемого аббревиатурой ЕСКД.

4 ВАРИАНТА · 1 БАЛЛ

2. Типы линий по ГОСТ

Выберите тип линии, которой на чертежах обозначают оси симметрии и центровые линии окружностей.

• Сплошная тонкая
• Штриховая
• Штрихпунктирная тонкая
• Сплошная толстая основная

1 ТЕРМИН · 1 БАЛЛ

3. Основные надписи

Как называется графический документ, содержащий изображение сборочной единицы и данные, необходимые для её сборки и контроля?

4 УТВЕРЖДЕНИЯ · 1 БАЛЛ

4. Истина или ложь

Отметьте верные и неверные утверждения о правилах выполнения чертежей.

1. ГОСТ — это государственный стандарт, обязательный для применения.ИстинаЛожь
2. Основная надпись чертежа всегда располагается в левом верхнем углу.ИстинаЛожь
3. Спецификация выполняется на отдельных листах формата А4.ИстинаЛожь
4. Масштаб 1:5 является масштабом увеличения.ИстинаЛожь

СПЕЦИФИКАЦИЯ · 2 БАЛЛА

5. Работа со спецификацией

В спецификации к узлу указано: 'Пластина' (количество — $2$), 'Уголок' (количество — $4$), 'Винт М6' (количество — $12$). Какое общее количество стандартных крепежных изделий (винтов) потребуется для сборки восьми таких узлов?

ДОКУМЕНТАЦИЯ · 2 БАЛЛА

6. Состав изделия

Как называется текстовый конструкторский документ, определяющий состав сборочной единицы, комплекса или комплекта?

4 ЭЛЕМЕНТА · 2 БАЛЛА

7. Конструктивные элементы

Найдите лишний элемент, который не относится к конструктивным элементам формы детали.

1. Лыска
2. Бурт
3. Рифление
4. Коррозия

4 ШАГА · 2 БАЛЛА

8. Алгоритм выполнения чертежа

Укажите правильный порядок действий при чтении сборочного чертежа.

АНАЛИЗ СПЕЦИФИКАЦИИ · 5 БАЛЛОВ

9. Анализ сборочной единицы

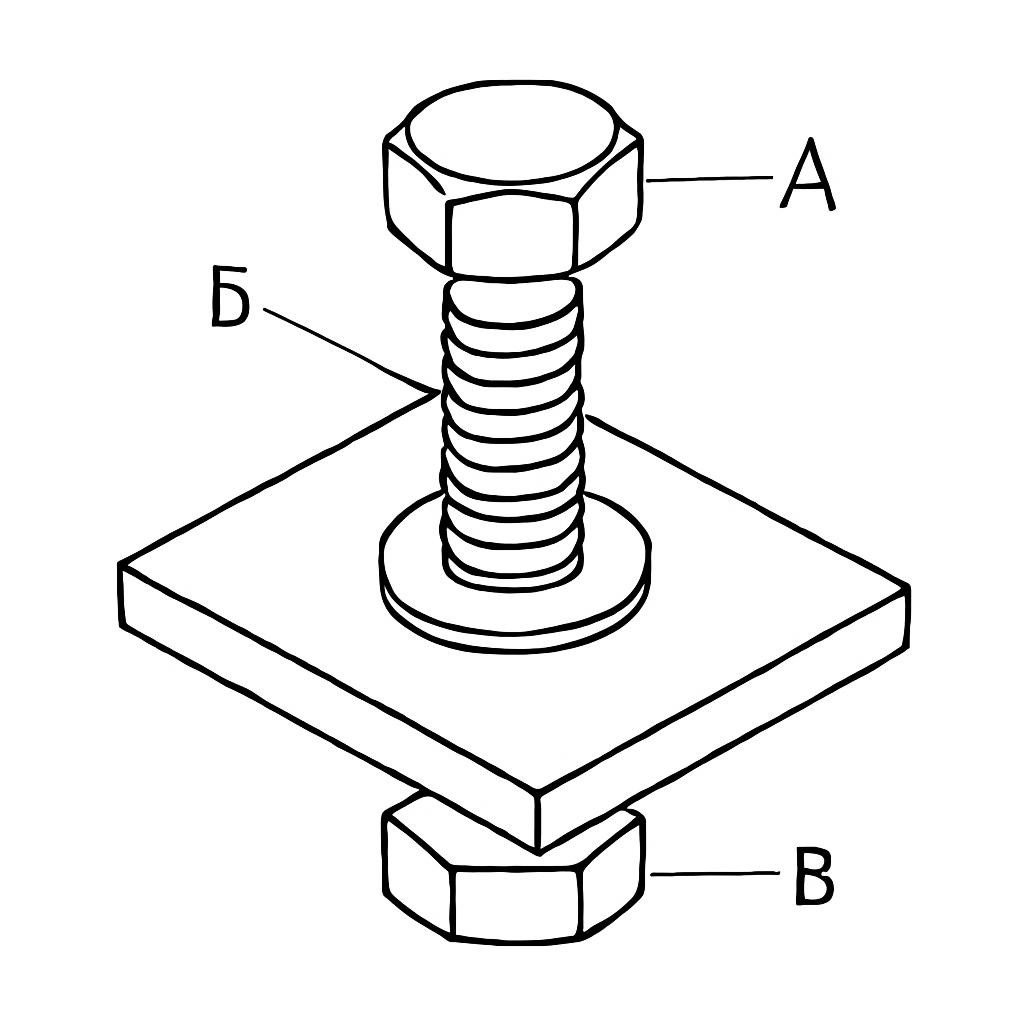

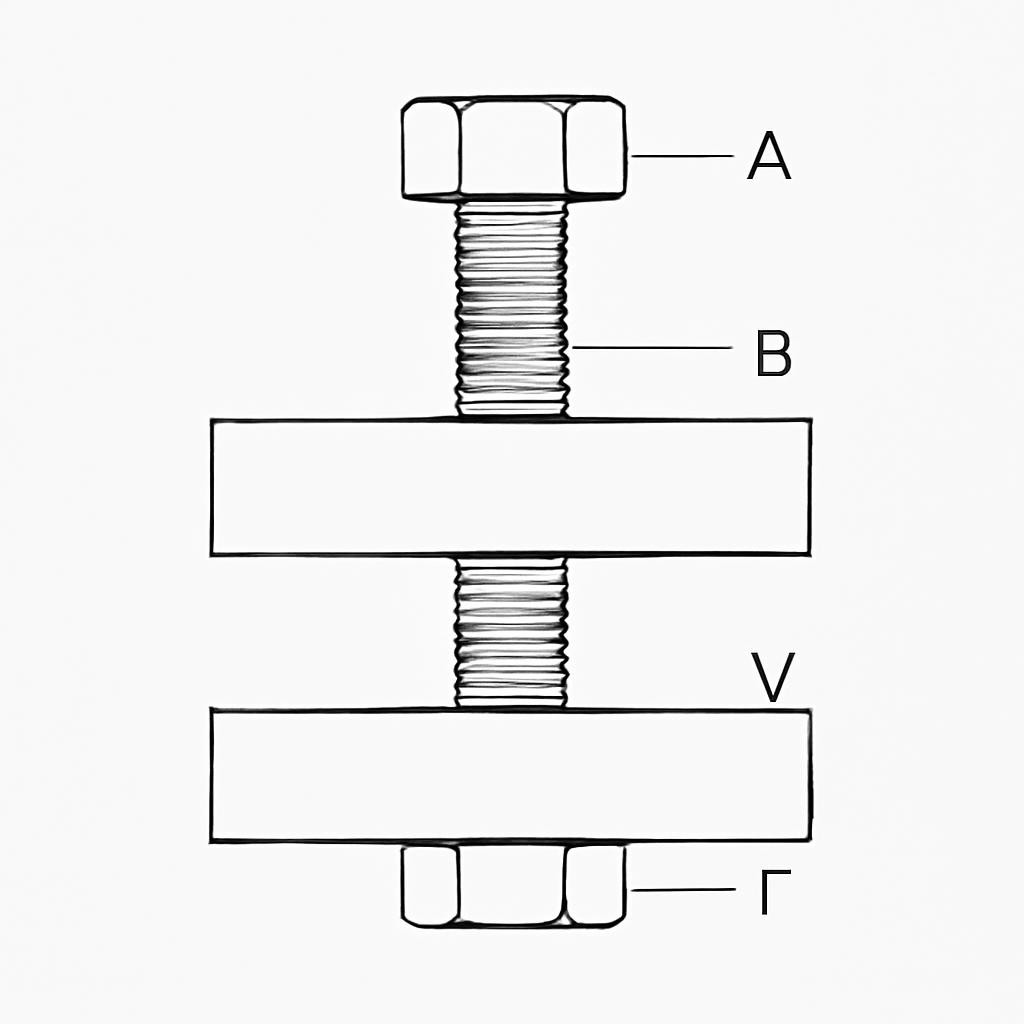

Изучите технический рисунок разъемного соединения. Определите назначение каждого элемента, ориентируясь на буквенные обозначения. Ответьте на вопросы, опираясь на правила оформления конструкторской документации.

1. Каким термином в конструкторской документации называют деталь Б, которая подкладывается под головку болта или гайку для увеличения площади опоры?
2. Детали В и Г являются основными частями изделия. Как называется специальный текстовый документ, в котором перечисляются все составные части этого узла?
3. На сборочных чертежах детали А, Б и гайка относятся к стандартным изделиям. Каким типом линии на чертеже должны быть обведены их видимые контуры?

ПОСТРОЕНИЕ · 5 БАЛЛОВ

10. Чертеж детали с конструктивными элементами

На черновике выполните чертеж плоской детали «Опора». Основание — прямоугольник $120\times 40$ мм. Сверху посередине — выступ размером $50\times 20$ мм. На углах основания выполнены фаски $10\times 45^{\circ }$. В центре выступа находится сквозное отверстие диаметром $24$ мм. Также в основании симметрично расположены два паза шириной $10$ мм и глубиной $15$ мм, центры которых находятся на расстоянии $45$ мм от вертикальной оси. Нанесите размеры согласно ГОСТ.
