Чертеж

6 класс · дифференцированный

Ф.И.
Класс

Сегодня мы погрузимся в мир линий и пропорций. Вспомним правила оформления чертежей, научимся работать с масштабом и разберёмся в тонкостях геометрических построений.

№1 · ЛИШНЕЕ

1 ВЫБОР · 1 БАЛЛ

1. Инструменты чертежника

Найдите в списке предмет, который не относится к стандартным чертежным инструментам для выполнения графических работ.

  1. Циркуль
  2. Рейсшина
  3. Стеклорез
  4. Транспортир

№2 · ЛИНИИ

1 ВЫБОР · 1 БАЛЛ

2. Типы линий

Выберите вариант, где тип линии указан неверно в контексте чертежных стандартов.

  1. Сплошная толстая основная
  2. Штрихпунктирная тонкая
  3. Волнистая жирная
  4. Сплошная тонкая

№3 · АЛГОРИТМ

4 ЭЛЕМЕНТА · 1 БАЛЛ

3. Подготовка к работе

Расположите действия по подготовке чертежного листа в правильном логическом порядке.

  1. Закрепление листа на доске
  2. Проведение рамки чертежа
  3. Заполнение граф основной надписи
  4. Разметка основной надписи

№4 · МАСШТАБ

1 ВЫБОР · 2 БАЛЛА

4. Работа с масштабом

Деталь имеет длину мм. Выберите верное утверждение о том, как эта длина будет отображена на чертеже в разных масштабах.

  • В масштабе 1:2 на чертеже будет отрезок 60 мм, а в размерном числе напишут 120.
  • В масштабе 2:1 на чертеже будет отрезок 60 мм, а в размерном числе напишут 240.
  • В масштабе 1:2 на чертеже будет отрезок 120 мм, а в размерном числе напишут 60.
  • Масштаб влияет только на размер изображения, размерные числа всегда делятся на 2.

№5 · ПРОПУСКИ

3 ЗАПОЛНЕНИЯ · 2 БАЛЛА

5. Правила нанесения размеров

Дополните предложения, используя знания о правилах оформления чертежа по ГОСТ.

  1. Размерные числа ставят над размерной линией
  2. Выносные линии должны выходить за концы стрелок на 1-5 мм
  3. Размерные линии проводят внутри контура детали всегда
  4. Расстояние между параллельными размерными линиями должно быть не менее 7 мм

№6 · СХЕМА

4 ПАРЫ · 2 БАЛЛА

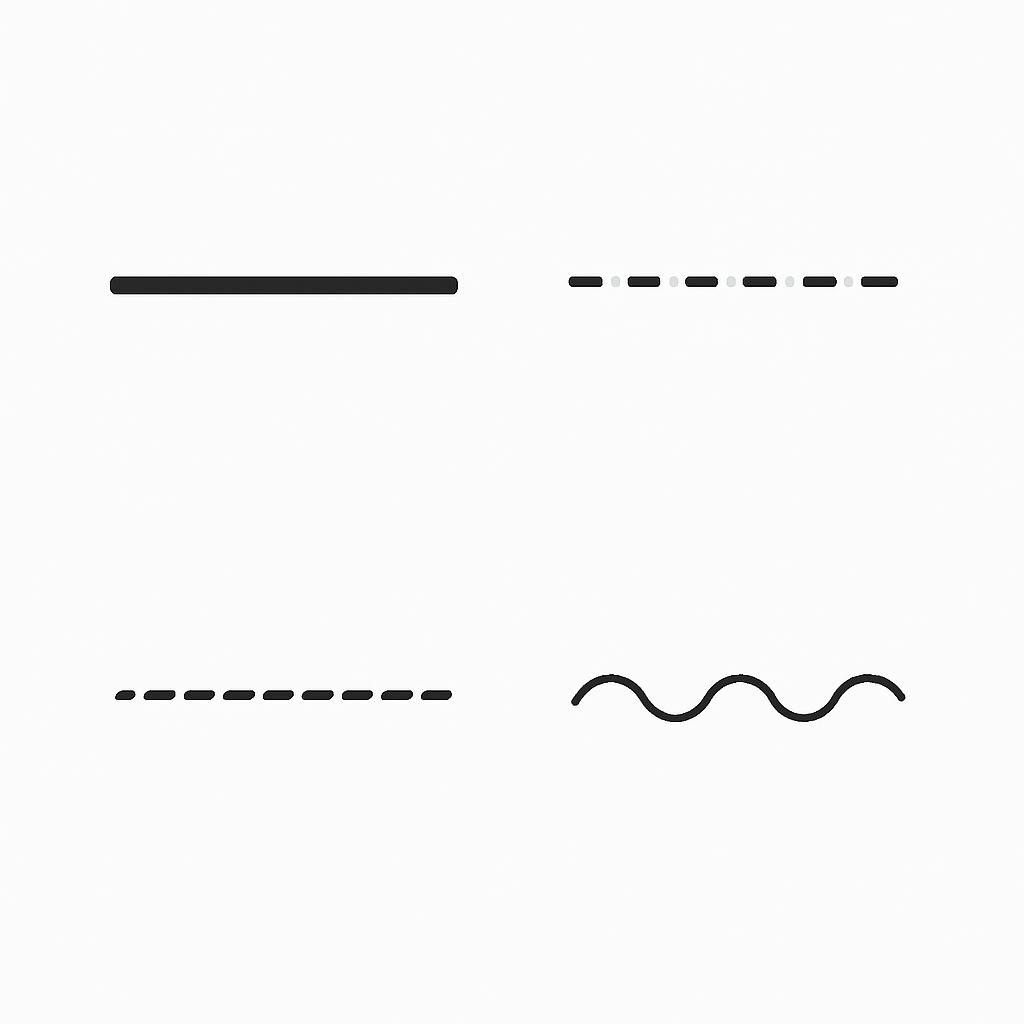

6. Соответствие линий

Соотнесите назначение линии с её начертанием на чертеже детали.

АБВГ

+5 заданий в этом листе

Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.

№7 · АНАЛИЗ

2 ВОПРОСА · 2 БАЛЛА

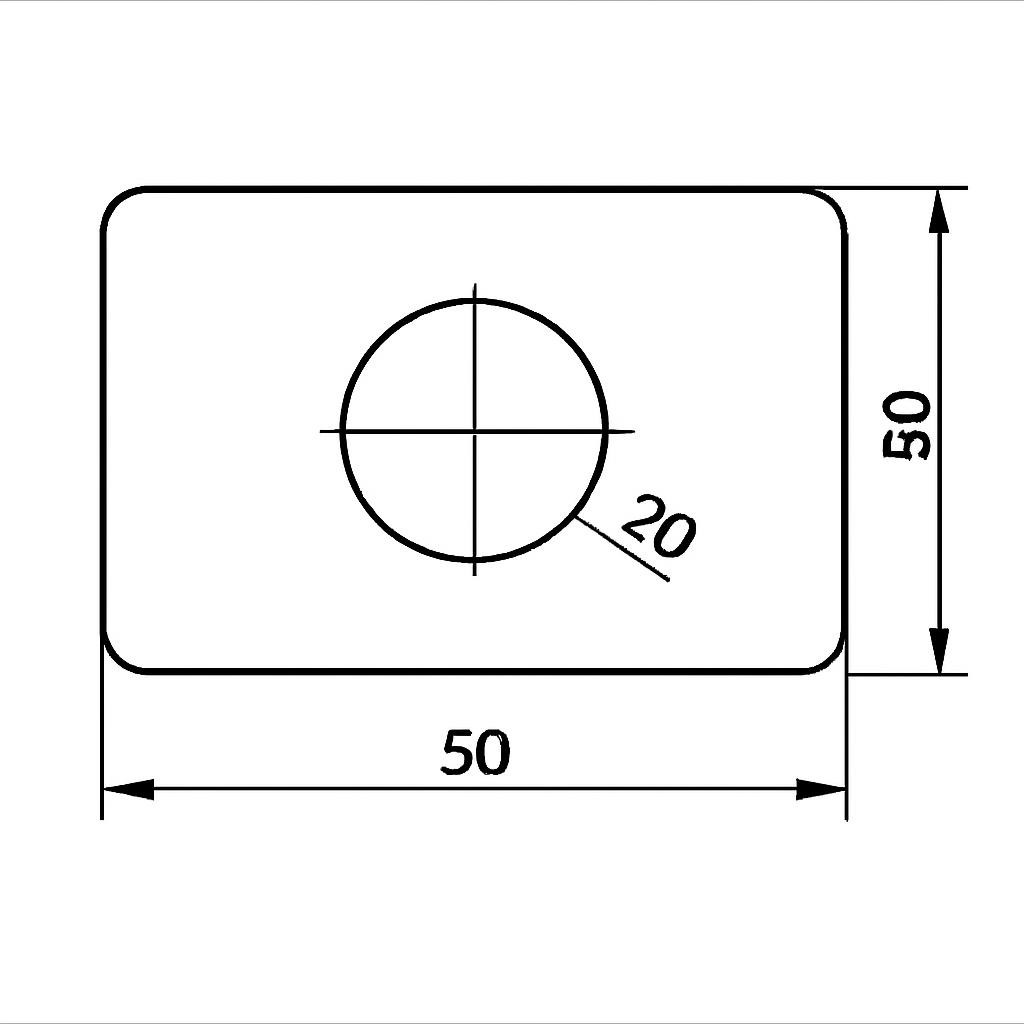

7. Чтение чертежа

Рассмотрите чертеж плоской детали и ответьте на вопросы.

  1. Каково расстояние от края детали до центра отверстия по длине, если оно расположено строго симметрично?
  2. Какой тип линии использован для обозначения центровых осей отверстия?

№8 · КРОССВОРД

12 СЛОВ · 3 БАЛЛА

8. Терминология черчения

Решите кроссворд, вспомнив основные понятия и инструменты графики.

По горизонтали

  1. Государственный стандарт оформления
  2. Стандартный размер листа бумаги
  3. Плавный переход одной линии в другую
  4. Расстояние от центра до дуги
  5. Способ наглядного изображения предмета
  6. Инструмент для проведения окружностей
  7. Линия, ограничивающая поле чертежа

По вертикали

  1. Наклонные линии для обозначения сечений
  2. Отношение размеров изображения к реальным
  3. Чертеж от руки с соблюдением пропорций
  4. Отрезок, соединяющий две точки окружности через центр
  5. Набор букв и цифр для надписей

№9 · ГРАФИКА

1 ЗАДАНИЕ · 3 БАЛЛА

9. Геометрические построения

На чертеже изображен прямой угол . Требуется разделить его на три равные части с помощью циркуля и линейки.

  • Нужно провести дугу произвольного радиуса из вершины B, затем из точек пересечения с осями провести дуги тем же радиусом.
  • Нужно измерить угол транспортиром и отложить по 30 градусов.
  • Разделить прямой угол на три части без транспортира невозможно.
  • Нужно построить биссектрису, а затем разделить один из полученных углов пополам.

№10 · ЛОГИКА

1 ВЫБОР · 3 БАЛЛА

10. Лишний элемент в проекциях

При выполнении чертежа детали в трех видах (спереди, сверху, слева) была допущена ошибка. Найдите лишний элемент, который не может существовать при правильном проецировании.

  1. Линия связи между видом спереди и видом сверху
  2. Разные значения высоты детали на виде спереди и виде слева
  3. Совпадение длины детали на виде спереди и виде сверху
  4. Штриховая линия для обозначения невидимого паза
