Разберём правила оформления чертежа и потренируемся выполнять плоскую деталь по размерам. Точность линий и размеров важна при изготовлении любого изделия.
№1 · ПРАКТИЧЕСКОЕ ПОСТРОЕНИЕ
Выполните на листе чертёж плоской детали по описанию: прямоугольная пластина длиной 80 мм и шириной 50 мм. В центре пластины расположено круглое отверстие диаметром 20 мм. Постройте контур детали, осевые линии отверстия и нанесите все необходимые размеры. Соблюдайте правила выбора линий и размещения размерных чисел.
№2 · КОНТУР ДЕТАЛИ
Построй чертёж плоской детали по описанию. Основа детали — прямоугольник длиной 80 мм и шириной 40 мм. На его горизонтальной оси размести два круглых отверстия диаметром 10 мм. Центры отверстий находятся на расстоянии 15 мм от коротких сторон и на одинаковом расстоянии от длинных сторон. Оформи чертёж по правилам: используй линии видимого контура, осевые линии и размерные линии со стрелками.
№3 · ВЫРЕЗ И РАЗМЕРЫ
Построй чертёж плоской детали. Начерти прямоугольную пластину длиной 90 мм и шириной 50 мм. В середине одной длинной стороны выполни прямоугольный вырез шириной 20 мм и глубиной 15 мм. Нанеси размеры детали и выреза, соблюдая правила размещения размерных и выносных линий.
№4 · СТУПЕНЧАТЫЙ КОНТУР
Построй чертёж плоской детали со ступенчатым контуром. Общие размеры детали: длина 80 мм, высота 60 мм. От нижнего левого угла проведи вертикальный участок высотой 20 мм и горизонтальный участок длиной 30 мм; затем продолжай контур до правого верхнего угла. Ступень должна иметь высоту 20 мм и длину 25 мм. Нанеси необходимые размеры так, чтобы форму детали можно было изготовить по чертежу.
№5 · ОКРУГЛЫЕ ЭЛЕМЕНТЫ
Построй чертёж плоской детали по описанию. Начерти прямоугольную пластину длиной 80 мм и шириной 50 мм. На середине одной длинной стороны выполни полукруглый вырез радиусом 12 мм. На оси симметрии детали размести два одинаковых круглых отверстия диаметром 8 мм: центры отверстий должны находиться на расстоянии 18 мм от коротких сторон. Проведи осевые линии выреза и отверстий. Нанеси все размеры, необходимые для изготовления детали, включая размеры положения отверстий.
№1 · ПРАВИЛА
Выберите верное утверждение о чертеже детали.
№2 · ИНСТРУМЕНТЫ
Какой инструмент используют для проведения прямых линий и измерения отрезков на чертеже?
№3 · ЛИНИИ
Определите, какие утверждения верны с точки зрения правил выполнения чертежа.
№4 · ПОСЛЕДОВАТЕЛЬНОСТЬ
Расположите действия в правильном порядке выполнения чертежа плоской детали.
№5 · РАЗМЕРЫ
Заполните пропуски в правилах нанесения размеров.
Размер на чертеже состоит из размерной линии, выносных линий и . Размерное число показывает детали. Размерные линии заканчиваются . Единицы измерения длины на чертеже обычно не пишут рядом с каждым числом, потому что размеры указывают в .
№6 · СООТВЕТСТВИЕ
Соедините название линии с её назначением. Каждый вариант справа используется один раз.
№7 · ТАБЛИЦА
Заполните таблицу проверки чертежа. В каждой строке впишите, что нужно проверить.
| Что проверяем | Что должно быть |
|---|---|
| Форма детали | |
| Линии | |
| Размеры | |
| Аккуратность |
№8 · ОШИБКА
Найдите лишний вариант: только один способ оформления нарушает правила построения чертежа.
+13 заданий в этом листе
Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.
№9 · СИТУАЦИЯ
Длина детали в натуре равна 120 мм, а ширина — 60 мм. На листе свободное место имеет длину 60 мм и ширину 30 мм. Какой масштаб уменьшения нужно выбрать, чтобы деталь поместилась на листе? Запишите масштаб и размеры изображения детали.
№10 · ПРАКТИКА
Составьте краткий план выполнения чертежа плоской детали размером 80 × 40 мм с прямоугольным вырезом 20 × 10 мм по центру длинной стороны. Укажите не менее пяти последовательных действий: выбор места и масштаба, построение осей или вспомогательных линий, построение контура, оформление выреза, нанесение размеров и проверка.
Объём: 45–80 слов
№1 · ТЕРМИНЫ
Как называется графический документ, на котором изображают изделие и указывают данные, необходимые для его изготовления?
№2 · ПРАВИЛА
Определи, какие утверждения верны с точки зрения правил построения чертежей. Отметь истину или ложь.
№3 · ИНСТРУМЕНТЫ
Соедини каждый чертёжный инструмент с его основным назначением.
№4 · ЛИНИИ
Найди лишнюю запись. Три варианта называют виды линий, применяемых при выполнении чертежа, а один вариант не является видом чертёжной линии.
№5 · ТЕРМИНЫ
Разгадай кроссворд по определениям, связанным с построением чертежей.
По горизонтали
По вертикали

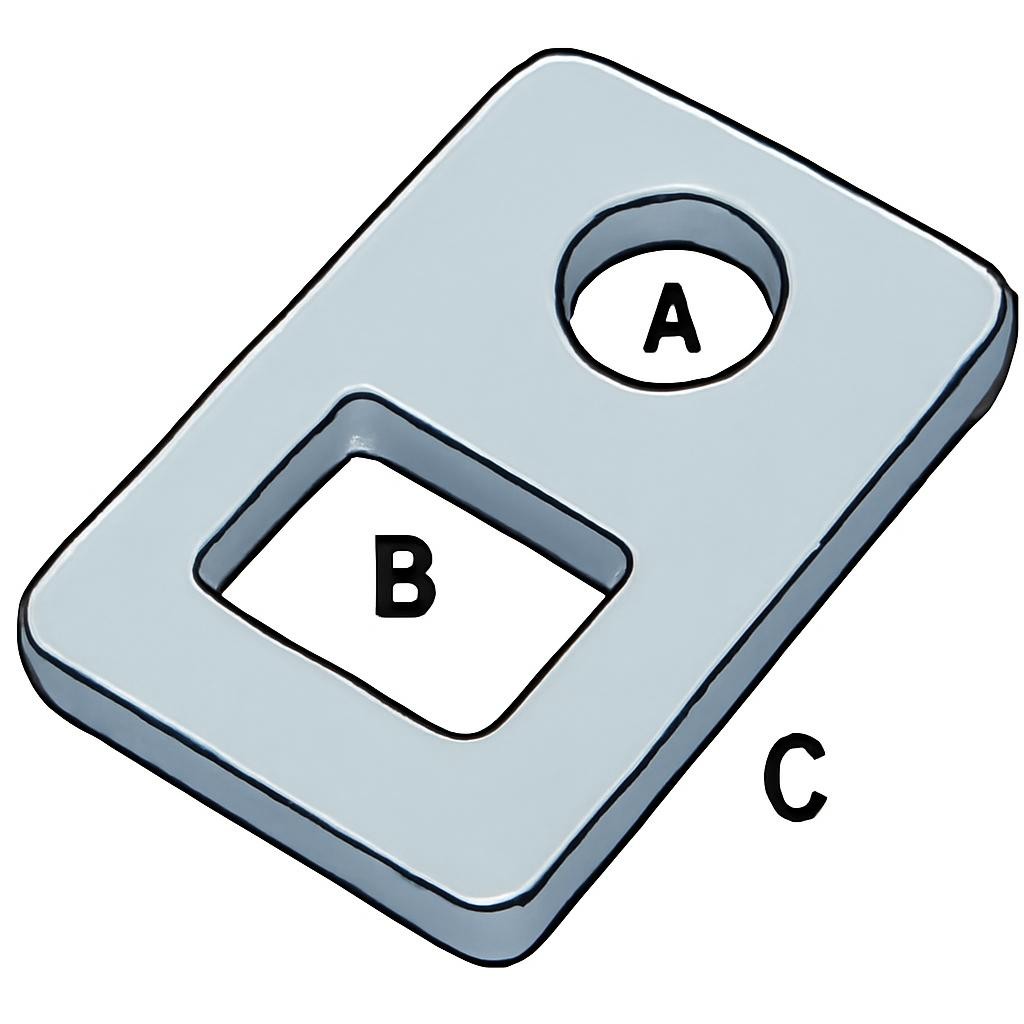

№6 · ЧТЕНИЕ ЧЕРТЕЖА
Рассмотри цветную иллюстрацию плоской детали и ответь на вопросы. На изображении буквой A обозначено круглое отверстие, буквой B — прямоугольный вырез, буквой C — внешний контур детали.
№7 · ДЕТАЛИ
Рассмотри четыре изображения и выбери лишнее. Три предмета используют при выполнении чертежа, один предмет к черчению не относится.
АБВГ№8 · ИНСТРУМЕНТЫ
Соедини каждое слово с соответствующим изображением на общей картинке. Изображения обозначены буквами А, Б, В и Г.
АБВГ№9 · ПРАВИЛА
Заполни пропуски в кратком описании правил построения чертежа.
Чертёж выполняют на листе определённого . Основные линии проводят с помощью и . Числовые данные о размерах детали называют .
№10 · МАСШТАБ
Что показывает масштаб чертежа?
