Разберёмся, как оформляют чертежи: точная рамка, масштаб и размеры помогают передать форму детали без лишних слов.
№1 · ИСТИНА / ЛОЖЬ
Определи, какие утверждения верны с точки зрения правил оформления чертежа.
№2 · ПОСЛЕДОВАТЕЛЬНОСТЬ
Расставь действия в правильном порядке оформления чертежного листа.
№3 · РАСПРЕДЕЛЕНИЕ
Распредели названия линий по их назначению.
Слова для распределения: невидимый контур детали, контур отверстия, видимый контур детали, скрытая часть изделия
Основная линия
Штриховая линия
№4 · ПРОПУСКИ
Заполни пропуски в правилах чтения чертежа.
Масштаб 1 : означает, что изображение уменьшено в раз. Размерные числа указывают действительные предмета. Размерную линию ограничивают стрелками или .
№5 · СОЕДИНЕНИЕ
Соедини каждый элемент чертежа с его назначением.
№6 · ВОПРОСЫ ПО КАРТИНКЕ
Рассмотри контурный рисунок и ответь на вопросы по его расположению и элементам.
№7 · НАЙДИ ЛИШНЕЕ
Найди лишний вариант. Три записи описывают элементы, которые используют при нанесении размеров, а одна относится к другому элементу чертежа.
№8 · НАЙДИ ЛИШНЮЮ КАРТИНКУ

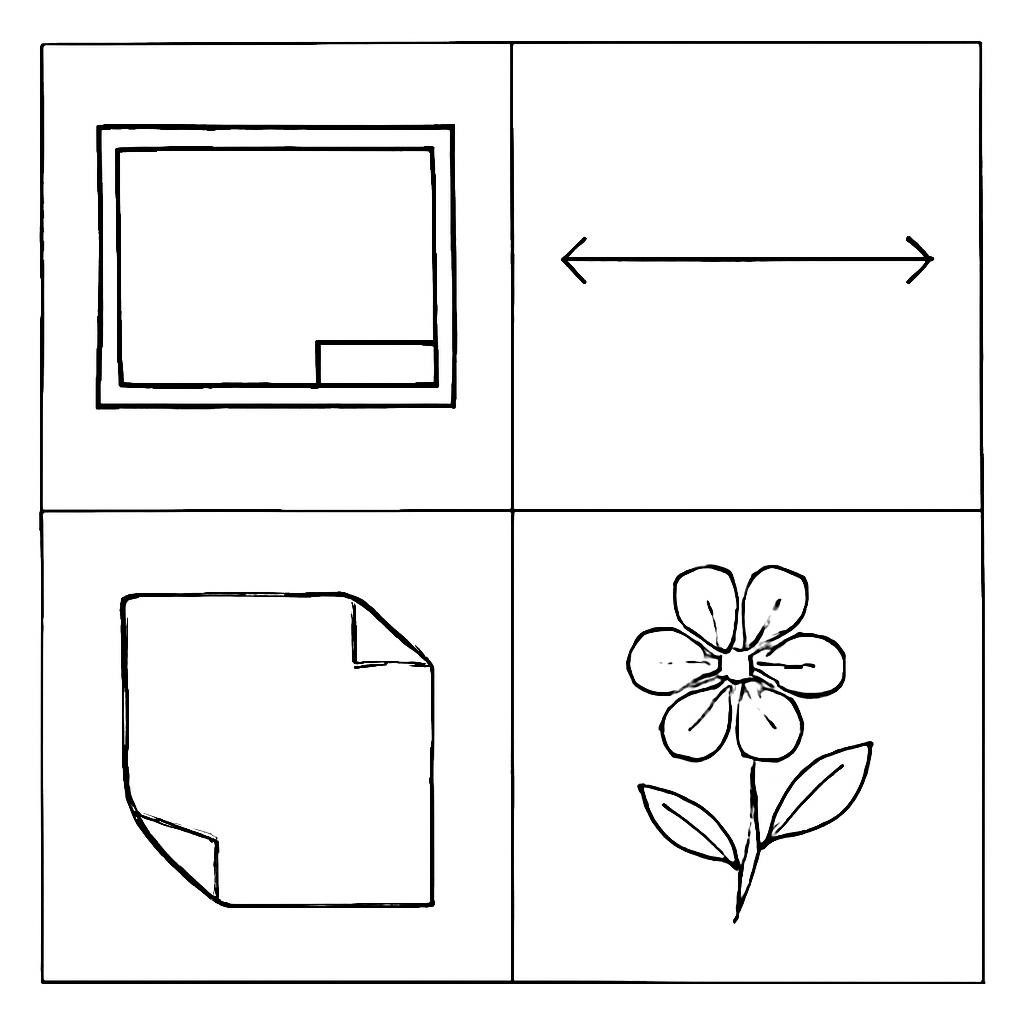

Выбери лишнее изображение. Три объекта относятся к оформлению технического чертежа, а один — к свободному рисунку.
АБВГ№9 · МНОЖЕСТВЕННЫЙ ВЫБОР
Рассмотри чертёж детали. На нём указан масштаб 1: 2. Какой будет действительная длина отрезка, если на чертеже он имеет длину 3 см? Выбери один ответ.

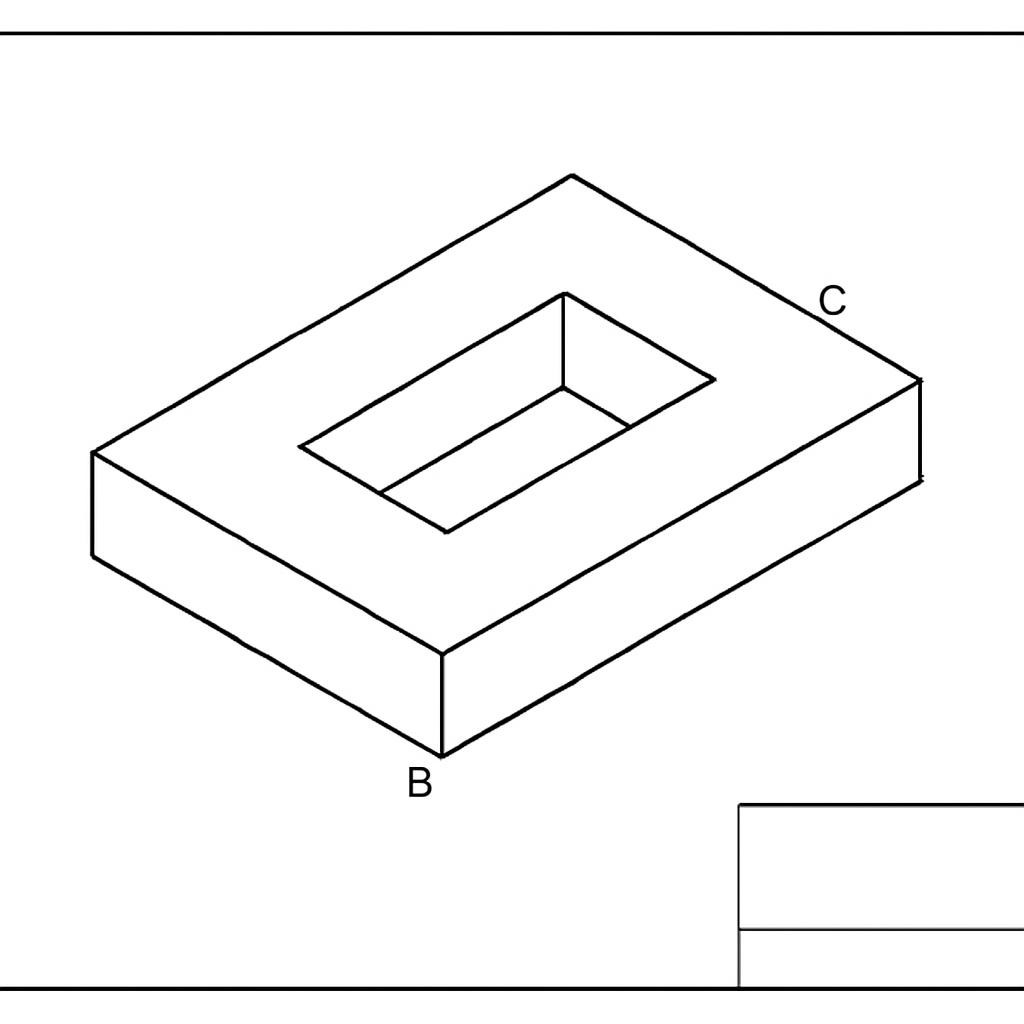

Чертёж детали
№10 · ИСТИНА / ЛОЖЬ
Определи истинность утверждений, применяя правила построения чертежей: рамки, основной надписи, масштабов, видов и нанесения размеров.
№1 · ОСНОВЫ
Как называется чертежный инструмент в виде угольника, соединенного с длинной планкой, предназначенный для проведения параллельных линий?
+10 заданий в этом листе
Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.
№2 · ЧЕРТЕЖ
Начертите отрезок, который на чертеже в масштабе будет соответствовать реальной длине детали мм. Укажите только длину отрезка, который вы начертите.
Постройте: Заготовка для нанесения размера
№3 · ПРОПУСКИ
Заполните пропуски в предложении о назначении линий чертежа.
Для изображения видимого контура детали используется сплошная линия, а для осей симметрии — линия.
№4 · РАЗМЕРЫ
В каких единицах измерения указываются линейные размеры на машиностроительных чертежах без специального обозначения?
№5 · ЧЕРТЕЖ
Рассмотрите чертеж плоской детали. Вычислите габаритную высоту детали (максимальное расстояние от нижней до верхней точки), если радиус скругления , а расстояние от центра окружности до нижнего края . Ответ дайте числом.
Чертеж детали с вырезом
№6 · ПРОПУСКИ
Заполните данные о стандартных отступах рамки чертежа от краев листа формата А4.
Слева для подшивки чертежа оставляют поле шириной мм, а сверху, снизу и справа — по мм.
№7 · МАСШТАБ
Деталь имеет длину мм. Какой стандартный масштаб уменьшения следует выбрать, чтобы изображение детали полностью поместилось на листе А4 (ширина рабочей области около мм)?
№8 · ЧЕРТЕЖ
Начертите развертку куба со стороной мм. Укажите, сколько всего квадратов (граней) должно быть на чертеже развертки.
Постройте: Сетка для построения
№9 · ПРОПУСКИ
Заполните пропуски, соблюдая правила ГОСТ по расположению размерных линий.
Размерное число всегда ставится размерной линии. Выносные линии должны выходить за концы стрелок размерной линии на мм.
№10 · АНАЛИЗ
На чертеже, выполненном в масштабе , диаметр отверстия измерен линейкой и составляет мм. Какое число должно быть написано в качестве размера на этом чертеже?
