№1 · ЛИШНЯЯ КАРТИНКА
1. Инструменты и материалы для черчения
Найди изображение предмета, который не относится к черчению.
АБВГТипы заданий
Найди лишнюю картинкуИстина / ЛожьСоединениеКроссвордПоследовательность
Основные элементы графических изображений и построение чертежа
Ф.И.
Класс
Разберёмся, как читать чертежи и понимать язык линий, размеров и масштаба. Проверь себя в разных форматах заданий.
АБВГ№2 · ПРАВИЛА ЧЕРТЕЖА
2. Проверяем правила оформления
Определи истинность каждого утверждения по правилам оформления чертежа.
- Рамка ограничивает рабочее поле чертежа.
- Основная надпись размещается в левом верхнем углу листа.
- Масштаб показывает, во сколько раз изображение отличается от действительного размера.
- Размерную линию проводят без выносных линий.
- Штриховая линия может показывать невидимый контур детали.
№3 · СОПОСТАВЛЕНИЕ
3. Назначение элементов чертежа
Соедини элемент оформления чертежа с его назначением.
№4 · КРОССВОРД
4. Термины черчения
Разгадай кроссворд по определениям и впиши термины, связанные с черчением.
По горизонтали
- Изображение предмета с размерами и правилами оформления
- Соотношение размеров изображения и предмета
- Специалист по созданию карт
- Изделие, изготовленное без сборочных операций
- Изображение видимой части предмета с определённой стороны
По вертикали
- Граница рабочего поля листа
- Числовое значение длины элемента детали
- Установленный способ написания букв на чертеже
- Специалист, выполняющий чертежи
- Основной графический элемент чертежа
№5 · ПОРЯДОК РАБОТЫ
5. Подготовка чертежа детали
Расположи действия в правильной последовательности выполнения чертежа плоской детали.
- Выбрать формат и начертить рамку
- Выполнить основную надпись
- Проверить правильность линий и размеров
- Нанести размеры
- Провести осевые и контурные линии
- Определить вид детали и её габариты
№6 · ЛИШНЯЯ КАРТИНКА
6. Виды линий на чертеже
Найди изображение линии, которая не используется как условная линия технического чертежа.
АБВГ+5 заданий в этом листе
Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.
№7 · ЧТЕНИЕ ЧЕРТЕЖА
7. Распознаём данные на чертеже

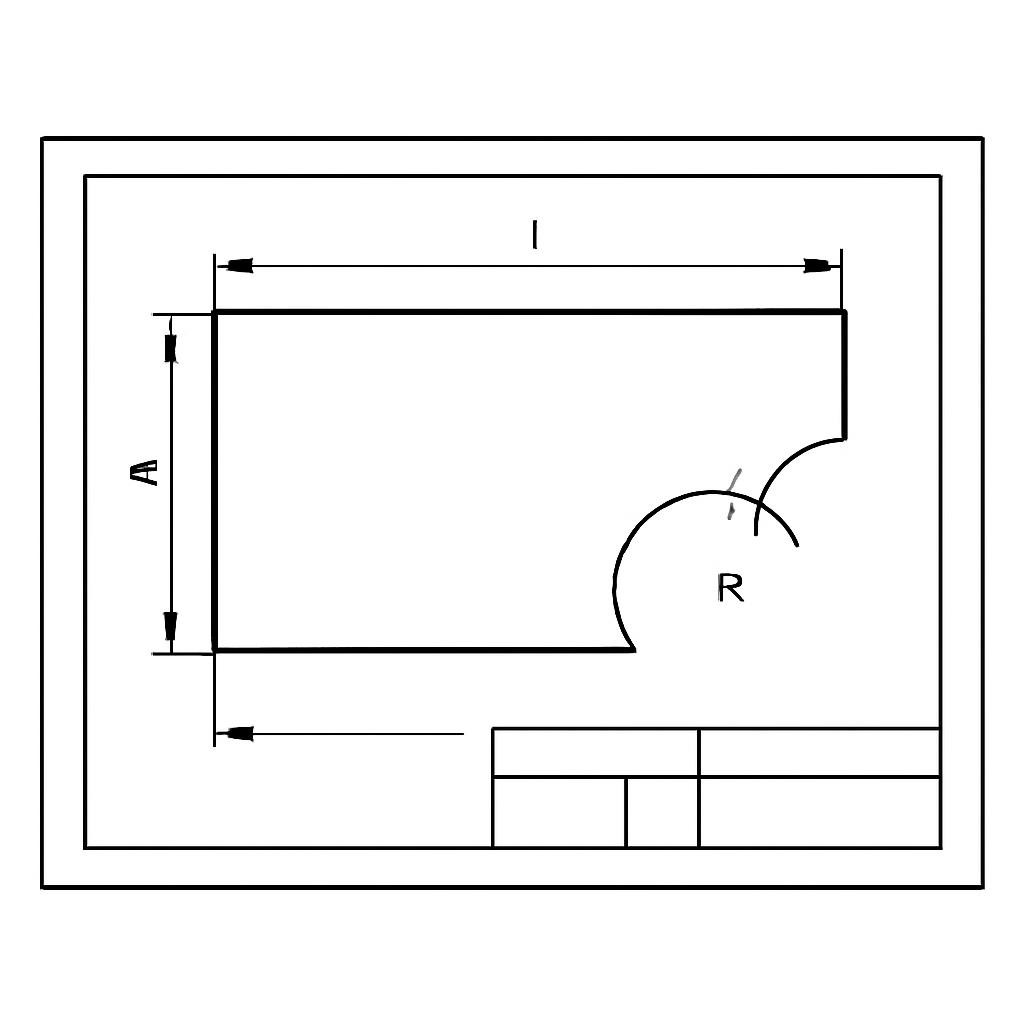

Рассмотри чертёж плоской детали и определи истинность утверждений о его элементах.
- На чертеже есть замкнутый контур плоской детали.
- Основная надпись расположена в нижней части листа справа.
- Штриховые линии показывают внешний видимый контур детали.
- Размерные линии имеют стрелки на концах.
- Масштаб можно определить только по названию детали.
№8 · ПРОФЕССИИ
8. Профессии, связанные с черчением
Соедини профессию с основной рабочей задачей.
№9 · КРОССВОРД
9. Чтение и построение детали
Разгадай кроссворд по определениям о плоских деталях, размерах и изображениях.
По горизонтали
- Поверхность, на которой строят изображение
- Единица измерения длины
- Инструмент для построения окружностей
- Линия, ограничивающая форму детали
- Инструмент для проведения прямых линий
По вертикали
- Нанесение линий и точек перед обработкой
- Изображение предмета на плоскости
- Линия симметрии или вращения детали
- Изображение изделия, выполненное без точного оформления
- Размер и обозначение листа для чертежа
№10 · ПОРЯДОК ЧТЕНИЯ
10. Как читать чертёж детали
Расположи действия в правильном порядке при чтении чертежа плоской детали.
- Определить назначение и форму детали
- Прочитать сведения в основной надписи
- Установить масштаб изображения
- Проверить видимые и невидимые элементы по типам линий
- Сопоставить размеры с элементами изображения
- Сформулировать, какие размеры и форма нужны для изготовления
