Основы графической грамоты

5 класс · простой

Ф.И.
Класс

Научимся понимать язык чертежей и создавать точные развёртки. Эти навыки помогут тебе конструировать аккуратные и красивые изделия своими руками.

№1 · ЛИНИИ ЧЕРТЕЖА

4 ПАРЫ · 2 БАЛЛА

1. Соответствие линий

Соотнеси название линии чертежа с её основным назначением.

№2 · ПРАВИЛА ОФОРМЛЕНИЯ

4 УТВЕРЖДЕНИЯ · 2 БАЛЛА

2. Верно или неверно?

Оцени правильность утверждений об оформлении чертежей и графических документов.

  1. Основная надпись чертежа всегда располагается в левом верхнем углу листа.
  2. Размеры на технических чертежах в России обычно указываются в миллиметрах.
  3. Масштаб 1:2 означает, что изображение в два раза меньше реального предмета.
  4. Рамку на чертеже можно рисовать карандашом любого цвета и толщины.

№3 · ЧТЕНИЕ ЧЕРТЕЖА

2 ВОПРОСА · 2 БАЛЛА

3. Анализ изображения

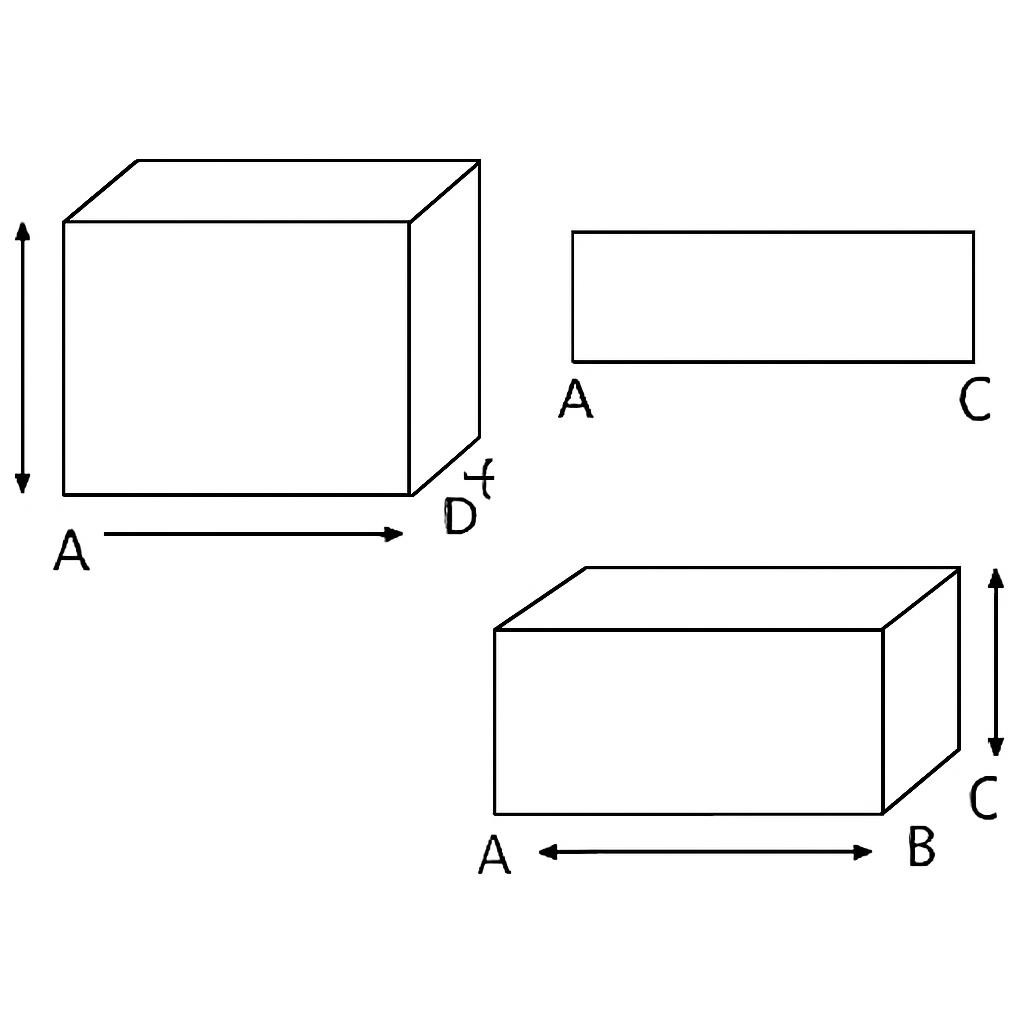

Рассмотри технический чертёж детали и ответь на вопросы.

  1. Как называется тип изображения, на котором показаны размеры и форма детали для её изготовления?
  2. Какая линия на данном изображении используется для указания границ детали?

№4 · ТЕРМИНОЛОГИЯ

2 ПРОПУСКА · 1 БАЛЛ

4. Понятие развёртки

Заполни пропуски в тексте, чтобы получилось верное определение.

Развёртка — это плоское изображение всех детали, совмещённых с одной плоскостью. Линии, по которым будет производиться сгибание материала, обозначаются линиями.

№5 · МАСШТАБЫ

4 ПАРЫ · 2 БАЛЛА

5. Работа с масштабом

Соедини обозначение масштаба с его значением для размера изображения.

№6 · РАЗВЁРТКА ФУТЛЯРА

4 УТВЕРЖДЕНИЯ · 2 БАЛЛА

6. Свойства развёртки

Выбери верные утверждения о правилах построения развёртки футляра.

  1. Для склеивания сторон футляра на развёртке необходимо предусмотреть припуски (клапаны).
  2. Количество граней на развёртке должно соответствовать количеству поверхностей готового изделия.
  3. Развёртку куба можно составить из пяти одинаковых квадратов.
  4. Контур развёртки, по которому её будут вырезать, рисуется штриховой линией.

+5 заданий в этом листе

Зарегистрируйтесь — и соберите свой рабочий лист по этой теме за минуту: заданий столько, сколько нужно.

№7 · ПРАКТИКА

2 ВОПРОСА · 2 БАЛЛА

7. Изучение развёртки

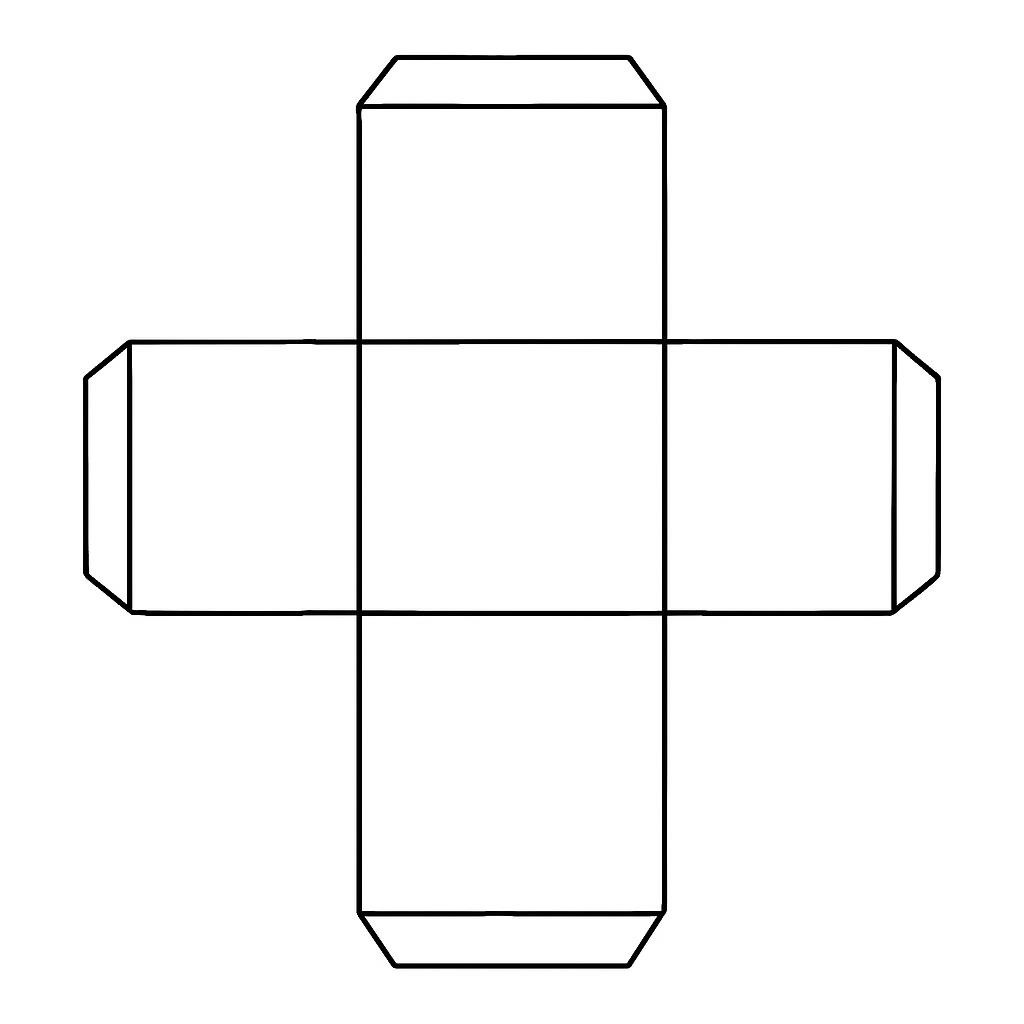

Рассмотри изображение развёртки и ответь на вопросы.

  1. Какую геометрическую форму примет изделие после сборки данной развёртки?
  2. Для чего нужны небольшие выступы (клапаны) по краям некоторых граней развёртки?

№8 · ВИДЫ ИЗОБРАЖЕНИЙ

2 ПРОПУСКА · 1 БАЛЛ

8. Эскиз и чертёж

Вставь пропущенные слова, чтобы различить виды графических изображений.

Изображение, выполненное от руки, на глаз, но с соблюдением пропорций предмета, называется . Если же изображение строится по правилам с помощью инструментов, это .

№9 · ИНСТРУМЕНТЫ

4 ПАРЫ · 2 БАЛЛА

9. Инструменты мастера

Соотнеси чертёжный инструмент с его назначением.

№10 · ТЕХНОЛОГИЯ СБОРКИ

4 УТВЕРЖДЕНИЯ · 2 БАЛЛА

10. Порядок работы

Определи правильность действий при изготовлении футляра из бумаги или картона.

  1. Линии сгиба на плотной бумаге стоит слегка продавить, чтобы сгиб был ровным.
  2. Сначала нужно склеить клапаны, а только потом вырезать развёртку из листа.
  3. Развёртку вырезают строго по внешнему сплошному контуру.
  4. Клей нужно наносить на внешнюю сторону футляра, чтобы он лучше держался.
