Компьютерная графика и чертёж в САПР

Слайд 1. Компьютерная графика и чертёж в САПР

Технология, 7 класс

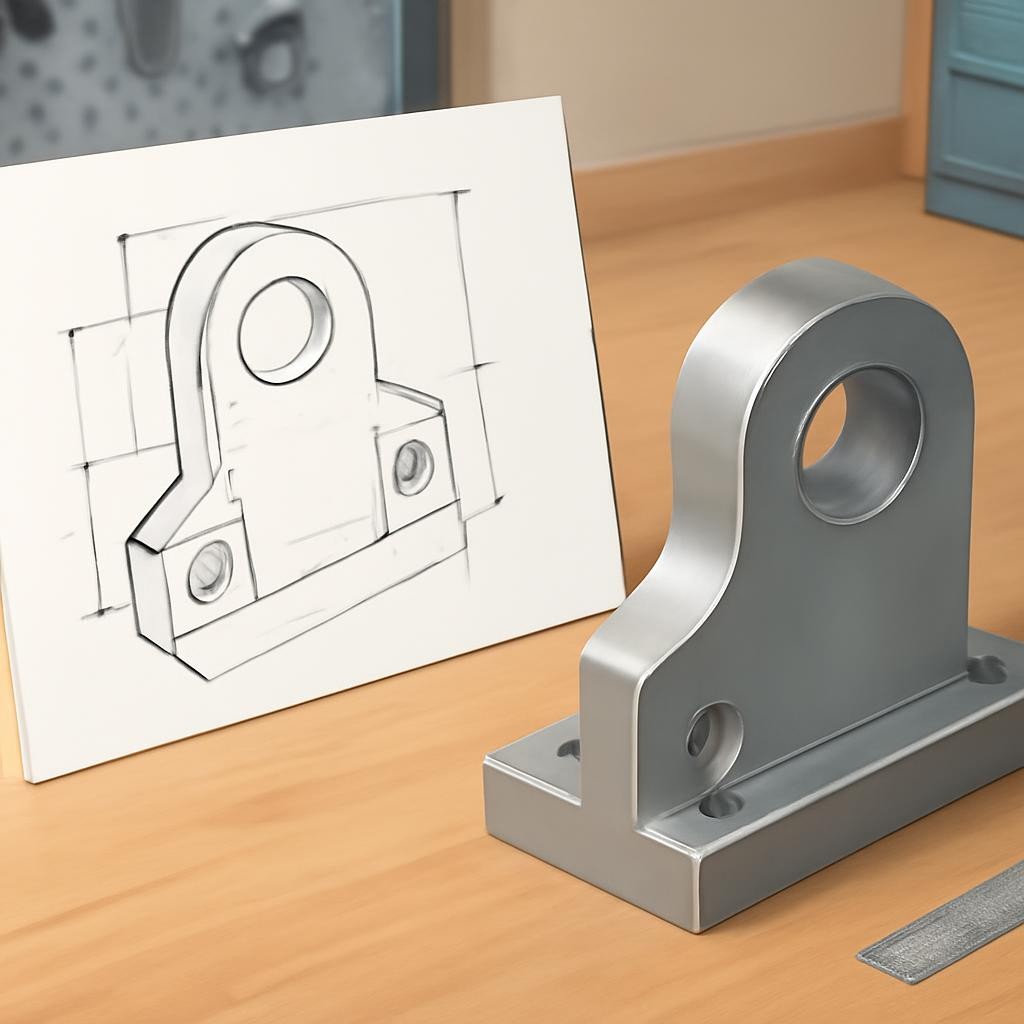

Слайд 2. Зачем нужны графические документы

Графическая документация помогает точно передать форму, размеры и устройство изделия. По чертежу можно изготовить деталь, проверить её и собрать из неё изделие.

Слайд 3. Ручной чертёж и компьютерный чертёж

Нужны инструменты: линейка, циркуль, карандаш и ластик.

Исправления занимают время.

Точность зависит от навыка.

Объекты легко редактировать.

Размеры и линии строятся точно.

Документ можно сохранить и передать.

Слайд 4. Что такое САПР

САПР — система автоматизированного проектирования.

Она используется для создания и редактирования чертежей.

В САПР можно задавать координаты, размеры и свойства линий.

Результат сохраняется в электронном виде.

Слайд 5. От замысла к чертежу

Слайд 6. Основные этапы работы

Определить форму, назначение и основные части изделия.

Создать геометрические элементы и задать их взаимное положение.

Добавить размеры, типы линий, надписи и проверить чертёж.

Слайд 7. Рабочая область чертёжного редактора

Обычно в окне редактора есть поле чертежа, панели инструментов, строка состояния и командная строка. Перед началом работы важно выбрать единицы измерения и подходящий масштаб отображения.

Слайд 8. Инструменты построения

Линия — для отрезков и контуров

Прямоугольник — для быстрого построения рамок и деталей

Окружность — для отверстий и круглых элементов

Дуга — для криволинейных участков

Многоугольник — для правильных фигур

Обрезка и копирование — для редактирования элементов

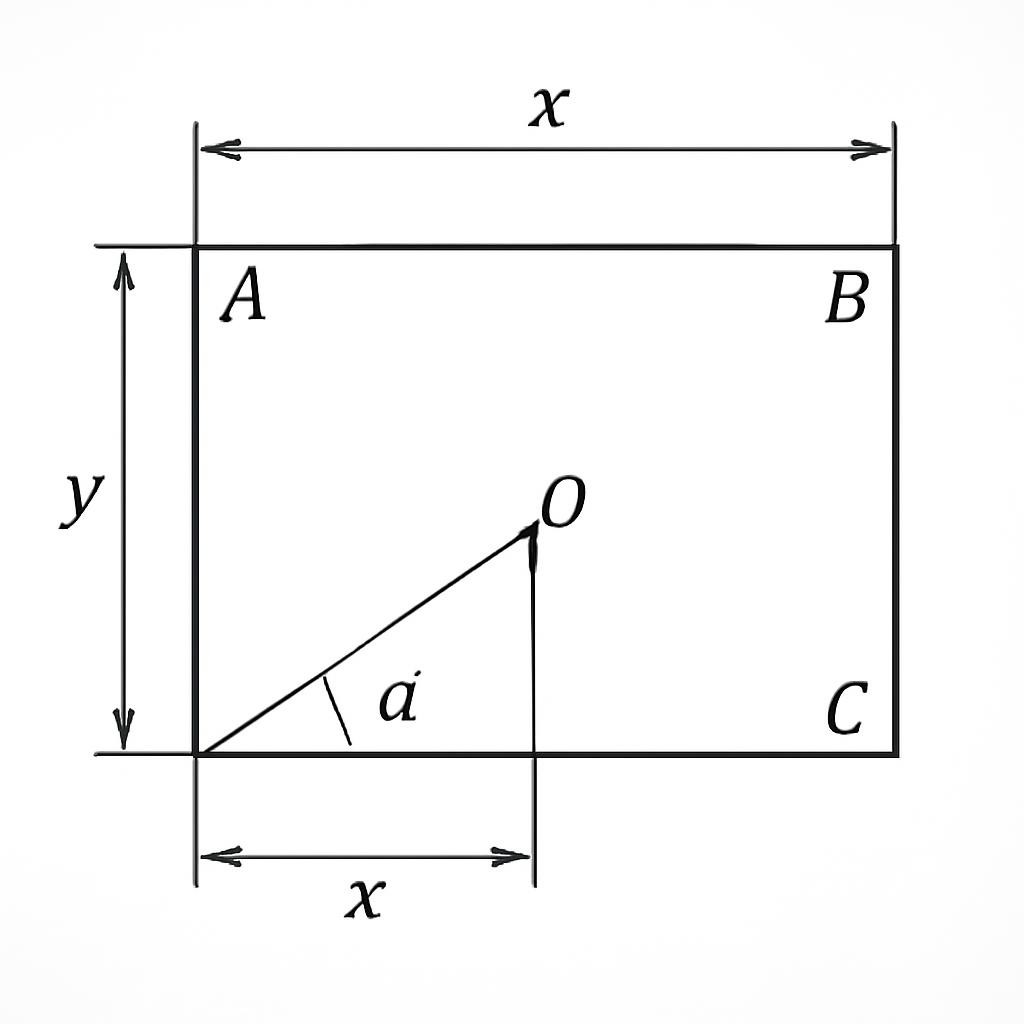

Слайд 9. Координаты и привязки

Координаты определяют положение точки на рабочем поле. Вводить их можно с клавиатуры или выбирать точку курсором.

Привязки помогают точно находить конец отрезка, центр окружности, середину или пересечение объектов. Они уменьшают количество ошибок.

Слайд 10. Создание чертежа в САПР

Слайд 11. Алгоритм создания чертежа

Сначала создают новый документ и настраивают рабочую область. Затем строят основные элементы, редактируют контур, наносят размеры и сохраняют результат.

Слайд 12. Настройка перед построением

Выберите формат рабочего поля.

Установите единицы измерения.

Настройте вид сетки и привязок.

Проверьте активный слой и тип линии.

Сохраните файл с понятным именем.

Слайд 13. Геометрические примитивы

Точка, отрезок, окружность, дуга.

Используются как основа любого контура.

Их легко редактировать отдельно.

Прямоугольник и многоугольник состоят из нескольких отрезков.

Они ускоряют построение повторяющихся форм.

Контур можно преобразовать в единый объект.

Слайд 14. Редактирование объектов

Изменить положение объекта без изменения формы.

Создать такой же объект в другом месте.

Изменить ориентацию относительно выбранной точки.

Удалить лишнюю часть линии или контура.

Слайд 15. Геометрический чертёж детали

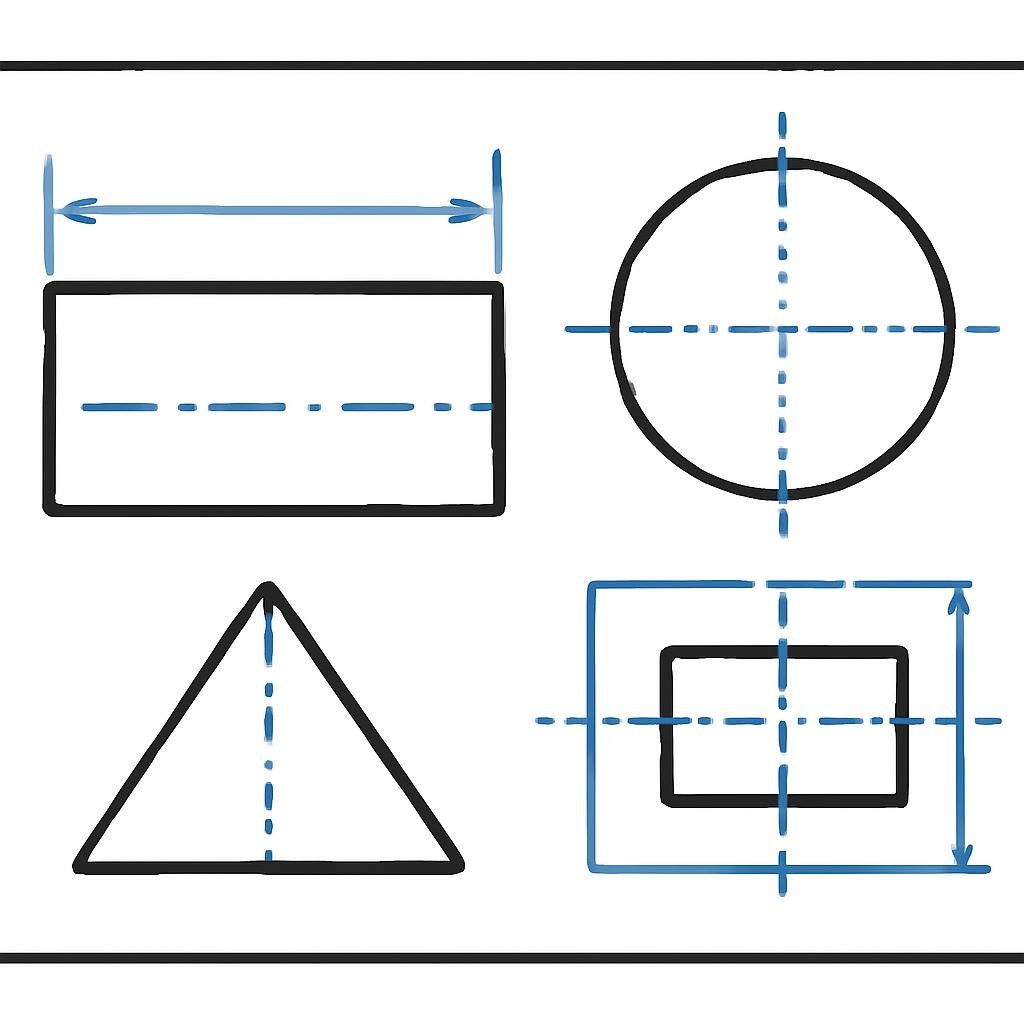

Слайд 16. Типы линий на чертеже

Сплошная толстая линия показывает видимый контур. Сплошная тонкая используется для размерных и выносных линий. Штриховая может обозначать невидимые элементы, а штрихпунктирная — осевые линии.

Слайд 17. Порядок оформления чертежа

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Построить внешний контур изделия.

Добавить отверстия, оси и внутренние элементы.

Нанести размеры и выносные линии.

Проверить читаемость и сохранить файл.

Слайд 18. Размеры и размерные линии

Размерная линия показывает измеряемый участок.

Выносные линии связывают размер с объектом.

Стрелки или засечки ограничивают размер.

Числовое значение записывают над размерной линией.

Размеры не должны пересекаться без необходимости.

Слайд 19. «Хороший чертёж должен быть точным, понятным и проверяемым»

— Главное правило технической графики

Слайд 20. Как проверить готовый чертёж

Все элементы соответствуют замыслу, контур замкнут там, где это требуется.

Размеры относятся к нужным элементам и не противоречат друг другу.

Линии различимы, лишние объекты удалены, файл сохранён.

Слайд 21. Построение прямоугольника

Выберите инструмент «Прямоугольник», укажите первую вершину, затем противоположную. После построения проверьте горизонтальность и вертикальность сторон, а также задайте нужные размеры.

Слайд 22. Сравнение способов построения

Слайд 23. Построение окружности

Способ «центр — радиус» подходит для большинства задач.

Центр выбирают с помощью привязки.

Радиус задают курсором или с клавиатуры.

После построения можно изменить положение и размер окружности.

Для отверстий удобно использовать осевые линии.

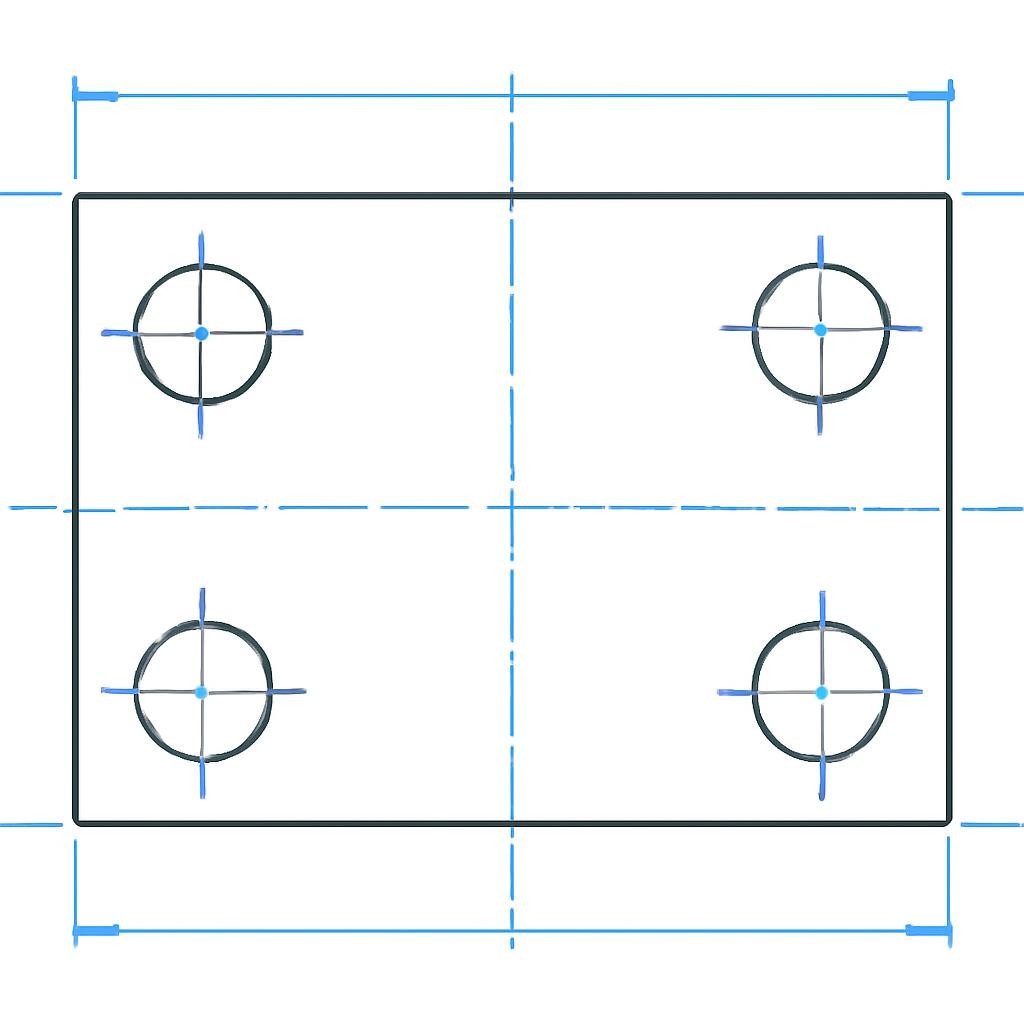

Слайд 24. Пример: чертёж пластины с отверстиями

Сначала создают внешний прямоугольный контур пластины. Затем проводят оси симметрии и строят окружности отверстий.

На последнем этапе добавляют размеры, проверяют равенство расстояний между отверстиями и удаляют вспомогательные линии, если они больше не нужны.

Слайд 25. Практическая работа и безопасность

Слайд 26. Практическое задание

Создайте в чертёжном редакторе контур пластины с двумя отверстиями. Используйте прямоугольник, окружности, осевые и размерные линии. Сохраните файл и подготовьте короткое объяснение порядка построения.

Слайд 27. Критерии качественной работы

Элементы построены с использованием привязок и заданных размеров.

Нет лишних линий, случайных объектов и незамкнутых контуров.

Размеры и типы линий легко различить.

Ученик может объяснить последовательность действий.

Слайд 28. Безопасная работа за компьютером

Соблюдайте правильную посадку и порядок на рабочем месте.

Делайте перерывы для отдыха глаз и аккуратно работайте с оборудованием.

Слайд 29. Итоги урока

САПР помогает создавать и редактировать графическую документацию.

Чертёж строят из геометрических примитивов.

Привязки и координаты повышают точность.

Размеры и типы линий делают документ понятным.

Перед сохранением чертёж нужно проверить и оформить.

Слайд 30. Спасибо за внимание!
