Шрифты чертёжные

Слайд 1. Шрифты чертёжные: цифры и знаки

География, 8 класс • комбинированный урок

Слайд 2. Цели и план урока

Сегодня мы узнаем правила выполнения арабских и римских цифр, а также основных чертёжных знаков. Научимся выполнять надписи типа Б с наклоном около $75^{\circ }$ и работать аккуратно по алгоритму.

План: актуализация знаний → изучение нового материала → практическая работа → закрепление и рефлексия.

Слайд 3. Что такое чертёжный шрифт?

Графическая форма изображения букв, цифр и условных знаков, используемых на чертежах и технических документах.

Правила выполнения устанавливает ГОСТ 2.304-81 «Шрифты чертёжные». Стандарт помогает сделать надписи единообразными и читаемыми.

Слайд 4. Классификация и параметры шрифта

Без наклона или с наклоном около $75^{\circ }$.

Без наклона или с наклоном около $75^{\circ }$; чаще используется в учебной практике.

Номер шрифта соответствует высоте прописной буквы в миллиметрах.

Для типа Б толщина линии определяется правилом $d=h/10$.

Слайд 5. Вспомогательная сетка

Цифры и знаки вписывают во вспомогательную сетку. Она помогает выдерживать высоту, ширину, наклон и одинаковую толщину линий.

Для практической работы выберем высоту шрифта $h=10$ мм. Тогда для типа Б толщина линии $d=1$ мм, а ширина большинства цифр равна $5d$.

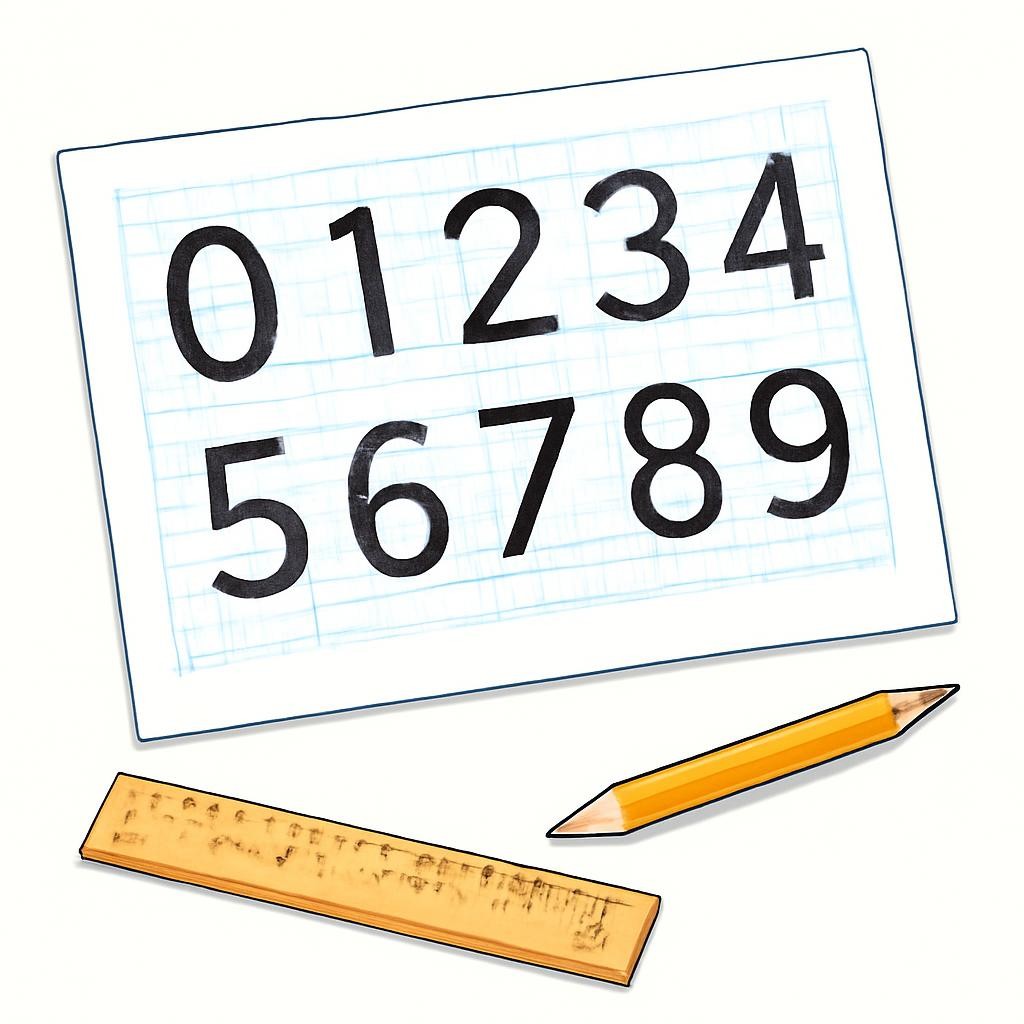

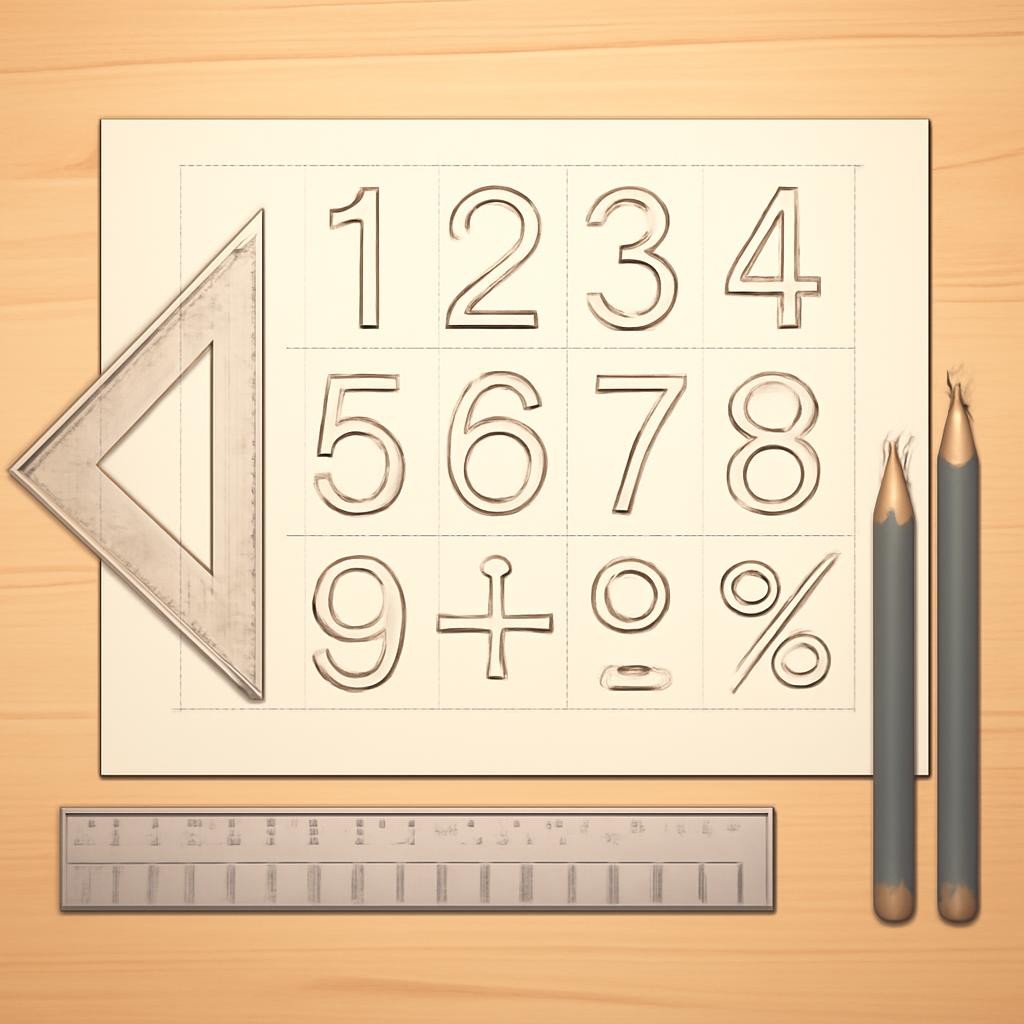

Слайд 6. Арабские цифры

• Большинство цифр имеют ширину $5d$.

• Цифра 1 — самая узкая: $3d$.

• Цифра 4 — самая широкая: $6d$.

• Высота каждой цифры равна выбранному размеру шрифта $h$.

• Начертание выполняют тонкими вспомогательными линиями, затем уточняют и обводят.

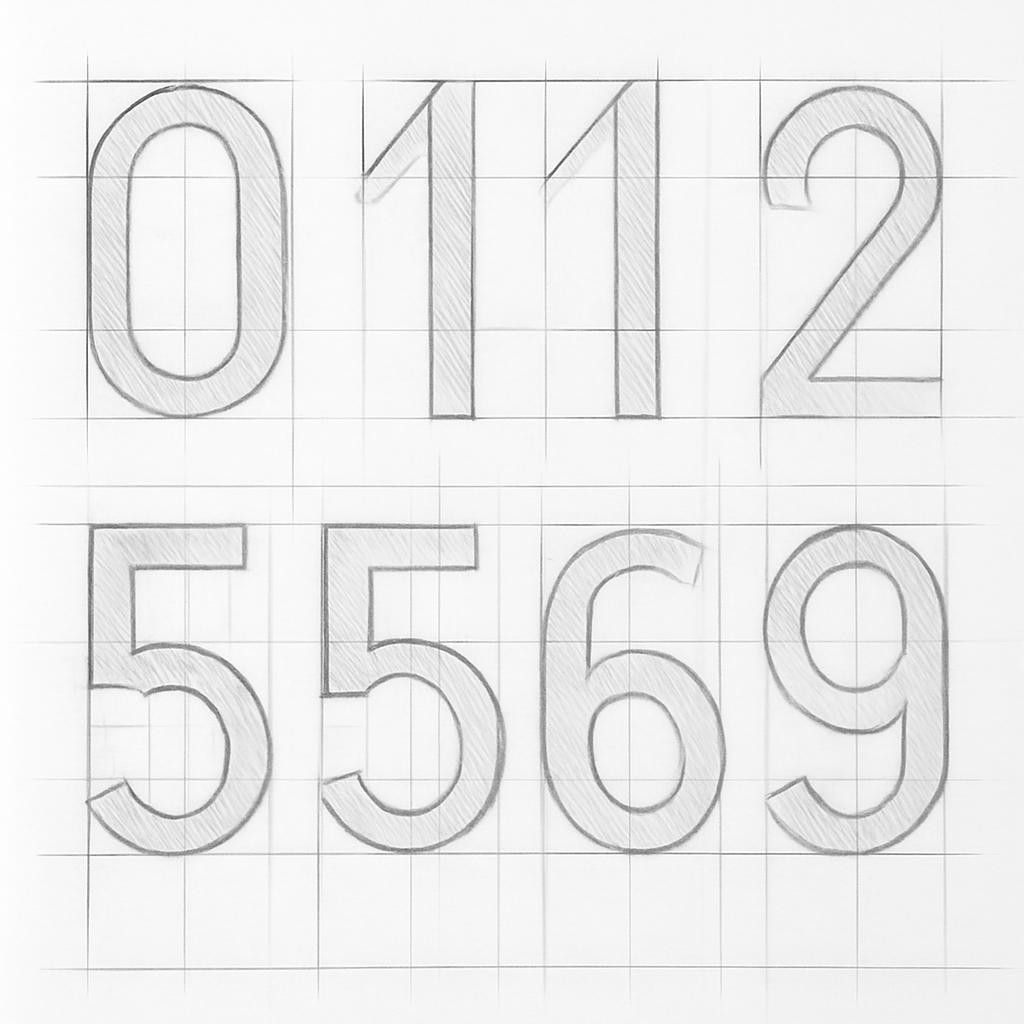

Слайд 7. Конструкция цифр: от простых элементов к числу

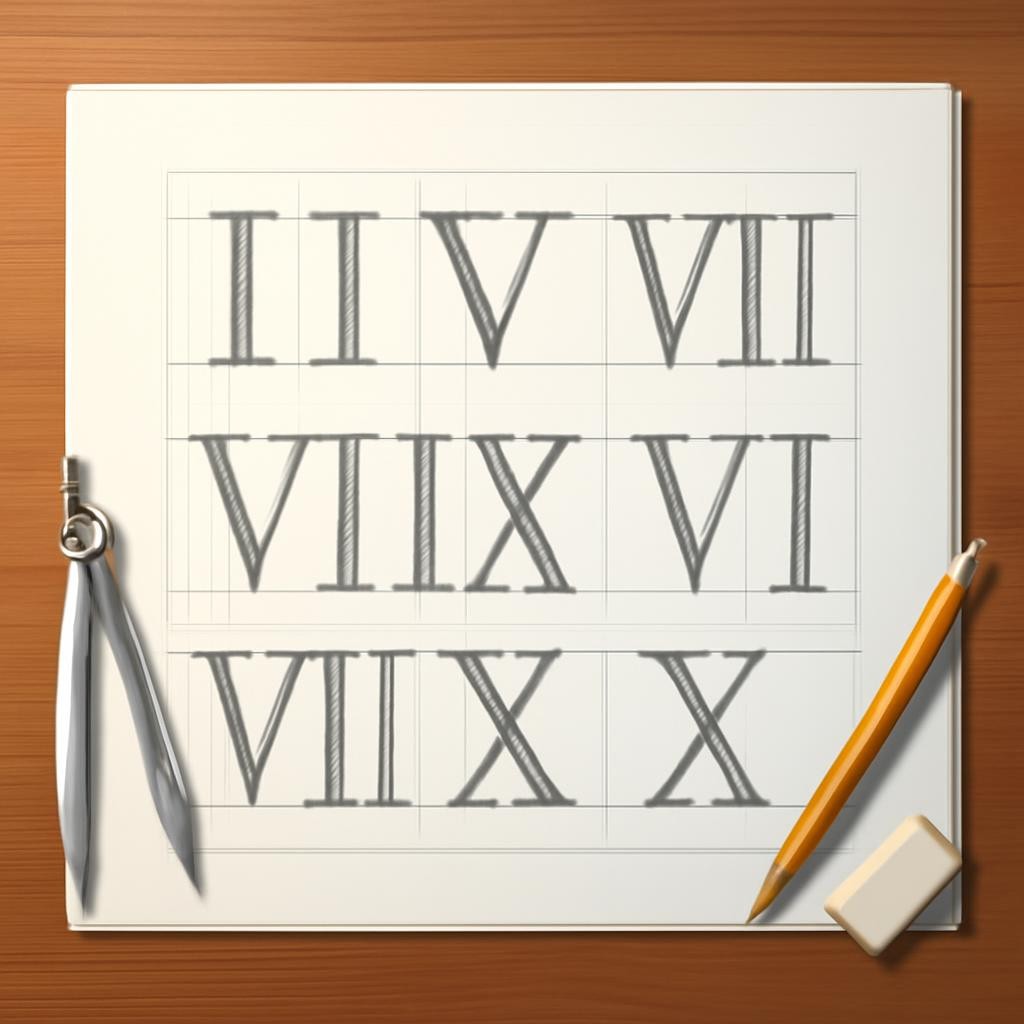

Слайд 8. Римские цифры

Римские цифры используют для обозначения сортов, групп, порядковых номеров и других классификаций. Основу составляют прямые элементы: I, V, X.

Цифры I, II, III, IV, V, VI, VII, VIII, IX, X выполняют единообразно. Обозначения L, C, D, M строят по правилам латинского алфавита.

Слайд 9. Основные знаки на чертежах

Знак $Ø$ перед размерным числом: $Ø20$.

Буква $R$ перед размерным числом: $R15$.

Знак $\square$ перед размерным числом: $\square 25$.

Знак $№$ используют для обозначения порядковых номеров позиций.

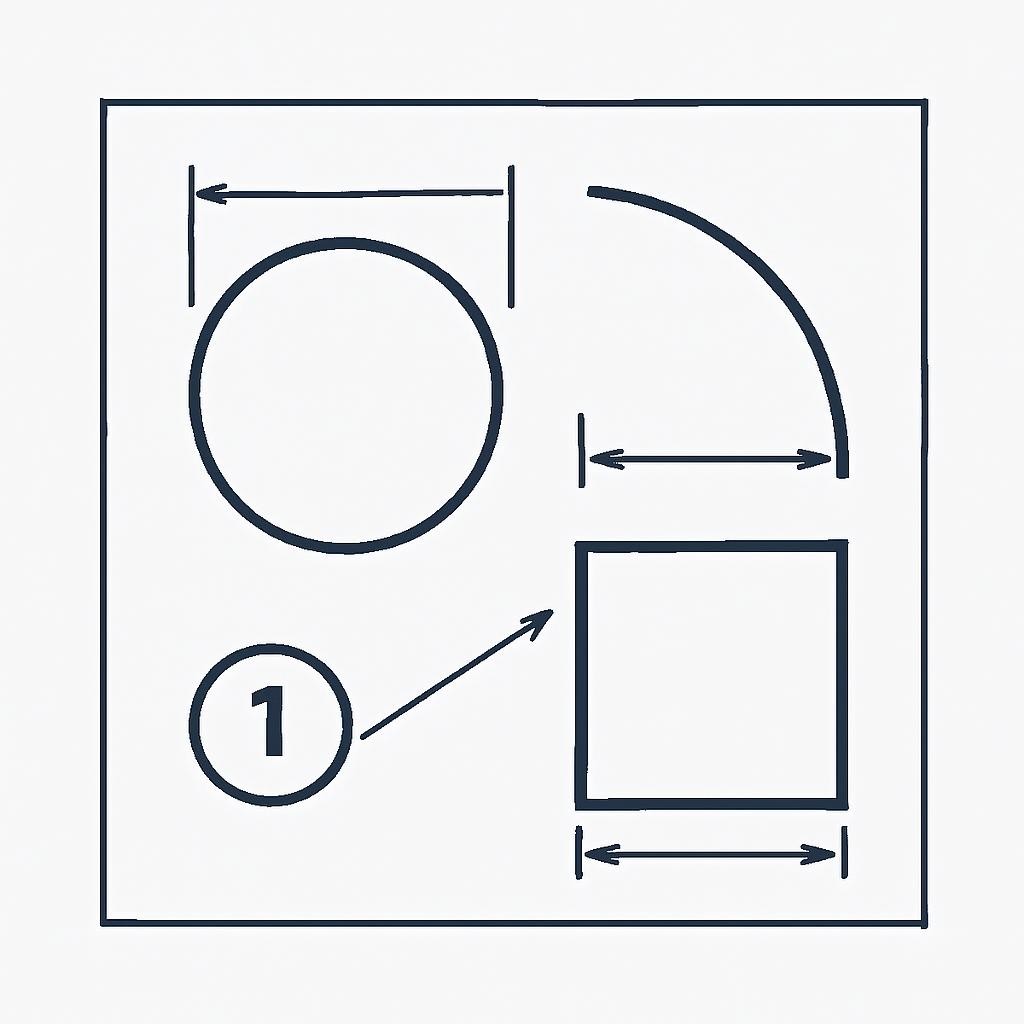

Слайд 10. Как читать запись на чертеже

Специальный знак перед размерным числом заменяет слово и делает запись компактной.

$Ø20$ — диаметр окружности 20 мм.

$R15$ — радиус дуги или окружности 15 мм.

$\square 25$ — ширина квадрата 25 мм.

$№5$ — пятая позиция или порядковый номер.

Слайд 11. Алгоритм выполнения надписи

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Выбрать размер шрифта и определить высоту $h$ и толщину линии $d$.

Разметить вспомогательную сетку тонкими линиями.

Построить цифры и знаки по образцу, выдерживая пропорции и наклон.

Проверить расстояния, исправить ошибки и аккуратно обвести контуры.

Слайд 12. Практическая работа — 18 минут

1. Построить сетку для $h=10$ мм.

2. Выполнить ряд арабских цифр от 0 до 9.

3. Написать римские цифры от I до X.

4. Выполнить знаки $Ø$, $R$, $\square$, $№$.

5. Записать комбинированные надписи: $Ø20$, $R15$, $\square 25$, $№5$.

6. Проверить наклон, пропорции и толщину линий.

Слайд 13. Самопроверка и типичные ошибки

Высота цифр одинакова; наклон близок к $75^{\circ }$; линии имеют единую толщину; расстояния между элементами выдержаны; знаки стоят перед размерными числами.

Слишком широкая или узкая цифра; нарушена форма 1 или 4; разные наклоны; неаккуратные контуры; неверное расположение $Ø$, $R$, $\square$ или $№$.

Слайд 14. Закрепление и рефлексия

Ответьте устно или письменно:

• Какой стандарт устанавливает правила чертёжных шрифтов?

• Какие типы шрифта вы знаете?

• Какую ширину имеют большинство арабских цифр в шрифте типа Б?

• Какие знаки ставят перед размерными числами?

Завершите фразы: «Сегодня я узнал(а)…», «Лучше всего у меня получилось…», «Самым сложным было…».

Слайд 15. Итоги урока и домашнее задание

• Чертёжный шрифт обеспечивает единообразие и читаемость надписей.

• Важно соблюдать высоту $h$, толщину $d$, ширину элементов и наклон.

• Арабские и римские цифры, а также знаки $Ø$, $R$, $\square$, $№$ выполняются по образцу и в сетке.

• Домашнее задание: повторить правила написания цифр и знаков; закончить комбинированную надпись, если не успели на уроке.
