Высота местности и чтение плана

Слайд 1. Высота местности и чтение плана

Слайд 2. Что называют высотой местности

Высота местности — это превышение точки земной поверхности над уровнем моря. За нулевую отметку принимают средний уровень моря. Высоту показывают в метрах.

Слайд 3. Абсолютная и относительная высота

Высота точки над уровнем моря. На плане её обозначают отметкой, например $150$ м.

Превышение одной точки над другой. Если вершина находится на $180$ м, а подножие — на $80$ м, относительная высота равна $100$ м.

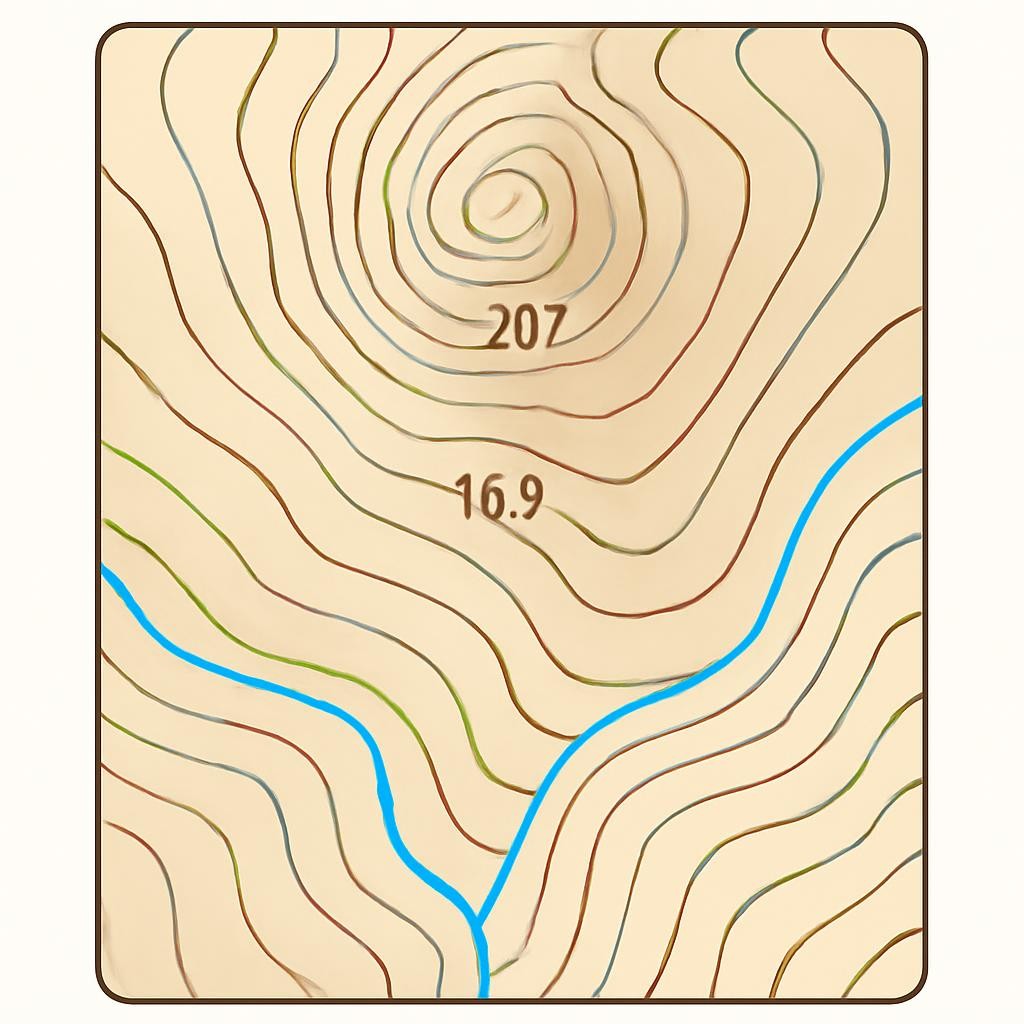

Слайд 4. Как изображают рельеф на плане

Горизонтали соединяют точки с одинаковой абсолютной высотой

Цифры у горизонталей показывают высоту

Чем ближе горизонтали друг к другу, тем склон круче

Замкнутые горизонтали обычно обозначают холм или впадину

Слайд 5. Схема профиля рельефа

Профиль рельефа — это боковой вид земной поверхности по выбранной линии. Он помогает увидеть подъёмы, вершины, спуски и понижения.

Слайд 6. Три шага чтения горизонталей

Найдите высоту, подписанную у одной из горизонталей.

Определите высоту сечения: разность высот соседних горизонталей.

Сравните расстояния между линиями и сделайте вывод о крутизне склона.

Слайд 7. Топографический план: что можно прочитать

Слайд 8. Условные знаки и ориентиры

Показывает направление водотока и положение долины.

Помогает определить маршруты и связать объекты между собой.

Обозначает участок, покрытый деревьями.

Точное значение высоты отдельной точки, например $235$ м.

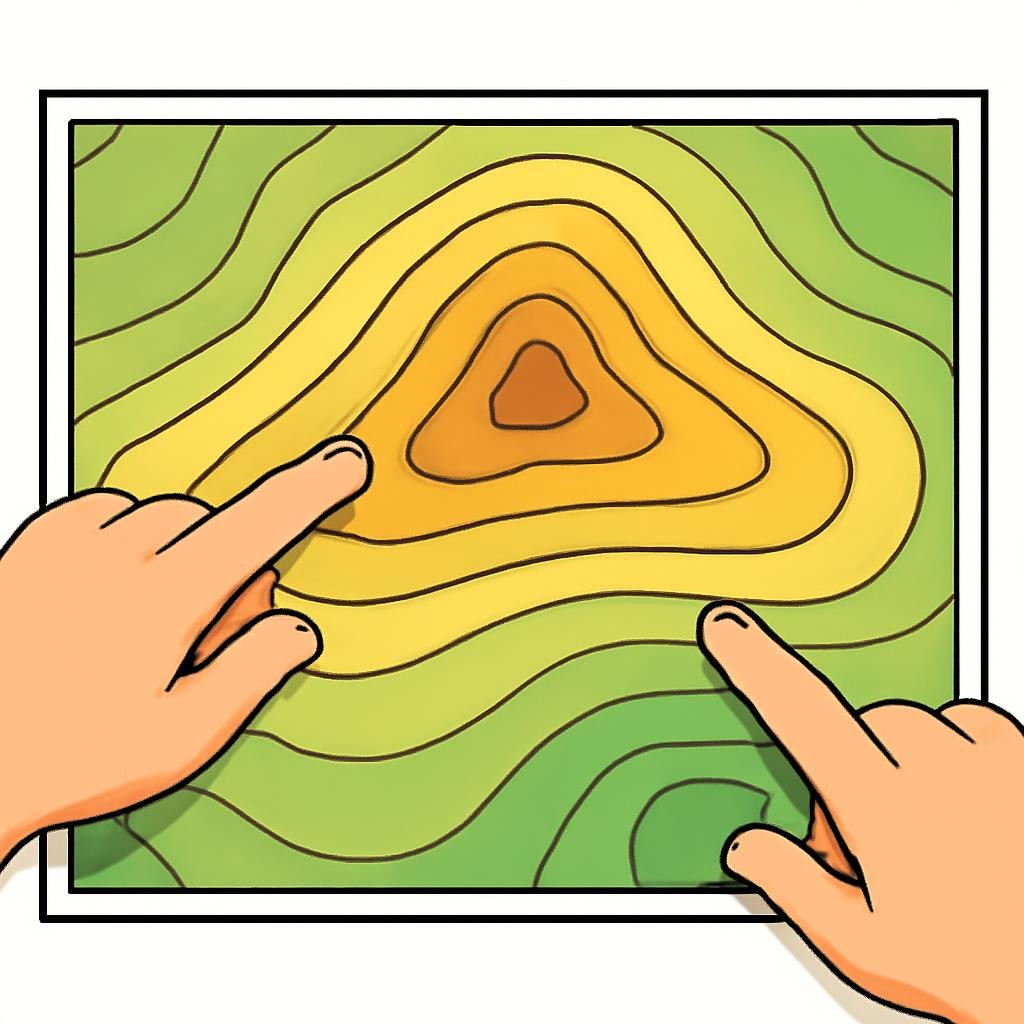

Слайд 9. Как определить направление склона

На холме высота обычно увеличивается от внешних горизонталей к внутренним. На впадине высота уменьшается к центру. Посмотрите на цифры горизонталей и сравните высоты по разные стороны объекта.

Слайд 10. Алгоритм чтения плана местности

1

2

3

4

Определите масштаб и найдите легенду плана.

Найдите стороны горизонта и нужную точку.

Рассмотрите горизонтали и подписи высот.

Определите направление склона и крутизну.

Слайд 11. Пример рассуждения по плану

Точка А находится на горизонтали $100$ м, а точка Б — на горизонтали $160$ м. Значит, точка Б выше точки А на $60$ м.

Если между горизонталями на одном склоне расстояние небольшое, склон крутой. Если расстояние большое, склон пологий.

Слайд 12. Задание: исследуем план

Найдите на плане самую высокую точку

Определите, в каком направлении понижается склон

Сравните крутизну двух склонов

Назовите природные и созданные человеком объекты

Составьте короткий маршрут от реки к вершине

Слайд 13. «План местности — это рассказ о пространстве, записанный условными знаками»

— Географическое наблюдение

Слайд 14. Проверь себя

Что показывает абсолютная высота?

Чем относительная высота отличается от абсолютной?

Что соединяют горизонтали?

Как по горизонталям узнать крутизну склона?

Какие элементы плана помогают ориентироваться на местности?

Слайд 15. Главное запомнить

Высота местности бывает абсолютной и относительной

Горизонтали соединяют точки одинаковой высоты

По расстоянию между горизонталями определяют крутизну склона

План читают по масштабу, условным знакам, сторонам горизонта и высотным отметкам
