Реостаты: управление электрическим током

Слайд 1. Реостаты: Управление электрическим током

Физика, 8 класс. Изучаем устройство и принцип действия

Слайд 2. Что такое реостат?

Реостат — это специальный прибор, электрическое сопротивление которого можно изменять.

Зачем это нужно? Вспомните закон Ома: $I=\frac{U}{R}$. Если мы меняем сопротивление $R$ при постоянном напряжении $U$, то меняется и сила тока $I$. Таким образом, реостат — это «руль» для управления током в цепи.

Слайд 3. Принцип действия

Работа реостата основана на зависимости сопротивления проводника от его длины: $R=\rho \frac{l}{S}$.

Когда мы передвигаем ползунок, мы изменяем длину рабочей части проволоки $l$, включенной в цепь.

— Увеличиваем длину $\to$ растет $R$ $\to$ падает ток $I$.

— Уменьшаем длину $\to$ падает $R$ $\to$ растет ток $I$.

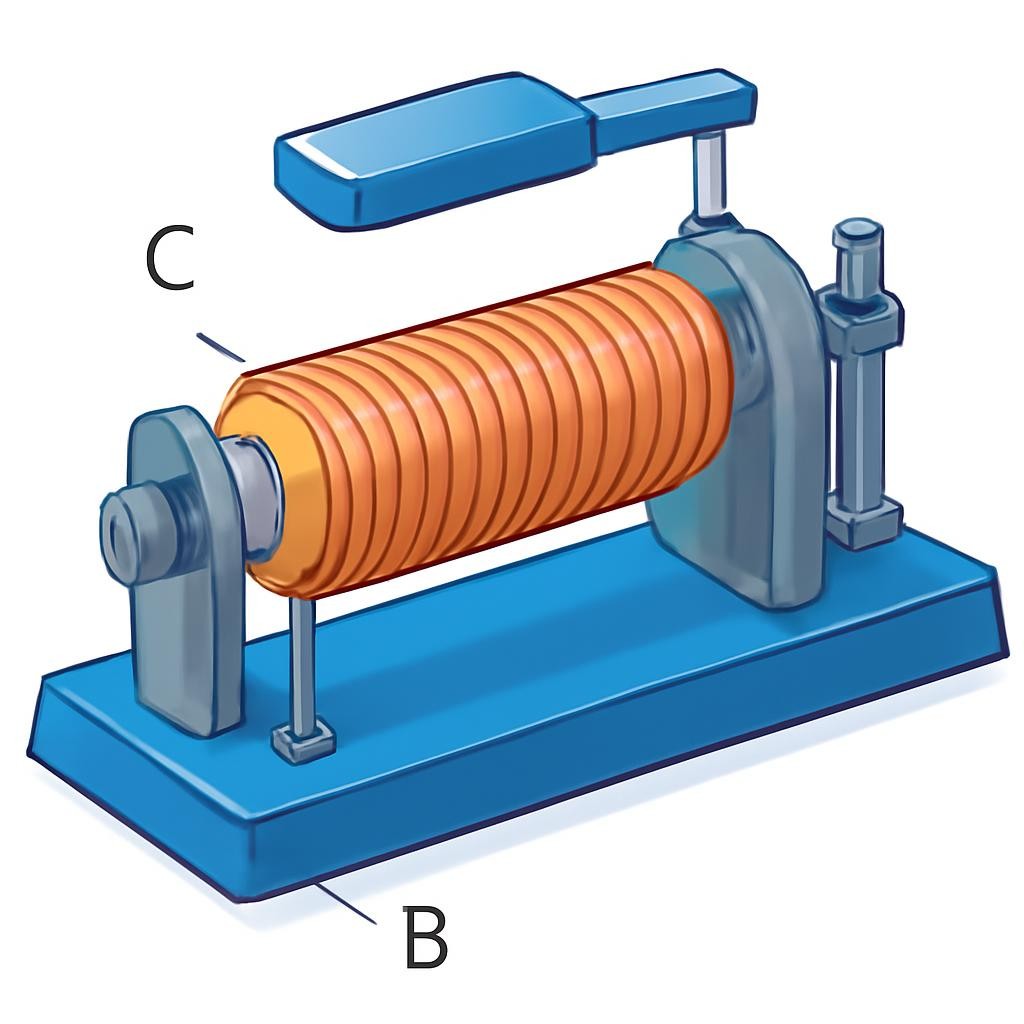

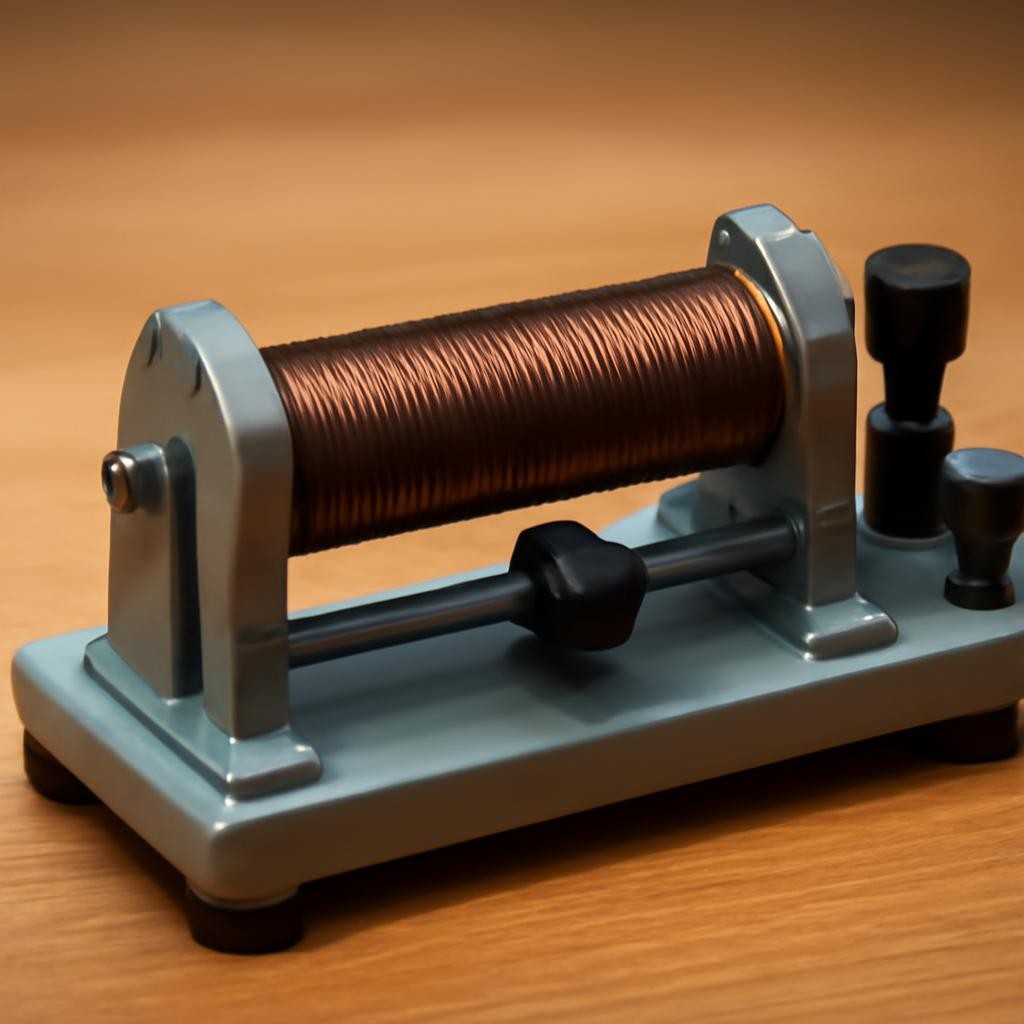

Слайд 4. Устройство ползункового реостата

Керамический цилиндр (изолятор)

Проволока с высоким удельным сопротивлением (обычно константан или никелин)

Металлический стержень, по которому движется ползунок

Скользящий контакт (ползунок)

Зажимы (клеммы) для подключения проводов

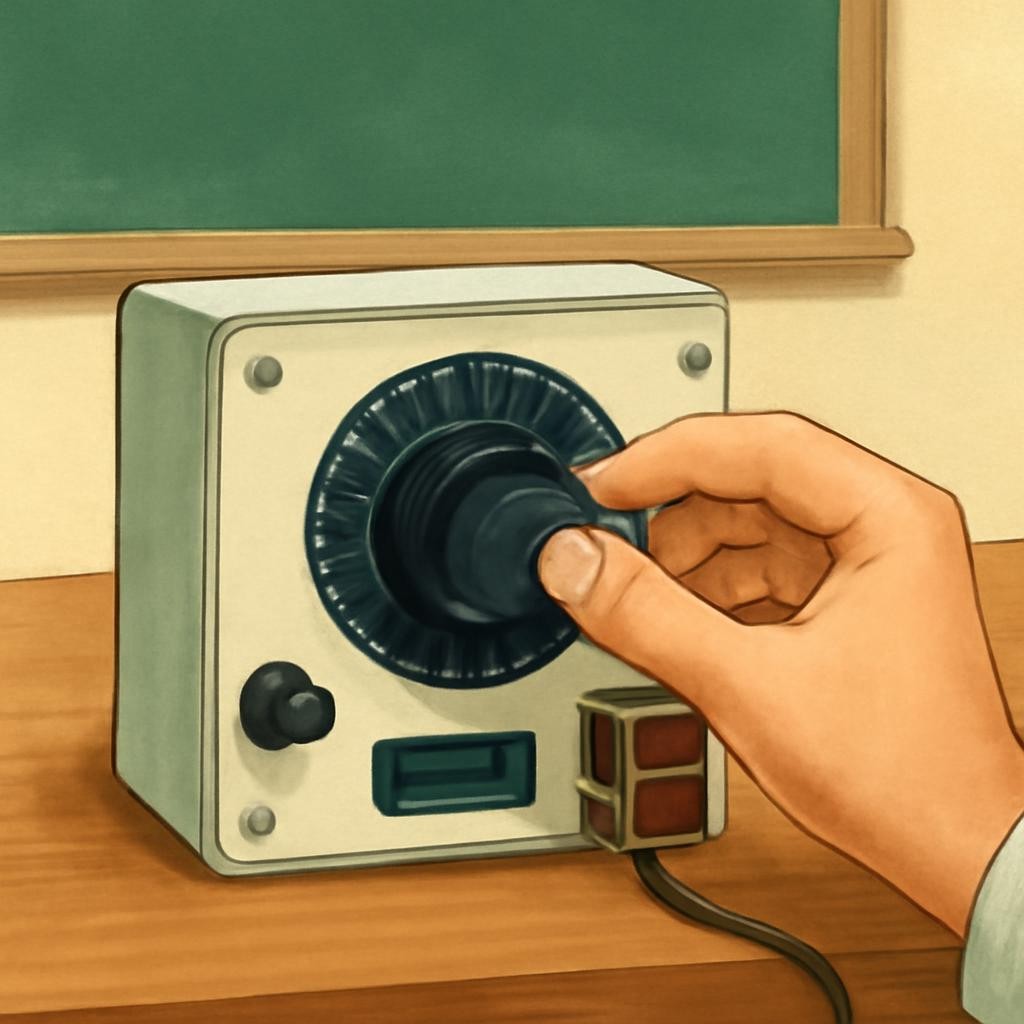

Слайд 5. Виды реостатов

Позволяет менять сопротивление плавно. Используется в лабораторных работах и точных приборах для плавной подстройки тока.

Сопротивление меняется скачками (ступенями). Применяется там, где нужны фиксированные значения тока, например, при пуске электродвигателей.

Слайд 6. Где применяются реостаты?

Старые регуляторы громкости в радиоприемниках и усилителях.

Диммеры для изменения яркости ламп накаливания в помещениях.

Контроллеры скорости в трамваях, троллейбусах и электропоездах.

Регулировка температуры нагрева в электроплитках и паяльниках.

Слайд 7. Правила безопасности

Реостат всегда включается в цепь ПОСЛЕДОВАТЕЛЬНО.

Перед включением цепи ползунок нужно ставить на МАКСИМАЛЬНОЕ сопротивление (защита от скачка тока).

Нельзя превышать допустимый ток, указанный на приборе (иначе проволока перегорит).

При работе реостат может сильно нагреваться — не касайтесь обмотки руками.

Слайд 8. Примеры реостатов в быту

Диммер (светорегулятор) — позволяет плавно менять яркость ламп, изменяя сопротивление в цепи.

Ручка громкости — в классической аудиотехнике поворотный регулятор (потенциометр) меняет уровень сигнала.

Педаль швейной машины — нажатие на педаль меняет сопротивление, что позволяет плавно ускорять или замедлять шитьё.

Регуляторы нагрева — в старых или простых моделях электроплит и утюгов реостат помогает задать нужную мощность.

Вопрос для обсуждения: Как вы думаете, почему в современных сенсорных телефонах кнопки громкости не являются реостатами?

Слайд 9. Вопросы для обсуждения

Почему для изготовления реостатов не используют медную проволоку?

Как изменится яркость лампы, если передвинуть ползунок реостата ближе к клемме, от которой идет провод к ползунку?

На реостате написано «50 Ом, 0.5 А». Что означают эти числа?

Можно ли использовать реостат как обычный резистор постоянного сопротивления?

Слайд 10. Подведем итоги

Реостат — прибор для регулирования силы тока в электрической цепи.

Принцип работы основан на изменении длины проводника.

Чем больше длина задействованной проволоки, тем выше сопротивление и меньше ток.

Основные части: изолятор, проволока с высоким сопротивлением, ползунок.

Важно соблюдать предельную силу тока, чтобы не испортить прибор.
