Направление индукционного тока

Слайд 1. Направление индукционного тока. Правило Ленца

Урок физики в 8 классе: как природа «сопротивляется» изменениям

Слайд 2. Вспомним основы индукции

Электромагнитная индукция — это возникновение электрического тока в замкнутом контуре при изменении магнитного потока $\Phi$ через него.

Главный вопрос: в какую сторону потечёт этот ток? Будет ли он создавать своё магнитное поле, которое помогает внешнему магниту или мешает ему?

Слайд 3. Открытие Эмиля Ленца

В 1833 году российский физик Эмиль Ленц сформулировал закон:

Индукционный ток всегда направлен так, что его магнитное поле препятствует изменению магнитного потока.

Природа стремится сохранить текущее состояние (инерция магнитного поля).

Слайд 4. Алгоритм определения направления

Чтобы не ошибиться, следуйте этой логике. Сначала определите, куда направлено внешнее поле $\vec{B}$ и как оно меняется. Затем определите направление поля тока ${\vec{B}}_i$ и только в конце — сам ток.

Слайд 5. Два сценария взаимодействия

Поток $\Phi$ увеличивается. Индукционный ток создаёт поле ${\vec{B}}_i$, направленное НАВСТРЕЧУ магниту. Кольцо и магнит отталкиваются, пытаясь остановить сближение.

Поток $\Phi$ уменьшается. Индукционный ток создаёт поле ${\vec{B}}_i$, направленное В ТУ ЖЕ сторону, что и магнит. Кольцо притягивается к магниту, пытаясь его удержать.

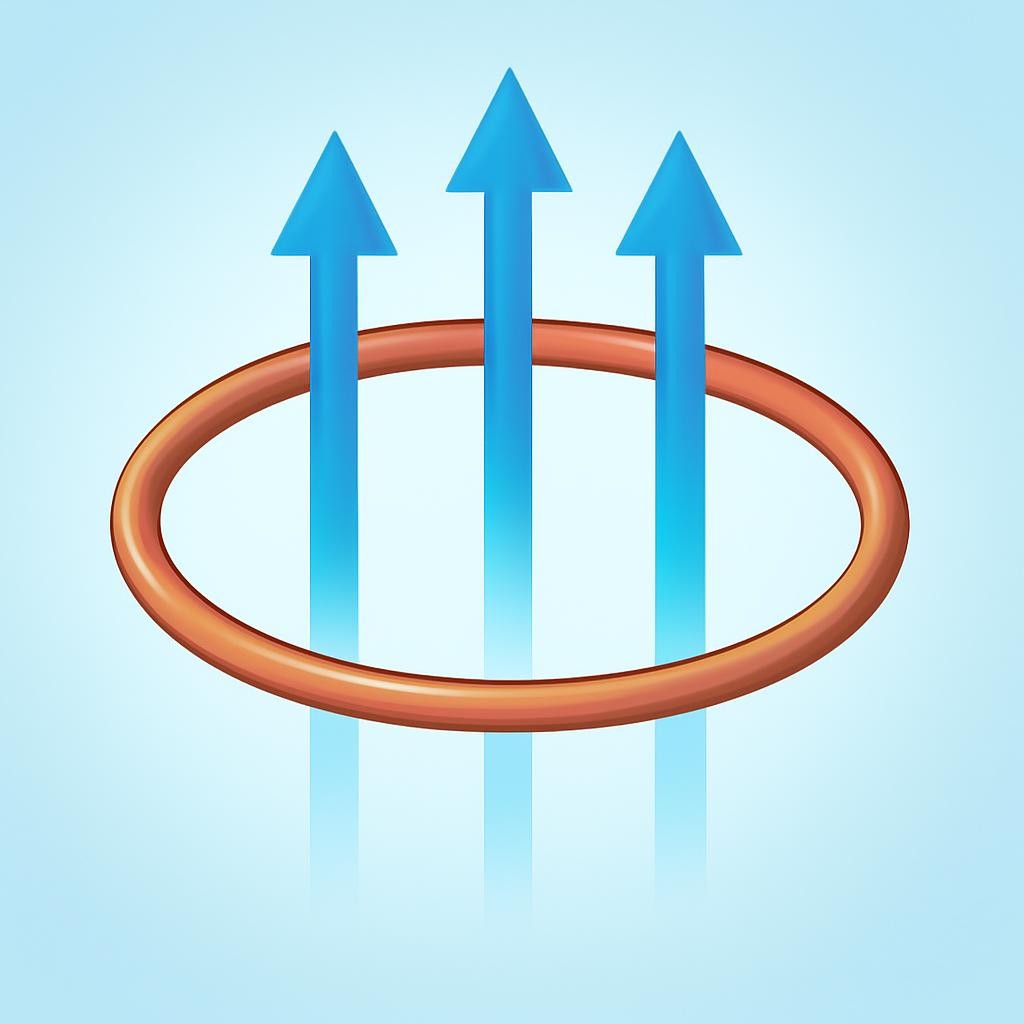

Слайд 6. Физическая модель: Магнит и Кольцо

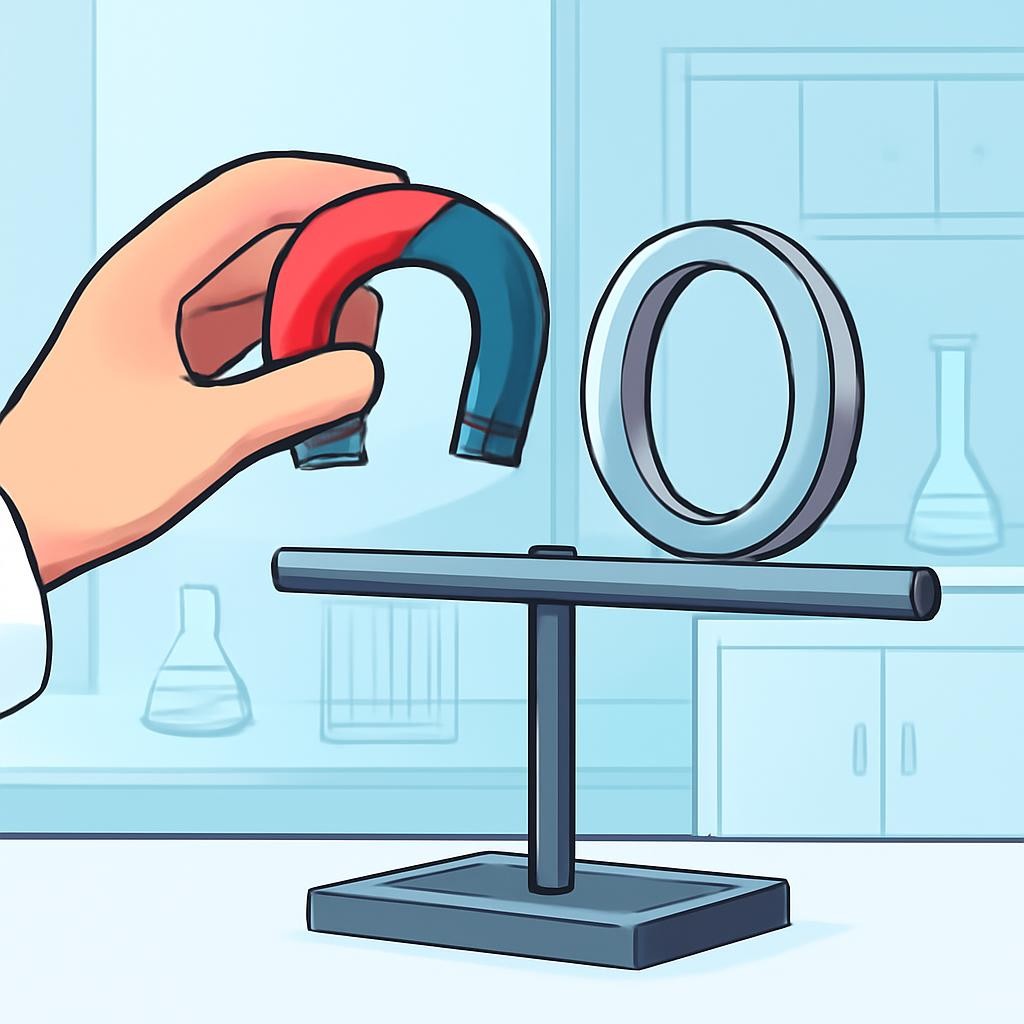

Слайд 7. Классический опыт с кольцами

Для демонстрации используют два алюминиевых кольца на коромысле:

Сплошное кольцо — при движении магнита оно отклоняется (в нём течёт ток).

Разрезанное кольцо — не реагирует на магнит, так как цепь разомкнута и ток не возникает.

Это прямое доказательство того, что эффект вызван именно током, а не просто магнитными свойствами алюминия.

Слайд 8. Где работает правило Ленца?

Индукционные плиты нагревают посуду вихревыми токами, возникающими по правилу Ленца.

Магнитная подвеска поездов (Maglev) использует силы отталкивания для левитации.

Металлодетекторы реагируют на вторичные поля, созданные токами в металлических предметах.

Работа генераторов и трансформаторов невозможна без учёта направления токов.

Слайд 9. Вопросы для обсуждения

Почему кольцо с разрезом не взаимодействует с магнитом?

Как изменится направление тока, если мы будем вдвигать в катушку не северный, а южный полюс?

Можно ли считать правило Ленца частным случаем закона сохранения энергии?

Что произойдёт, если быстро вращать магнит рядом с медным диском?

Слайд 10. Главные выводы

Индукционный ток всегда «сопротивляется» причине своего появления.

Если внешний магнитный поток растёт — поле тока направлено против него.

Если внешний магнитный поток убывает — поле тока поддерживает его.

Правило Ленца позволяет однозначно определить направление тока в любой индукционной системе.
