Нагревание проводников электрическим током

Слайд 1. Нагревание проводников электрическим током

Закон Джоуля-Ленца и его практическое применение

Слайд 2. Почему проводник нагревается?

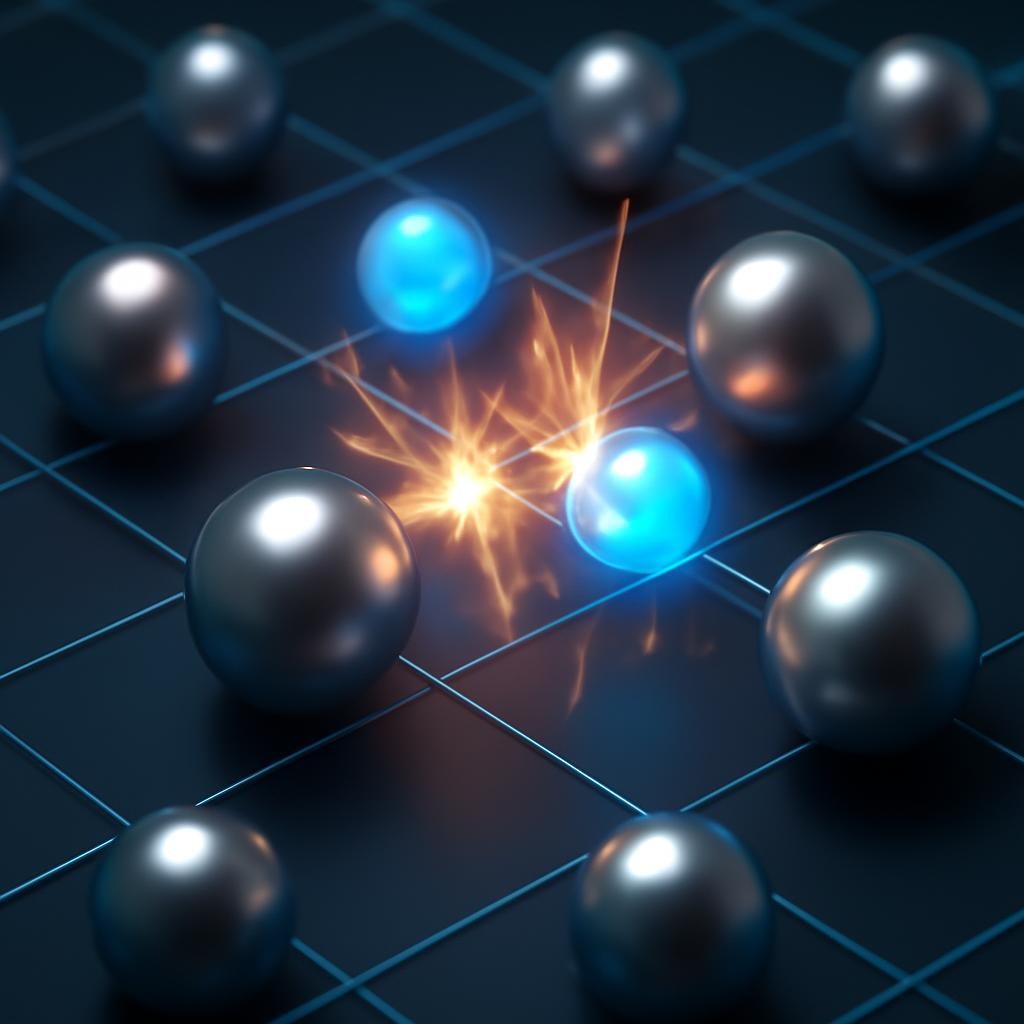

Электрический ток — это направленное движение заряженных частиц (электронов). Двигаясь внутри металла, электроны постоянно сталкиваются с ионами кристаллической решётки.

При каждом столкновении часть кинетической энергии электронов передаётся ионам. В результате ионы начинают колебаться интенсивнее, внутренняя энергия проводника растёт, и его температура повышается.

Слайд 3. От чего зависит количество теплоты?

На количество выделяемого тепла влияют три основных фактора:

Сила тока ($I$) — чем больше частиц проходит, тем больше столкновений.

Сопротивление проводника ($R$) — «препятствия» на пути тока.

Время протекания тока ($t$) — длительность воздействия.

Слайд 4. Польза или вред?

Работа бытовых приборов: утюгов, электроплит, обогревателей и чайников. В них используются специальные нагревательные элементы с высоким сопротивлением.

Перегрев проводов в стенах, потеря энергии при передаче по ЛЭП, риск расплавления изоляции и возникновения пожара при перегрузке сети.

Слайд 5. Закон Джоуля-Ленца

Количество теплоты $Q$, выделяемое проводником с током, равно произведению квадрата силы тока $I$, сопротивления проводника $R$ и времени $t$ его прохождения.

Формула: $Q=I^{2}Rt$

Обратите внимание: теплота растёт пропорционально квадрату тока! Если увеличить ток в 2 раза, тепла станет в 4 раза больше.

Слайд 6. Единицы измерения в СИ

Измеряется в Джоулях (Дж). Это энергия, которая выделилась в виде тепла.

Измеряется в Амперах (А). В формулу подставляется в квадрате ($I^2$).

Измеряется в Омах (Ом). Зависит от материала и размеров провода.

Измеряется в секундах (с). Чем дольше течёт ток, тем сильнее нагрев.

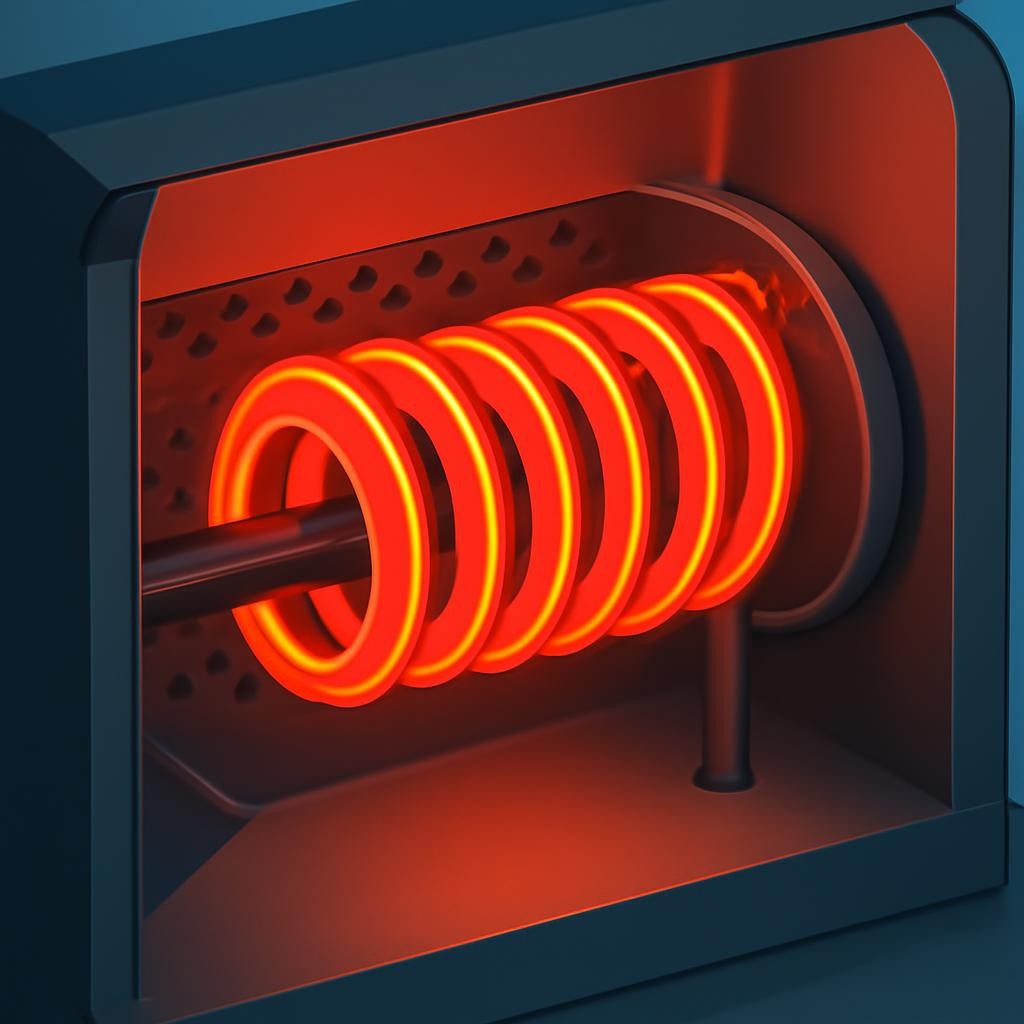

Слайд 7. Устройство нагревателей

Главная часть любого нагревателя — элемент с высоким удельным сопротивлением.

Используют нихром или фехраль (сплавы).

Высокая температура плавления (чтобы не расплавиться).

Изоляция от корпуса для безопасности пользователя.

Слайд 8. Опасность короткого замыкания

Короткое замыкание происходит, когда ток идет по пути с почти нулевым сопротивлением $R\approx 0$. Согласно закону Ома $I=U/R$, сила тока мгновенно становится огромной.

По закону Джоуля-Ленца, при гигантском токе выделяется колоссальное количество тепла, что приводит к расплавлению проводов и возгоранию.

Слайд 9. Вопросы для обсуждения

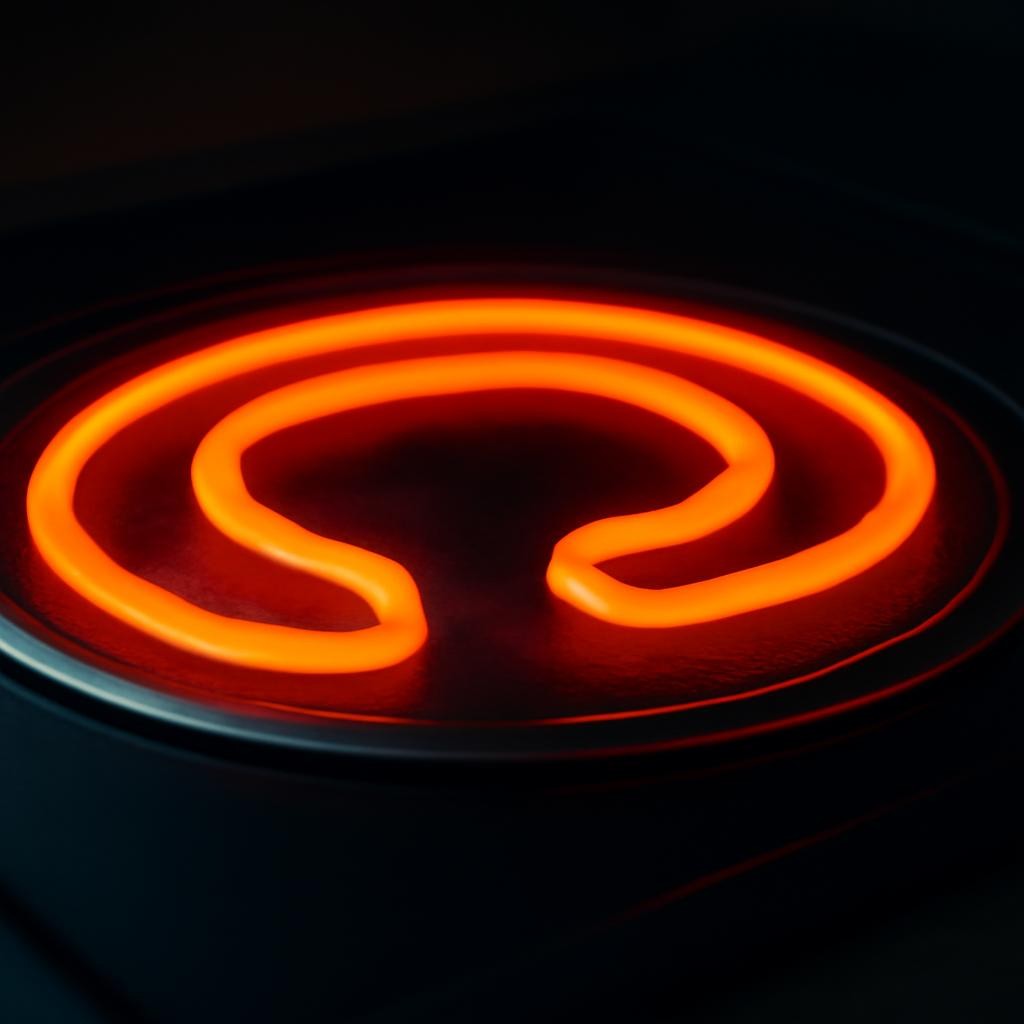

Почему подводящие провода к плитке не греются так сильно, как её спираль?

Как изменится количество выделяемого тепла, если уменьшить сопротивление в 2 раза (при том же токе)?

Зачем в электрических щитках устанавливают автоматические выключатели (предохранители)?

Можно ли использовать медную проволоку в качестве нагревательного элемента в камине?

Слайд 10. Подведем итоги

Прохождение тока всегда сопровождается выделением теплоты из-за столкновений электронов с решёткой.

Закон Джоуля-Ленца: $Q=I^{2}Rt$ — фундаментальный закон теплового действия тока.

Наибольшее влияние на нагрев оказывает сила тока (квадратичная зависимость).

Знание этого закона позволяет создавать эффективные нагреватели и защищать дома от пожаров.
