Короткое замыкание и предохранители

Слайд 1. Короткое замыкание и предохранители

Как физика защищает наш дом от пожара

Слайд 2. Что такое короткое замыкание?

Короткое замыкание (КЗ) — это ситуация, когда ток в цепи начинает течь по «короткому» пути, минуя полезную нагрузку (лампочку, телевизор, чайник).

Это происходит при прямом соединении двух проводов, которые в нормальном состоянии разделены изоляцией. В быту мы называем эти провода «фаза» и «ноль».

Слайд 3. Физика процесса: почему это опасно?

Согласно закону Ома $I=\frac{U}{R}$, сила тока обратно пропорциональна сопротивлению. При КЗ сопротивление $R$ становится ничтожно малым, а значит, сила тока $I$ мгновенно возрастает в сотни раз.

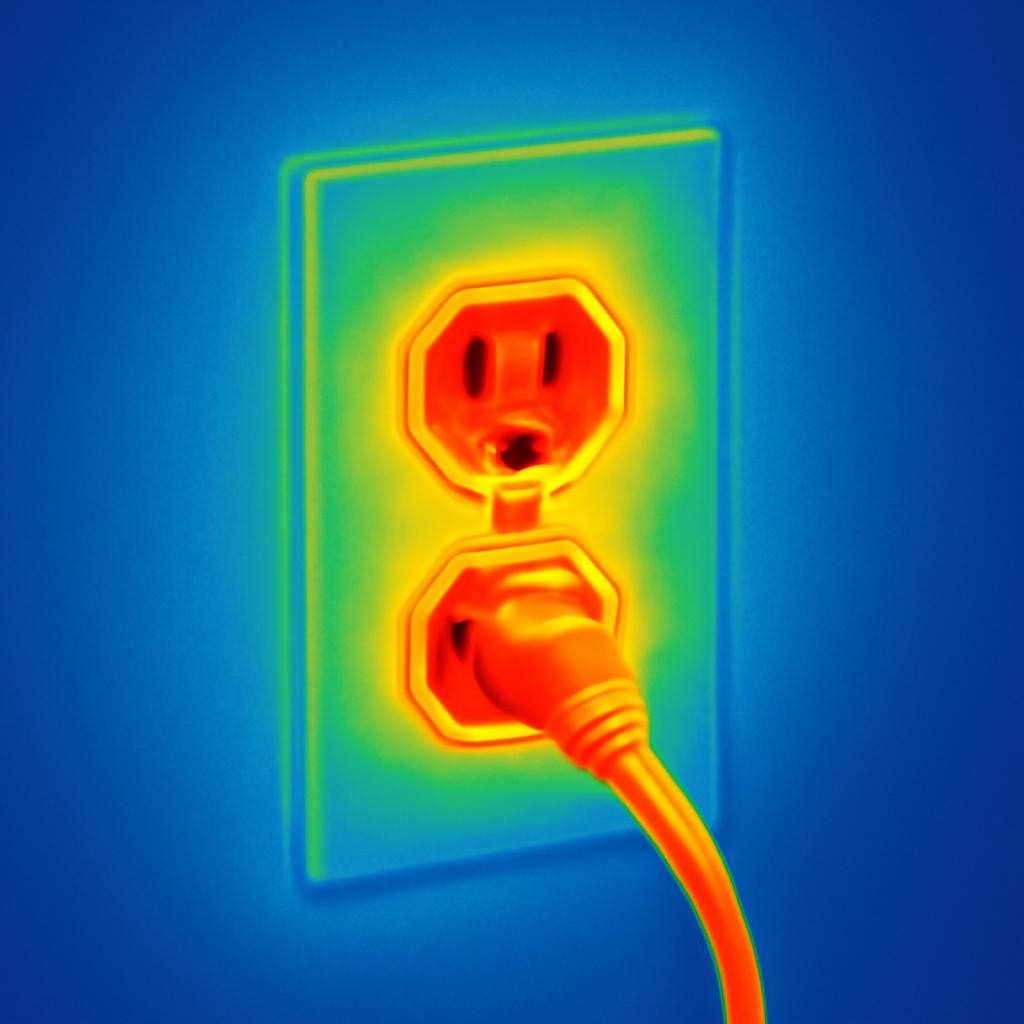

По закону Джоуля-Ленца $Q=I^{2}Rt$, количество тепла зависит от квадрата силы тока. Огромный ток вызывает такой нагрев, что провода плавятся и вспыхивают за доли секунды.

Слайд 4. Основные причины КЗ

Старая или поврежденная изоляция проводов

Попадание воды внутрь электроприборов

Механическое сдавливание кабеля (например, мебелью)

Использование неисправных вилок и розеток

Перегрузка сети мощными приборами

Слайд 5. Схема протекания тока при замыкании

Слайд 6. Наш защитник — предохранитель

Предохранитель — это «слабое звено» цепи, созданное специально. Его задача — разомкнуть цепь раньше, чем успеют загореться провода в стенах.

Он устанавливается последовательно с потребителями и реагирует на превышение допустимой силы тока.

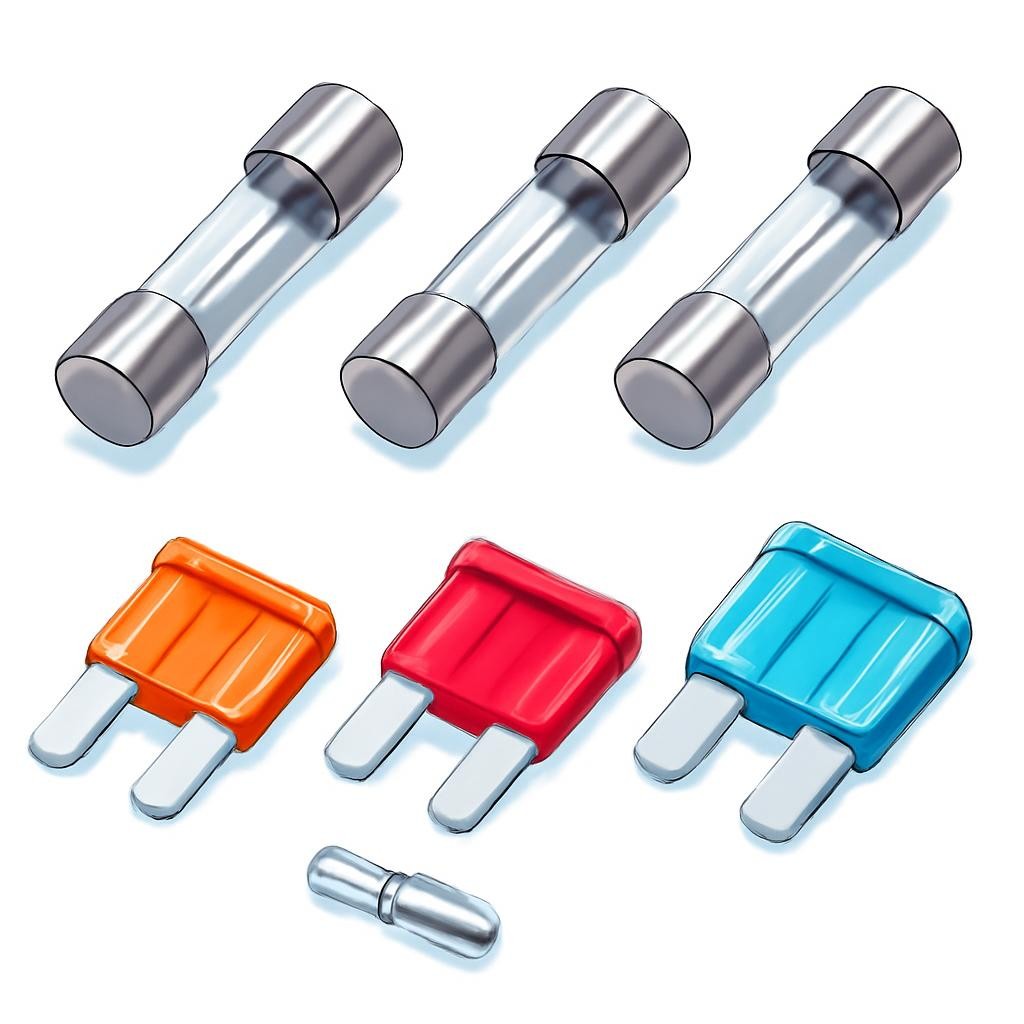

Слайд 7. Виды предохранителей

Внутри находится тонкая проволока из легкоплавкого металла. При перегрузке она просто плавится и испаряется, разрывая цепь. Это одноразовые устройства.

Используют электромагнит или биметаллическую пластину. При аварии рычажок просто «отщелкивается». После устранения причины КЗ их можно включить снова.

Слайд 8. Как работает «автомат»?

Весь ток в квартире проходит через датчик внутри автомата.

Если ток превышает норму (например, 16 А), механизм мгновенно срабатывает.

Контакты расходятся, гасится электрическая дуга, и питание отключается.

Слайд 9. Вопросы для обсуждения

Почему опасно заменять перегоревший предохранитель обычным медным проводом («жучком»)?

Что нужно сделать в первую очередь, если в комнате внезапно погас свет и пахнет гарью?

Можно ли тушить горящие провода водой? Почему?

Почему при коротком замыкании в одной розетке свет может погаснуть во всей квартире?

Слайд 10. Главные выводы

Короткое замыкание — это резкий рост силы тока из-за падения сопротивления цепи.

Основная опасность КЗ — мгновенный нагрев проводов и риск возникновения пожара.

Предохранители и автоматы — обязательные устройства безопасности в каждом доме.

Никогда не используйте электроприборы с поврежденным проводом или треснувшим корпусом!
