Индукция магнитного поля

Слайд 1. Индукция магнитного поля

Силовая характеристика невидимых полей: 8 класс

Слайд 2. Что такое магнитная индукция?

Представьте, что магнитное поле — это поток невидимой энергии. В одних местах он едва ощутим, а в других — обладает огромной силой.

Магнитная индукция — это векторная величина, которая количественно описывает «силу» магнитного поля в данной точке. Она показывает, с какой силой поле будет действовать на движущийся заряд или проводник с током.

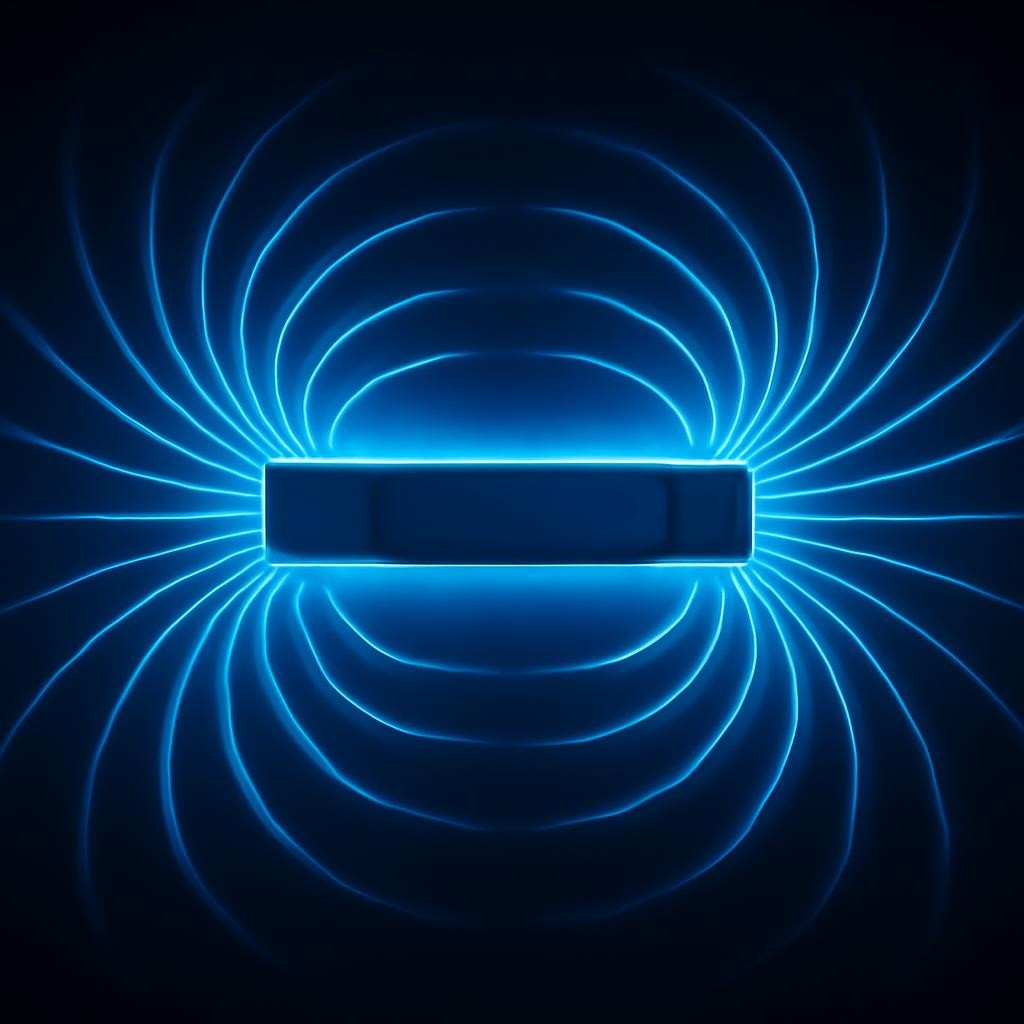

Слайд 3. Линии магнитной индукции

Магнитное поле удобно представлять в виде линий. Вектор $\vec{B}$ в каждой точке направлен по касательной к этим линиям.

Важные свойства:

1. Линии выходят из северного полюса ($N$) и входят в южный ($S$).

2. Линии всегда замкнуты (магнитных зарядов не существует).

3. Чем гуще линии, тем сильнее поле.

Слайд 4. Индукция в технике

Используются на заводах для переноса металла. Увеличивая ток, мы увеличиваем индукцию $B$ и силу притяжения.

Аппараты МРТ создают индукцию до 3 Тл и выше. Это позволяет сканировать внутренние органы человека без рентгена.

Слайд 5. Магнитная индукция в быту

Переменный ток в базе создает магнитное поле, которое пронизывает катушку в смартфоне, индуцируя в ней ток для заряда аккумулятора.

Катушка под стеклом создает быстропеременное поле. Оно возбуждает вихревые токи в дне посуды, которые мгновенно нагревают металл.

При движении карты мимо головки терминала меняется магнитный поток $\Delta \Phi$, и возникающий ток считывается как цифровой код.

Почему нельзя хранить карты рядом с сильными магнитами? Внешнее поле может перемагнитить частицы на ленте и стереть данные.

Слайд 6. От чего зависит сила поля?

Сила тока: чем больше ток в проводнике, тем выше индукция вокруг него.

Расстояние: при удалении от магнита индукция быстро уменьшается.

Среда: некоторые материалы (железо) усиливают поле в тысячи раз.

Форма проводника: катушка (соленоид) создает более концентрированное поле, чем прямой провод.

Слайд 7. Магнитное поле Земли

Слайд 8. Проверь себя

Индукция измеряется в Теслах (Тл) в честь великого физика.

Вектор $\vec{B}$ всегда направлен от северного полюса к южному.

Магнитные линии не имеют ни начала, ни конца — они замкнуты.

Индукция определяет, как сильно поле давит на заряды.

Слайд 9. Вопросы для обсуждения

Почему стрелка компаса поворачивается вблизи провода с током?

Что произойдет с линиями индукции, если распилить магнит пополам?

Где магнитное поле сильнее: внутри катушки или снаружи?

Может ли магнитная индукция быть равна нулю в космосе?

Слайд 10. Итоги урока

Магнитная индукция $B$ — главная силовая характеристика поля.

Графически поле изображается линиями магнитной индукции.

Индукция зависит от силы тока и свойств окружающей среды.

Знание законов индукции необходимо для работы двигателей и электроники.
