Электрические лампы и нагревательные приборы

Слайд 1. Электрические лампы и нагревательные приборы

Физика, 8 класс. Как электричество превращается в свет и тепло

Слайд 2. Тепловое действие тока

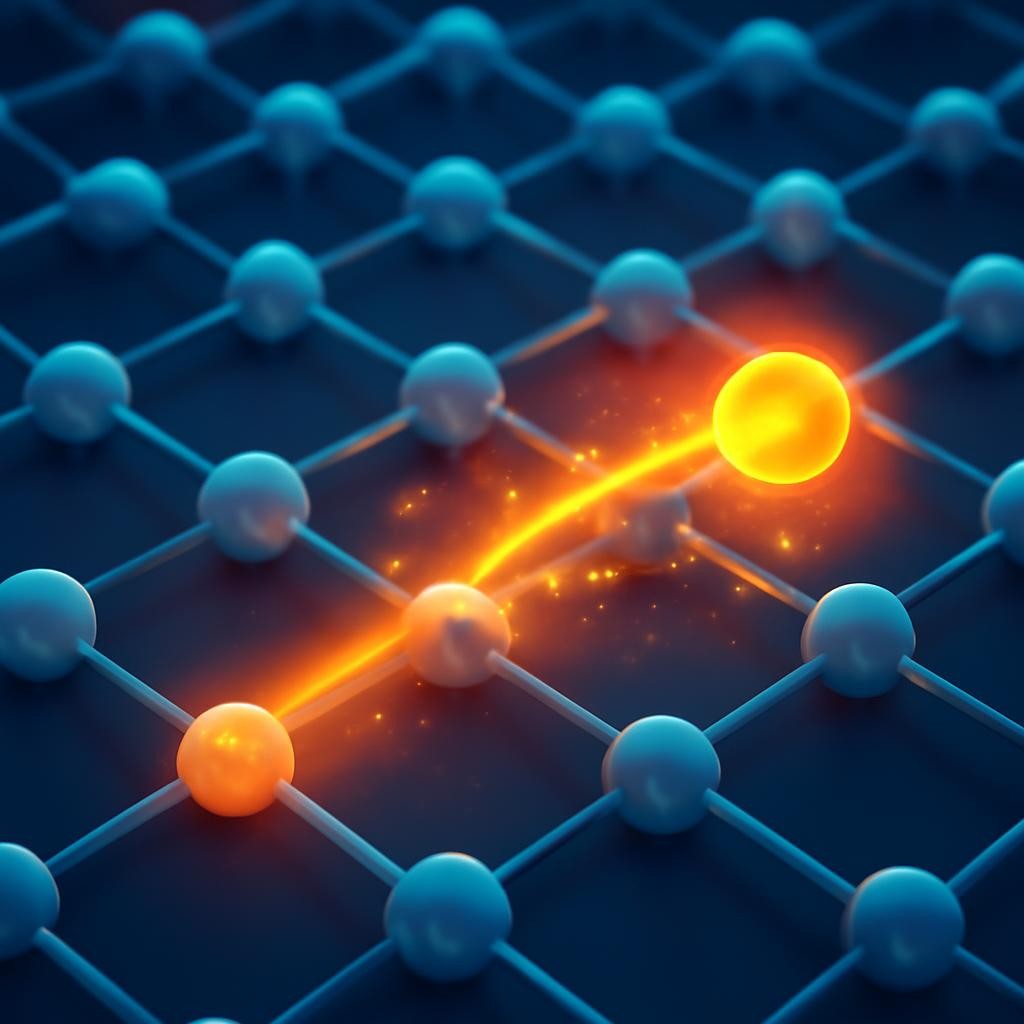

Когда электрический ток проходит через проводник, свободные электроны сталкиваются с ионами кристаллической решётки металла. В результате этой «бомбардировки» кинетическая энергия электронов превращается во внутреннюю энергию проводника — он нагревается. Это фундаментальное свойство лежит в основе работы ламп и обогревателей.

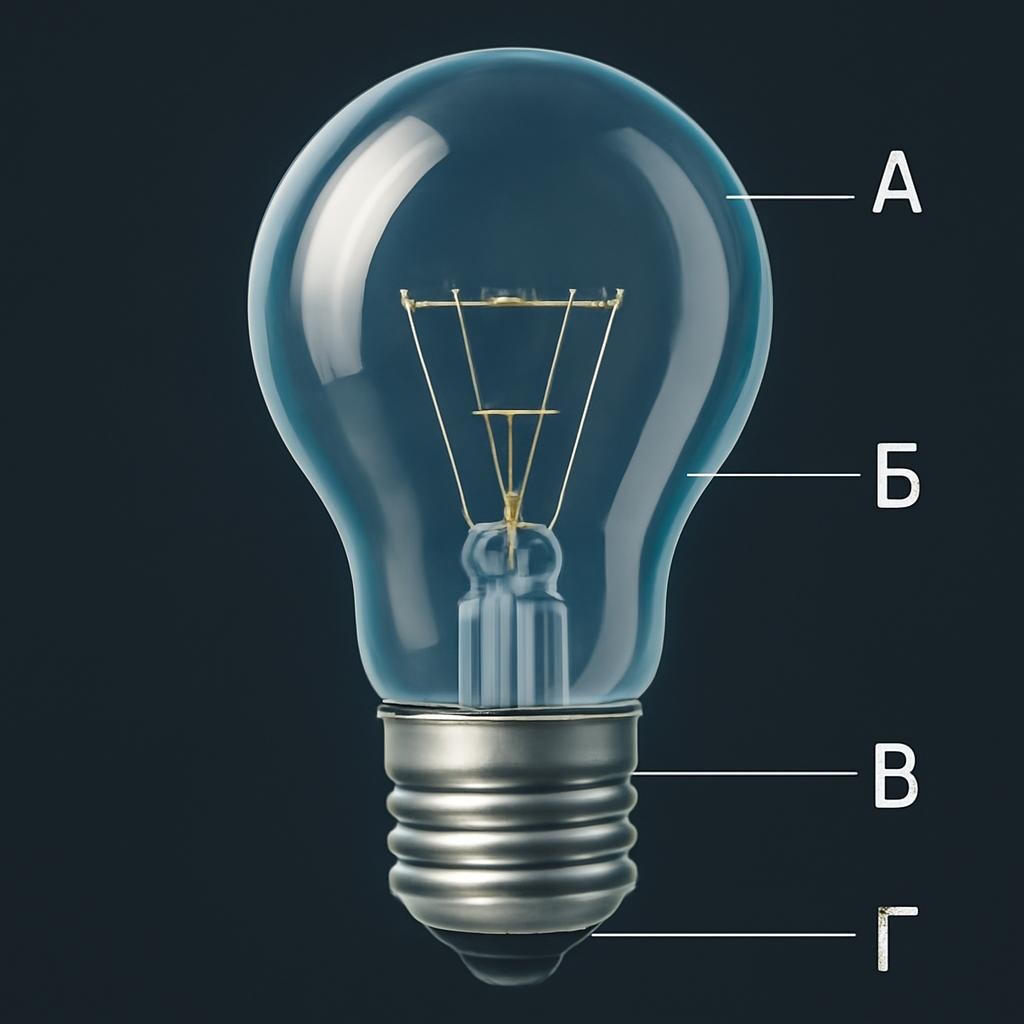

Слайд 3. Устройство лампы накалывания

Стеклянная колба: Заполнена инертным газом (аргоном), который не даёт вольфраму сгорать (окисляться) при высоких температурах.

Вольфрамовая нить: Тонкая проволока с температурой плавления $3422^{\circ }C$. Именно она светится при прохождении тока.

Металлический цоколь: Имеет винтовую резьбу и два изолированных контакта для подключения лампы к электрической сети.

Форма спирали: Нить закручивают в спираль, чтобы уменьшить теплоотдачу и компактно разместить длинный проводник.

Вопрос для обсуждения: Почему нельзя просто выкачать весь воздух из колбы, создав вакуум, вместо заполнения его газом?

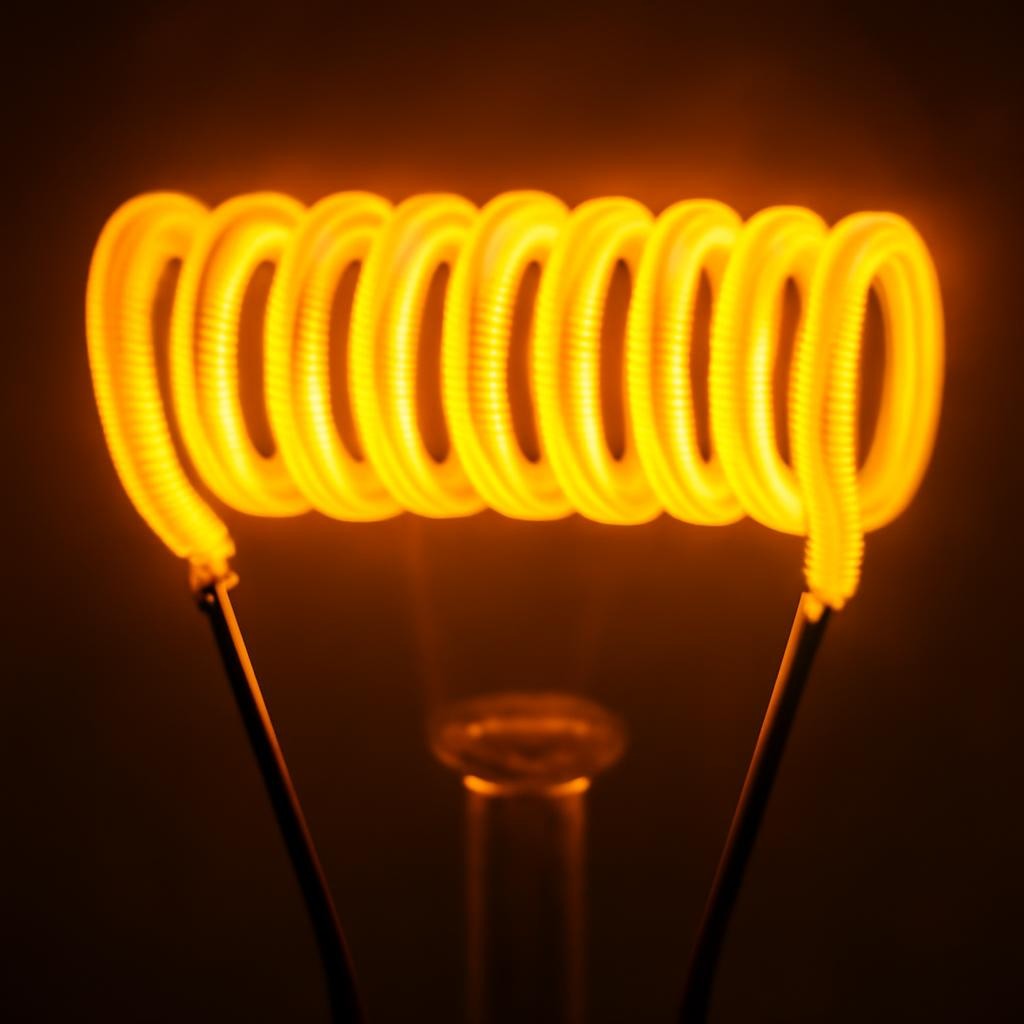

Слайд 4. Почему она светится?

Вольфрамовая нить имеет очень высокое сопротивление.

Ток разогревает нить до температуры около $3000^{\circ }$C.

При таком нагреве металл начинает испускать видимый свет.

Инертный газ внутри колбы мешает вольфраму испаряться.

Стеклянная оболочка защищает нить от кислорода, чтобы она не сгорела.

Слайд 5. Сравнение источников света

КПД составляет всего около $5\%$. Большая часть энергии превращается в бесполезное тепло. Срок службы короткий — около 1000 часов.

КПД достигает $30-50\%$. Почти не нагревается. Служит до 30 000 часов и потребляет в 8-10 раз меньше электроэнергии.

Слайд 6. Нагревательные элементы

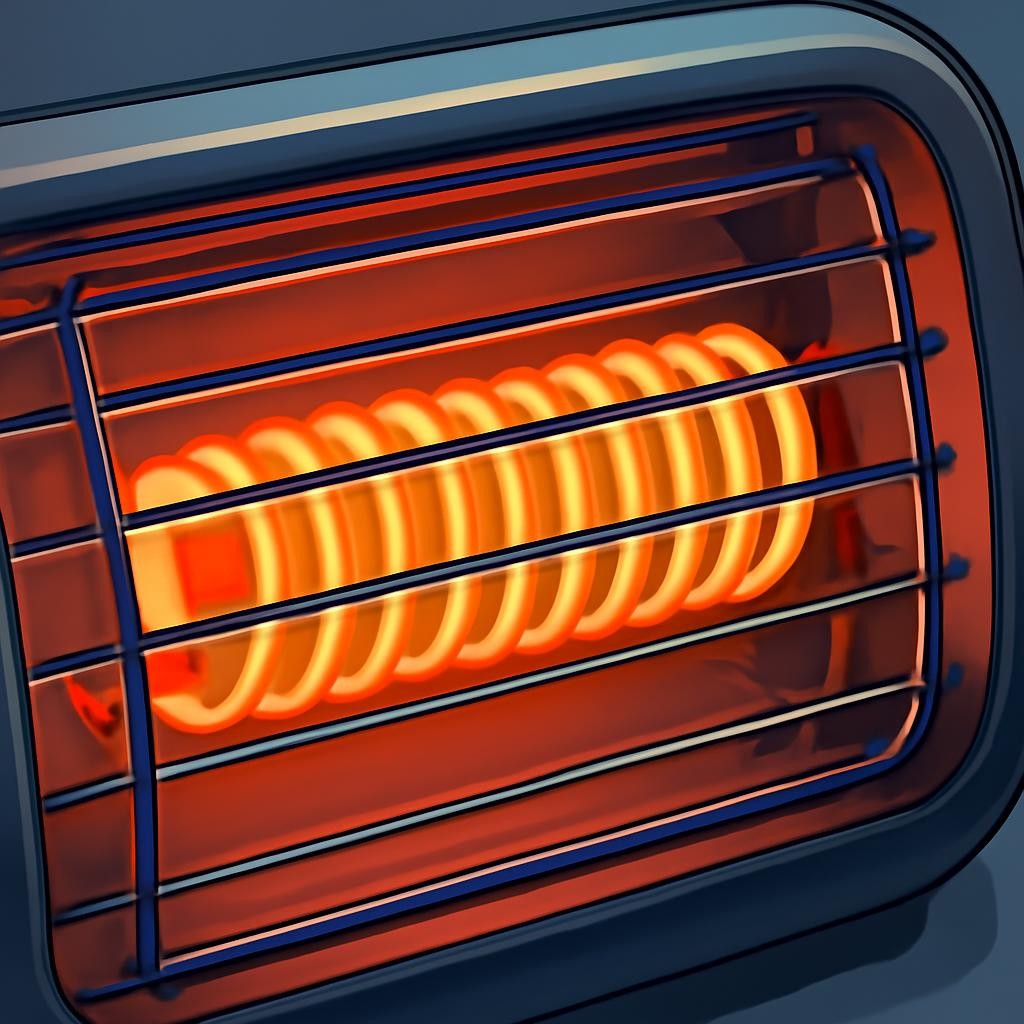

В электронагревателях главную роль играет нагревательный элемент. Его делают из сплавов с высоким удельным сопротивлением (нихром, фехраль). Такие материалы позволяют получать много теплоты при относительно небольших размерах прибора и выдерживают сильный нагрев без разрушения.

Слайд 7. Бытовые нагреватели

ТЭН (трубчатый электронагреватель) передаёт тепло непосредственно воде, обеспечивая быстрый нагрев.

Ток нагревает спираль внутри подошвы, а терморегулятор размыкает цепь при достижении нужной температуры.

Конфорка передаёт тепловую энергию посуде путём теплопроводности или индукции.

Слайд 8. Закон Джоуля-Ленца

Формула: $Q=I^{2}Rt$.

Количество теплоты, выделяемое проводником с током, равно произведению квадрата силы тока, сопротивления проводника и времени прохождения тока по проводнику.

Слайд 9. Вопросы для обсуждения

Почему спираль лампы светится белым светом, а провода холодные? У вольфрамовой нити огромное сопротивление $R$ и малая площадь поверхности. По закону Джоуля-Ленца $Q=I^{2}Rt$ на ней выделяется колоссальное тепло, а медные провода имеют низкое $R$ и почти не греются.

Что будет с плиткой, если укоротить спираль? Сопротивление $R$ уменьшится. Так как плитка включена в сеть с постоянным напряжением $U$, мощность $P=U^2/R$ вырастет. Нагрев станет сильнее, но спираль может перегореть быстрее.

Почему нихром лучше меди? Нихром обладает высоким удельным сопротивлением и тугоплавкостью. Медь или алюминий при таких токах просто расплавятся, а нихромовый элемент эффективно преобразует энергию в тепло, не разрушаясь.

Где тепловой эффект мешает? В компьютерах (процессоры требуют кулеров), в электродвигателях и трансформаторах. Там нагрев — это бесполезная потеря энергии, которая может привести к поломке изоляции и возгоранию.

Слайд 10. Главные выводы

Прохождение тока всегда сопровождается выделением теплоты (закон Джоуля-Ленца).

Лампа накаливания использует тепловой эффект для получения света, но имеет низкий КПД.

Нагревательные приборы используют проводники с высоким сопротивлением.

Современные технологии (LED) позволяют экономить энергию, уменьшая тепловые потери.

Соблюдение правил безопасности важно из-за высокого нагрева приборов.
