Мир физических измерений

Слайд 1. Мир физических измерений

Физика, 5 класс. Измерительные приборы и цена деления

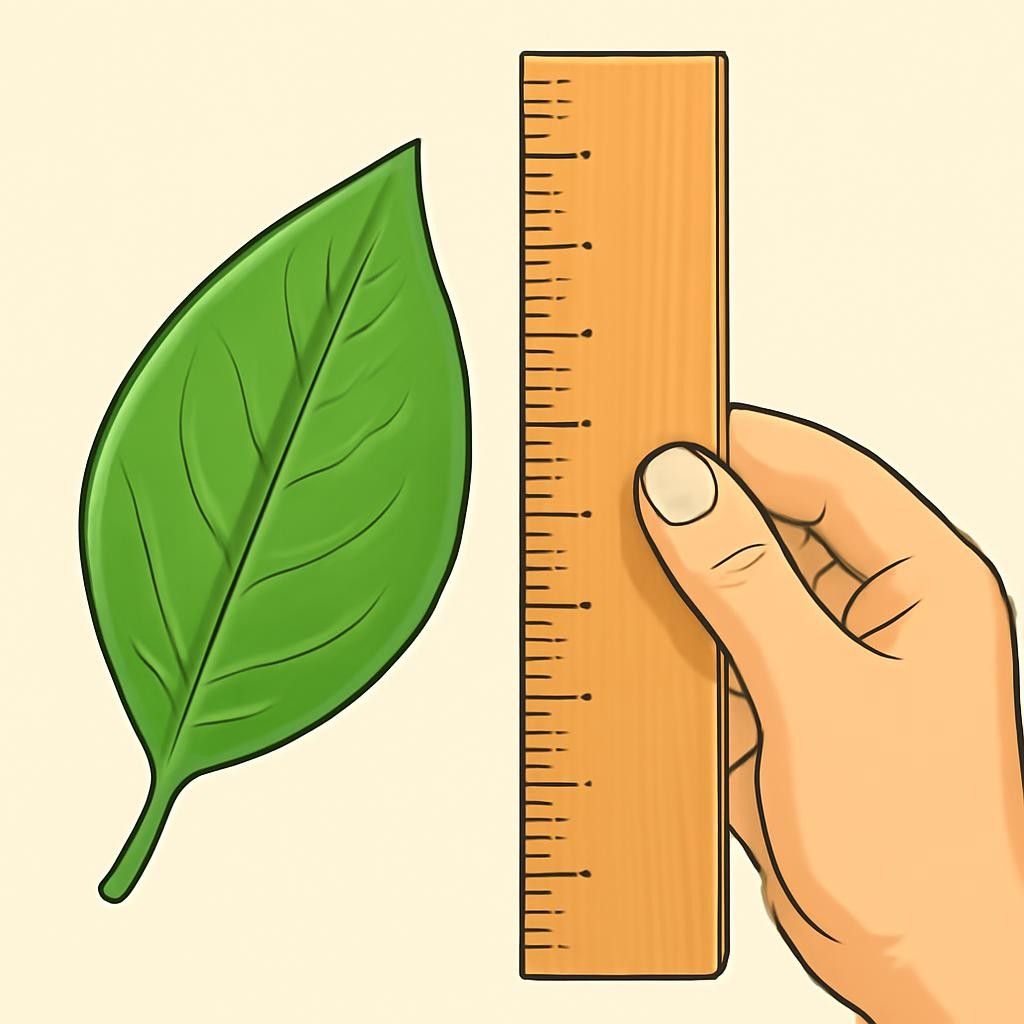

Слайд 2. Что значит «измерить»?

Измерить какую-нибудь величину — это значит сравнить её с однородной величиной, принятой за единицу.

Например, измеряя длину парты, мы сравниваем её с эталоном — метром или сантиметром. Физические величины имеют свои обозначения и единицы измерения в системе СИ.

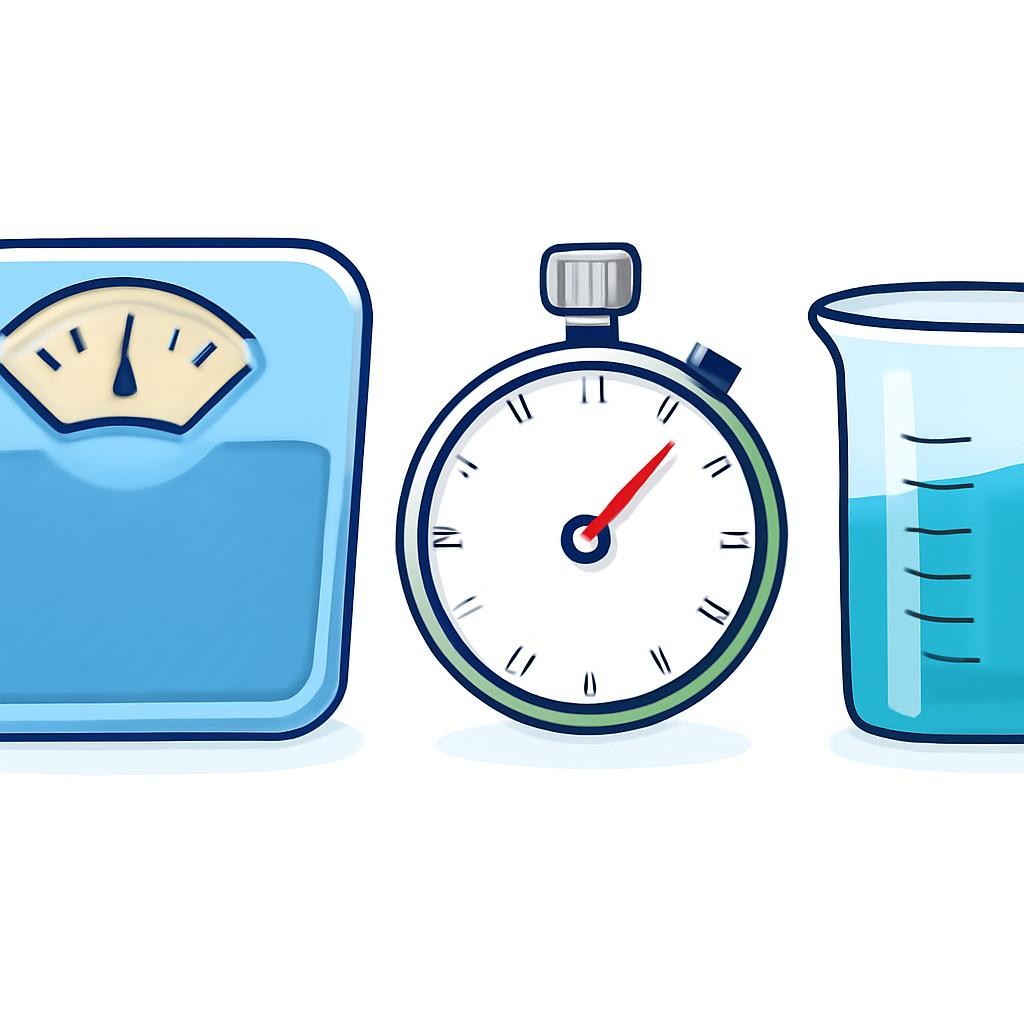

Слайд 3. Виды измерительных приборов

Линейка — измерение длины

Мензурка — измерение объёма жидкости

Термометр — измерение температуры

Секундомер — измерение промежутков времени

Весы — измерение массы тела

Слайд 4. Шкала прибора

Штрихи — это черточки, нанесенные на шкалу. Деление — это промежуток между двумя ближайшими штрихами.

Это штрихи, возле которых стоят числа. Они являются главными ориентирами при чтении показаний прибора.

Слайд 5. Алгоритм нахождения цены деления (ЦД)

Цена деления показывает значение самого маленького промежутка на шкале. Чтобы её найти, следуйте правилу трех шагов, представленному на схеме справа.

Слайд 6. Пределы измерения

Нижний предел — это самое маленькое значение, которое может зафиксировать прибор. Часто (но не всегда) он равен нулю.

Верхний предел — это максимально возможное значение на шкале прибора. Измерять величины больше этого предела нельзя — прибор может сломаться.

Слайд 7. Задание: Определи цену деления

Посмотрите на шкалу прибора:

1. Выберите числа $10$ и $20$.

2. Разность: $20-10=10$.

3. Посчитайте деления между ними (их 5).

4. Вычислите: $10:5=2$.

Ответ: ЦД = $2$ единицы.

Слайд 8. Задача 1: определи цену деления

Рассмотри изображение шкалы и ответь:

1. Какова цена одного деления?

2. Какое значение показывает стрелка?

3. Запиши ответ с единицей измерения.

Слайд 9. Точность и погрешность

Ни одно измерение не может быть выполнено абсолютно точно. Всегда существует погрешность.

В физике принято считать, что погрешность измерения равна половине цены деления прибора.

Например, если ЦД = $1$ см, то погрешность составляет $\pm 0,5$ см.

Результат записывают так: $L=(15,0\pm 0,5)$ см.

Слайд 10. Характеристики бытовых приборов

Слайд 11. Подведем итоги

Измерить — значит сравнить с эталоном.

Шкала состоит из штрихов и делений.

Цена деления (ЦД) — значение одного промежутка.

Верхний предел — максимальное значение прибора.

Погрешность — неизбежная неточность, равная половине ЦД.

Слайд 12. Тренировка: измерительные приборы и шкалы

1. Назовите прибор, которым измеряют длину, массу, температуру и время.

2. Определите цену деления линейки, если между отметками 0 см и 10 см находится 10 делений.

3. На шкале термометра подписаны 0 °C и 20 °C, между ними 4 деления. Найдите цену деления.

4. Каковы нижний и верхний пределы измерения линейки от 0 см до 30 см?

5. Запишите показание прибора, если стрелка стоит на третьем делении после отметки 10, а цена деления равна 2 единицам.

Слайд 13. Задание 1: Определи показание прибора

Рассмотри изображение шкалы и запиши показание прибора.

Укажи единицу измерения.

Объясни, как ты определил значение по шкале.

Слайд 14. Задание 2: Сними показания термометра

Рассмотри изображение термометра и ответь на вопросы:

1. Какую температуру показывает прибор?

2. Какова цена деления шкалы?

3. Каков верхний предел измерения?
